如何打开端口
1,先从用户模式切换成工厂模式

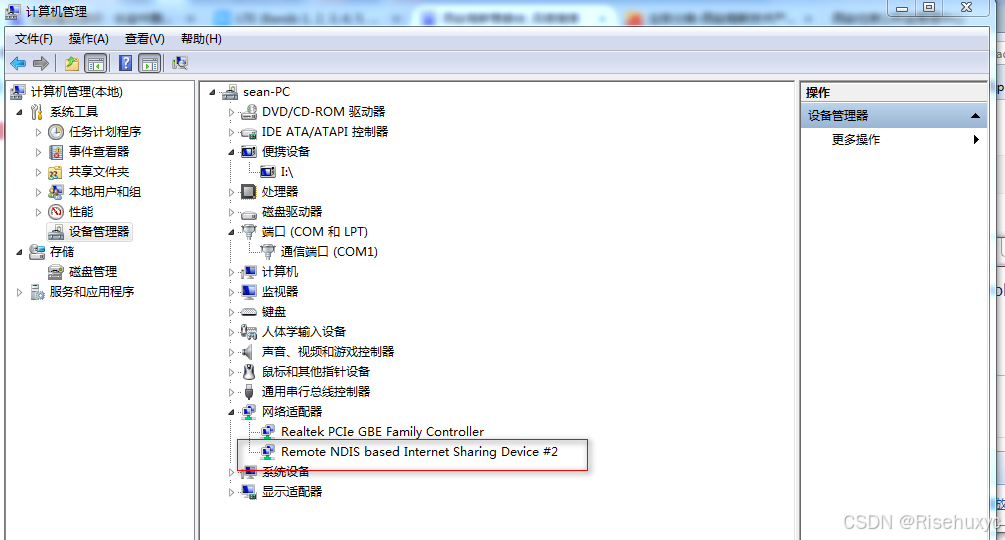

将设备开机,并插USB线到电脑上,安装电脑弹出的光盘,电脑的设备管理器-网络适配器 哪里会出现RNDIS网口。
电脑通过RNDIS网口获得IP后,在浏览器输入http://192.168.0.1/goform/goform_set_cmd_process?goformId=SET_DEVICE_MODE&debug_enable=1
或者 http://192.168.0.1//reqproc/proc_post?goformId=SET_DEVICE_MODE&debug_enable=1
192.168.0.1取决于软件的IP地址

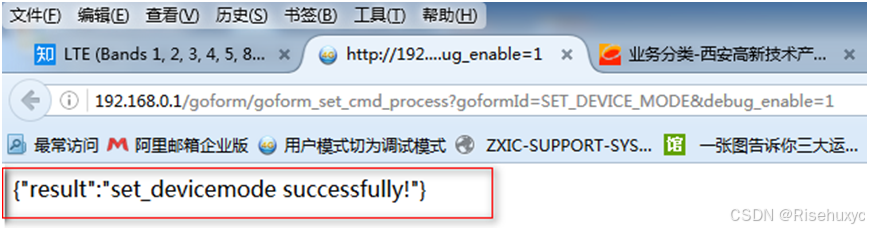

当返回successfully代表执行成功。
然后拔插一下电脑上的USB线, 重新插入后,设备管理器-端口处会出现2个未知设备,此时我们安装端口的驱动。 驱动文件为:ZTE_Develop_Driver.exe
安装成功后,会出现AT以及Log 2个端口,然后对AT端口发送AT指令
关闭端口的AT指令是:
at+zflag="BOOT",1
at+zmode=0
adbshell指令
ifconfig wlan0 down
//关闭 wifi 设备
iwpriv wlan0 set_mib mp_specific=1
//使能 mp 模式 1
ifconfig wlan0 up
//启动 wifi
iwpriv wlan0 mp_start
//启动 mp 模式
iwpriv wlan0 mp_channel 1
//设置 wifi channel 1-13
iwpriv wlan0 mp_bandwidth 40M=0,shortGI=0
//设置wifi带宽及shortGI模式(0 for 20M mode, 1 for 40M mode, 2 for 80M)
(1 for short GI, 0 for long GI )
iwpriv wlan0 mp_ant_tx a
//设置发射通道,这边默认发射通道 a
iwpriv wlan0 mp_txpower patha=50,pathb=50
//设置发射功率大小,功率控制字范围 0-63
iwpriv wlan0 mp_rate 108
//设置 wifi 速率,在 realtek 的设置中速率控制字=速率*2,所以常用的几种速率设置为1M-2;2M-4;5.5M-11;11M-22;54M-108;MCS7-135。
iwpriv wlan0 mp_ctx background,pkt
//发射信号(packets )
iwpriv wlan0 mp_ctx stop
//停止发射
iwpriv wlan0 mp_stop
//退出 mp 模式
ifconfig wlan0 down
//关闭 wifi
//iwpriv wlan0 mp_get_txpower 返回校准值
ifconfig wlan0 down
//关闭 wifi 设备
iwpriv wlan0 set_mib mp_specific=1
//使能 mp 模式 1
ifconfig wlan0 up
//启动 wifi
iwpriv wlan0 mp_start
//启动 mp 模式
iwpriv wlan0 mp_bandwidth 40M=0,shortGI=0
//设置 wifi 带宽及 shortGI 模式
iwpriv wlan0 mp_channel 1
//设置 wifi channel 1-13
iwpriv wlan0 mp_ant_rx a
//设置接收通道,这边默认接收通道 a
iwpriv wlan0 mp_rate 108
//设置 wifi 速率
iwpriv wlan0 mp_arx start
//清 0 并开始计数,发完此指令后控制仪表发送 1000 个对应速率的包iwpriv wlan0 mp_query
//统计并显示接收包数,11g/n 在 90%收包率处的测试值为接收灵敏度iwpriv wlan0 mp_arx stop
//停止接收
iwpriv wlan0 mp_stop
//退出 mp 模式
ifconfig wlan0 down
RTL8XXXXX 定频软件操作手册
TX测试-rtwpriv
1.使用说明: | ||||||||
1.先确认driver\rtl8XXXXX下的Makefile中的 | ||||||||
CONFIG_MP_INCLUDED 是否等于 y,不等于y,需修改后重新make重新编译驱动生成 .ko文件 | ||||||||
2.测试时需等系统正常运行并加载WIFI驱动后再按以下命令进行测试. | ||||||||
3.本文档是参考 Realtek_RF_MP_Tool_Guidelines_V14_20150605 整理的; | ||||||||
4.各指令的含义可以参考 Realtek_RF_MP_Tool_Guidelines_V14_20150605; | ||||||||
5.本手册适用于 rtl8XXXA的模块,需要在串口工具下测试。 | ||||||||
WIFI2.4G测试指令 | ||||||||
ifconfig wlan0 up | ;开启网卡 | |||||||
rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
一: 11b 发射模式 11M =22 步骤 | ||||||||
1)11M 11b 模式 20M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ||||||||
(1)频道 1 | ||||||||
rtwpriv wlan0 mp_channel 1 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 22 | ;设定模式(22=11M) | |||||||
rtwpriv wlan0 mp_ctx count=%100,pkt | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道 7 | ||||||||
rtwpriv wlan0 mp_channel 7 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 22 | ;设定模式(22=11M) | |||||||
rtwpriv wlan0 mp_ctx count=%100,pkt | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(3)频道 13 | ||||||||
rtwpriv wlan0 mp_channel 13 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 22 | ;设定模式(22=11M) | |||||||
rtwpriv wlan0 mp_ctx count=%100,pkt | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
二: 11g 发射模式 54M =108 步骤 | ||||||||
1)54M 11g 模式 20M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
(1)频道 1 | ||||||||
rtwpriv wlan0 mp_channel 1 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 108 | ;设定模式(108=54M) | |||||||
rtwpriv wlan0 mp_ctx count=%100,pkt | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道 7 | ||||||||
rtwpriv wlan0 mp_channel 7 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 108 | ;设定模式(108=54M) | |||||||
rtwpriv wlan0 mp_ctx count=%100,pkt | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(3)频道 13 | ||||||||
rtwpriv wlan0 mp_channel 13 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 108 | ;设定模式(108=54M) | |||||||
rtwpriv wlan0 mp_ctx count=%100,pkt | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
三: 11N发射模式 MCS7 =135 步骤 | ||||||||
1)MCS7 11n 模式 20M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
(1)频道 1 | ||||||||
rtwpriv wlan0 mp_channel 1 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx count=%100,pkt | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道 7 | ||||||||
rtwpriv wlan0 mp_channel 7 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx count=%100,pkt | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(3)频道 13 | ||||||||
rtwpriv wlan0 mp_channel 13 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx count=%100,pkt | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
三: 11N 发射模式 MCS7 =135 步骤 | ||||||||
1)MCS7 11n 模式 40M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
(1)频道 3 | ||||||||
rtwpriv wlan0 mp_channel 3 | ;设定通道(3-11) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=1,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx count=%100,pkt | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道 7 | ||||||||
rtwpriv wlan0 mp_channel 7 | ;设定通道(3-11) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=1,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx count=%100,pkt | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(3)频道 11 | ||||||||
rtwpriv wlan0 mp_channel 11 | ;设定通道(3-11) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=1,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx count=%100,pkt | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
WIFI5G测试指令 | ||||||||
一: 11a发射模式 54M =108 步骤 | ||||||||
1)54M 11a 模式 20M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
(1)频道 36 | ||||||||
rtwpriv wlan0 mp_channel 36 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 108 | ;设定模式(108=54M) | |||||||
rtwpriv wlan0 mp_ctx count=%100,pkt | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道 149 | ||||||||
rtwpriv wlan0 mp_channel 149 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 108 | ;设定模式(108=54M) | |||||||
rtwpriv wlan0 mp_ctx count=%100,pkt | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(3)频道 161 | ||||||||
rtwpriv wlan0 mp_channel 161 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 108 | ;设定模式(108=54M) | |||||||
rtwpriv wlan0 mp_ctx count=%100,pkt | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
三: 11a发射模式 MCS7 =135 步骤 | ||||||||
1)MCS7 11a 模式 20M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
(1)频道 36 | ||||||||
rtwpriv wlan0 mp_channel 36 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx count=%100,pkt | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道149 | ||||||||
rtwpriv wlan0 mp_channel 149 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx count=%100,pkt | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(3)频道 161 | ||||||||
rtwpriv wlan0 mp_channel 161 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx count=%100,pkt | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
三: 11a发射模式 MCS7 =135 步骤 | ||||||||
1)MCS7 11a模式 40M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
(1)频道 38 | ||||||||
rtwpriv wlan0 mp_channel 38 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=1,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx count=%100,pkt | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道 151 | ||||||||
rtwpriv wlan0 mp_channel 151 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=1,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx count=%100,pkt | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(3)频道 165 | ||||||||
rtwpriv wlan0 mp_channel 159 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=1,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx count=%100,pkt | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
三: 11ac发射模式 MCS9 步骤 | ||||||||
1)MCS7 11ac模式 80M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
(1)频道 42 | ;5180MHz | |||||||
rtwpriv wlan0 mp_channel 42 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=2,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 169 | ;设定模式(MCS9) | |||||||
rtwpriv wlan0 mp_ctx count=%100,pkt | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道 155 | ;5775MHz | |||||||
rtwpriv wlan0 mp_channel 155 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=2,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 169 | ;设定模式(MCS9) | |||||||
rtwpriv wlan0 mp_ctx count=%100,pkt | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
读MAP | ||||||||
rtwpriv wlan0 efuse_get realmap |
RX测试
RTL8XXXXX 定频软件操作手册 | ||||||||
1.使用说明: | ||||||||
1.先确认driver\rtl8XXXXX下的Makefile中的 | ||||||||
CONFIG_MP_INCLUDED 是否等于 y,不等于y,需修改后重新make重新编译驱动生成 .ko文件 | ||||||||
2.测试时需等系统正常运行并加载WIFI驱动后再按以下命令进行测试. | ||||||||
3.本文档是参考 Realtek_RF_MP_Tool_Guidelines_V14_20150605 整理的; | ||||||||
4.各指令的含义可以参考 Realtek_RF_MP_Tool_Guidelines_V14_20150605; | ||||||||
5.本手册适用于 rtl8XXXA的模块,需要在串口工具下测试。 | ||||||||
WIFI2.4G测试指令 | ||||||||
ifconfig wlan0 up | ;开启网卡 | |||||||
rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
WIFI2.4G测试指令 | ||||||||
20M带宽 | ||||||||
(1)频道 1 | ||||||||
rtwpriv wlan0 mp_channel 1 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_rx a | ;设定天线 | |||||||
rtwpriv wlan0 mp_arx start | ;开始收包 | |||||||
rtwpriv wlan0 mp_query | ;统计收包数量 | |||||||
rtwpriv wlan0 mp_reset_stats | ;清除收包数量 | |||||||
rtwpriv wlan0 mp_arx stop | ;停止发包 | |||||||
(2)频道 7 | ||||||||
rtwpriv wlan0 mp_channel 7 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_rx a | ;设定天线 | |||||||
rtwpriv wlan0 mp_arx start | ;开始收包 | |||||||
rtwpriv wlan0 mp_query | ;统计收包数量 | |||||||
rtwpriv wlan0 mp_reset_stats | ;清除收包数量 | |||||||
rtwpriv wlan0 mp_arx stop | ;停止发包 | |||||||
(3)频道 13 | ||||||||
rtwpriv wlan0 mp_channel 13 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_rx a | ;设定天线 | |||||||
rtwpriv wlan0 mp_arx start | ;开始收包 | |||||||
rtwpriv wlan0 mp_query | ;统计收包数量 | |||||||
rtwpriv wlan0 mp_reset_stats | ;清除收包数量 | |||||||
rtwpriv wlan0 mp_arx stop | ;停止发包 | |||||||
40M带宽 | ||||||||
(1)频道 3 | ||||||||
rtwpriv wlan0 mp_channel 3 | ;设定通道(3-11) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=1,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_rx a | ;设定天线 | |||||||
rtwpriv wlan0 mp_arx start | ;开始收包 | |||||||
rtwpriv wlan0 mp_query | ;统计收包数量 | |||||||
rtwpriv wlan0 mp_reset_stats | ;清除收包数量 | |||||||
rtwpriv wlan0 mp_arx stop | ;停止发包 | |||||||
(2)频道 7 | ||||||||
rtwpriv wlan0 mp_channel 7 | ;设定通道(3-11) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=1,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_rx a | ;设定天线 | |||||||
rtwpriv wlan0 mp_arx start | ;开始收包 | |||||||
rtwpriv wlan0 mp_query | ;统计收包数量 | |||||||
rtwpriv wlan0 mp_reset_stats | ;清除收包数量 | |||||||
rtwpriv wlan0 mp_arx stop | ;停止发包 | |||||||
(3)频道 13 | ||||||||
rtwpriv wlan0 mp_channel 11 | ;设定通道(3-11) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=1,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_rx a | ;设定天线 | |||||||
rtwpriv wlan0 mp_arx start | ;开始收包 | |||||||
rtwpriv wlan0 mp_query | ;统计收包数量 | |||||||
rtwpriv wlan0 mp_reset_stats | ;清除收包数量 | |||||||
rtwpriv wlan0 mp_arx stop | ;停止发包 | |||||||
WIFI--5G测试指令 | ||||||||
20M带宽 | ||||||||
(1)频道 36 | ||||||||
rtwpriv wlan0 mp_channel 36 | ;设定通道(36-165) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_rx a | ;设定天线 | |||||||
rtwpriv wlan0 mp_arx start | ;开始收包 | |||||||
rtwpriv wlan0 mp_query | ;统计收包数量 | |||||||
rtwpriv wlan0 mp_reset_stats | ;清除收包数量 | |||||||
rtwpriv wlan0 mp_arx stop | ;停止发包 | |||||||
(2)频道 149 | ||||||||
rtwpriv wlan0 mp_channel 149 | ;设定通道(36-165) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_rx a | ;设定天线 | |||||||
rtwpriv wlan0 mp_arx start | ;开始收包 | |||||||
rtwpriv wlan0 mp_query | ;统计收包数量 | |||||||
rtwpriv wlan0 mp_reset_stats | ;清除收包数量 | |||||||
rtwpriv wlan0 mp_arx stop | ;停止发包 | |||||||
(3)频道 165 | ||||||||
rtwpriv wlan0 mp_channel 165 | ;设定通道(36-165) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_rx a | ;设定天线 | |||||||
rtwpriv wlan0 mp_arx start | ;开始收包 | |||||||
rtwpriv wlan0 mp_query | ;统计收包数量 | |||||||
rtwpriv wlan0 mp_reset_stats | ;清除收包数量 | |||||||
rtwpriv wlan0 mp_arx stop | ;停止发包 | |||||||
40M带宽 | ||||||||
(1)频道 38 | ||||||||
rtwpriv wlan0 mp_channel 38 | ;设定通道(36-165) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=1,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_rx a | ;设定天线 | |||||||
rtwpriv wlan0 mp_arx start | ;开始收包 | |||||||
rtwpriv wlan0 mp_query | ;统计收包数量 | |||||||
rtwpriv wlan0 mp_reset_stats | ;清除收包数量 | |||||||
rtwpriv wlan0 mp_arx stop | ;停止发包 | |||||||
(2)频道 7 | ||||||||
rtwpriv wlan0 mp_channel 151 | ;设定通道(36-165) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=1,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_rx a | ;设定天线 | |||||||
rtwpriv wlan0 mp_arx start | ;开始收包 | |||||||
rtwpriv wlan0 mp_query | ;统计收包数量 | |||||||
rtwpriv wlan0 mp_reset_stats | ;清除收包数量 | |||||||
rtwpriv wlan0 mp_arx stop | ;停止发包 | |||||||
80M带宽 | ||||||||
(1)频道 42 | ||||||||
rtwpriv wlan0 mp_channel 42 | ;设定通道(42-155) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=2,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_rx a | ;设定天线 | |||||||
rtwpriv wlan0 mp_arx start | ;开始收包 | |||||||
rtwpriv wlan0 mp_query | ;统计收包数量 | |||||||
rtwpriv wlan0 mp_reset_stats | ;清除收包数量 | |||||||
rtwpriv wlan0 mp_arx stop | ;停止发包 | |||||||
(2)频道 155 | ||||||||
rtwpriv wlan0 mp_channel 155 | ;设定通道(42-155) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=2,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_rx a | ;设定天线 | |||||||
rtwpriv wlan0 mp_arx start | ;开始收包 | |||||||
rtwpriv wlan0 mp_query | ;统计收包数量 | |||||||
rtwpriv wlan0 mp_reset_stats | ;清除收包数量 | |||||||
rtwpriv wlan0 mp_arx stop | ;停止发包 | |||||||
单载波测试
RTL8XXXXX 定频软件操作手册 | ||||||||
1.使用说明: | ||||||||
1.先确认driver\rtl8XXXXX下的Makefile中的 | ||||||||
CONFIG_MP_INCLUDED 是否等于 y,不等于y,需修改后重新make重新编译驱动生成 .ko文件 | ||||||||
2.测试时需等系统正常运行并加载WIFI驱动后再按以下命令进行测试. | ||||||||
3.本文档是参考 Realtek_RF_MP_Tool_Guidelines_V14_20150605 整理的; | ||||||||
4.各指令的含义可以参考 Realtek_RF_MP_Tool_Guidelines_V14_20150605; | ||||||||
5.本手册适用于 rtl8XXXA的模块,需要在串口工具下测试。 | ||||||||
WIFI2.4G测试指令 | ||||||||
ifconfig wlan0 up | ;开启网卡 | |||||||
rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
一: 11b 发射模式 11M =22 步骤 | ||||||||
1)11M 11b 模式 20M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
(1)频道 1 | ||||||||
rtwpriv wlan0 mp_channel 1 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 22 | ;设定模式(22=11M) | |||||||
rtwpriv wlan0 mp_ctx background,stone | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道 7 | ||||||||
rtwpriv wlan0 mp_channel 7 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 22 | ;设定模式(22=11M) | |||||||
rtwpriv wlan0 mp_ctx background,stone | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(3)频道 13 | ||||||||
rtwpriv wlan0 mp_channel 13 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 22 | ;设定模式(22=11M) | |||||||
rtwpriv wlan0 mp_ctx background,stone | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
二: 11g 发射模式 54M =108 步骤 | ||||||||
1)54M 11g 模式 20M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
(1)频道 1 | ||||||||
rtwpriv wlan0 mp_channel 1 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 108 | ;设定模式(108=54M) | |||||||
rtwpriv wlan0 mp_ctx background,stone | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道 7 | ||||||||
rtwpriv wlan0 mp_channel 7 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 108 | ;设定模式(108=54M) | |||||||
rtwpriv wlan0 mp_ctx background,stone | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(3)频道 13 | ||||||||
rtwpriv wlan0 mp_channel 13 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 108 | ;设定模式(108=54M) | |||||||
rtwpriv wlan0 mp_ctx background,stone | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
三: 11N发射模式 MCS7 =135 步骤 | ||||||||
1)MCS7 11n 模式 20M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
(1)频道 1 | ||||||||
rtwpriv wlan0 mp_channel 1 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background,stone | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道 7 | ||||||||
rtwpriv wlan0 mp_channel 7 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background,stone | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(3)频道 13 | ||||||||
rtwpriv wlan0 mp_channel 13 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background,stone | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
三: 11N 发射模式 MCS7 =135 步骤 | ||||||||
1)MCS7 11n 模式 40M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
(1)频道 3 | ||||||||
rtwpriv wlan0 mp_channel 3 | ;设定通道(3-11) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=1,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background,stone | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道 7 | ||||||||
rtwpriv wlan0 mp_channel 7 | ;设定通道(3-11) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=1,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background,stone | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(3)频道 11 | ||||||||
rtwpriv wlan0 mp_channel 11 | ;设定通道(3-11) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=1,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background,stone | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
WIFI5G测试指令 | ||||||||
一: 11a发射模式 54M =108 步骤 | ||||||||
1)54M 11a 模式 20M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
(1)频道 36 | ||||||||
rtwpriv wlan0 mp_channel 36 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 108 | ;设定模式(108=54M) | |||||||
rtwpriv wlan0 mp_ctx background,stone | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道 149 | ||||||||
rtwpriv wlan0 mp_channel 149 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 108 | ;设定模式(108=54M) | |||||||
rtwpriv wlan0 mp_ctx background,stone | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(3)频道 161 | ||||||||
rtwpriv wlan0 mp_channel 161 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 108 | ;设定模式(108=54M) | |||||||
rtwpriv wlan0 mp_ctx background,stone | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
三: 11a发射模式 MCS7 =135 步骤 | ||||||||
1)MCS7 11a 模式 20M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
(1)频道 36 | ||||||||
rtwpriv wlan0 mp_channel 36 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background,stone | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道149 | ||||||||
rtwpriv wlan0 mp_channel 149 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background,stone | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(3)频道 161 | ||||||||
rtwpriv wlan0 mp_channel 161 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background,stone | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
三: 11a发射模式 MCS7 =135 步骤 | ||||||||
1)MCS7 11a模式 40M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
(1)频道 38 | ||||||||
rtwpriv wlan0 mp_channel 38 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=1,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background,stone | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道 151 | ||||||||
rtwpriv wlan0 mp_channel 151 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=1,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background,stone | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(3)频道 165 | ||||||||
rtwpriv wlan0 mp_channel 159 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=1,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background,stone | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
三: 11ac发射模式 MCS9 步骤 | ||||||||
1)MCS7 11ac模式 80M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
(1)频道 42 | ;5180MHz | |||||||
rtwpriv wlan0 mp_channel 42 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=2,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 169 | ;设定模式(MCS9) | |||||||
rtwpriv wlan0 mp_ctx background,stone | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道 155 | ;5775MHz | |||||||
rtwpriv wlan0 mp_channel 155 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=2,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 169 | ;设定模式(MCS9) | |||||||
rtwpriv wlan0 mp_ctx background,stone | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
[ ch : BGN = <1~14> , A or AC = <36~165> ] | |||||
[ bw : Bandwidth: 0 = 20M, 1 = 40M, 2 = 80M ] | |||||
[ rate : CCK: 1 2 5.5 11M x 2 = < 2 4 11 22 >] | |||||
[OFDM: 6 9 12 18 24 36 48 54M x 2 = < 12 18 24 36 48 72 96 108> | |||||
[HT 1S2SS MCS0 ~ MCS15 : < [MCS0]=128 ~ [MCS7]=135 ~ | |||||
MCS15]=143 | |||||
[HT 3SS MCS16 ~ MCS32 : < [MCS16]=144 ~ [MCS23]=151 | |||||
~MCS32]=159> | |||||
[VHT 1SS MCS0 ~ MCS9 : < [MCS0]=160 ~ [MCS9]=169 > |
功率密度测试
RTL8XXXXX 定频软件操作手册 | ||||||||
1.使用说明: | ||||||||
1.先确认driver\rtl8XXXXX下的Makefile中的 | ||||||||
CONFIG_MP_INCLUDED 是否等于 y,不等于y,需修改后重新make重新编译驱动生成 .ko文件 | ||||||||
2.测试时需等系统正常运行并加载WIFI驱动后再按以下命令进行测试. | ||||||||
3.本文档是参考 Realtek_RF_MP_Tool_Guidelines_V14_20150605 整理的; | ||||||||
4.各指令的含义可以参考 Realtek_RF_MP_Tool_Guidelines_V14_20150605; | ||||||||
5.本手册适用于 rtl8XXXA的模块,需要在串口工具下测试。 | ||||||||
WIFI2.4G测试指令 | ||||||||
ifconfig wlan0 up | ;开启网卡 | |||||||
rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
一: 11b 发射模式 11M =22 步骤 | ||||||||
1)11M 11b 模式 20M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
(1)频道 1 | ||||||||
rtwpriv wlan0 mp_channel 1 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 22 | ;设定模式(22=11M) | |||||||
rtwpriv wlan0 mp_ctx background | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道 7 | ||||||||
rtwpriv wlan0 mp_channel 7 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 22 | ;设定模式(22=11M) | |||||||
rtwpriv wlan0 mp_ctx background | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(3)频道 13 | ||||||||
rtwpriv wlan0 mp_channel 13 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 22 | ;设定模式(22=11M) | |||||||
rtwpriv wlan0 mp_ctx background | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
二: 11g 发射模式 54M =108 步骤 | ||||||||
1)54M 11g 模式 20M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
(1)频道 1 | ||||||||
rtwpriv wlan0 mp_channel 1 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 108 | ;设定模式(108=54M) | |||||||
rtwpriv wlan0 mp_ctx background | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道 7 | ||||||||
rtwpriv wlan0 mp_channel 7 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 108 | ;设定模式(108=54M) | |||||||
rtwpriv wlan0 mp_ctx background | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(3)频道 13 | ||||||||
rtwpriv wlan0 mp_channel 13 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 108 | ;设定模式(108=54M) | |||||||
rtwpriv wlan0 mp_ctx background | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
三: 11N发射模式 MCS7 =135 步骤 | ||||||||
1)MCS7 11n 模式 20M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
(1)频道 1 | ||||||||
rtwpriv wlan0 mp_channel 1 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道 7 | ||||||||
rtwpriv wlan0 mp_channel 7 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(3)频道 13 | ||||||||
rtwpriv wlan0 mp_channel 13 | ;设定通道(1-13) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
三: 11N 发射模式 MCS7 =135 步骤 | ||||||||
1)MCS7 11n 模式 40M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
(1)频道 3 | ||||||||
rtwpriv wlan0 mp_channel 3 | ;设定通道(3-11) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=1,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道 7 | ||||||||
rtwpriv wlan0 mp_channel 7 | ;设定通道(3-11) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=1,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(3)频道 11 | ||||||||
rtwpriv wlan0 mp_channel 11 | ;设定通道(3-11) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=1,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
WIFI5G测试指令 | ||||||||
一: 11a发射模式 54M =108 步骤 | ||||||||
1)54M 11a 模式 20M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
(1)频道 36 | ||||||||
rtwpriv wlan0 mp_channel 36 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 108 | ;设定模式(108=54M) | |||||||
rtwpriv wlan0 mp_ctx background | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道 149 | ||||||||
rtwpriv wlan0 mp_channel 149 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 108 | ;设定模式(108=54M) | |||||||
rtwpriv wlan0 mp_ctx background | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(3)频道 161 | ||||||||
rtwpriv wlan0 mp_channel 161 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 108 | ;设定模式(108=54M) | |||||||
rtwpriv wlan0 mp_ctx background | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
三: 11a发射模式 MCS7 =135 步骤 | ||||||||
1)MCS7 11a 模式 20M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
(1)频道 36 | ||||||||
rtwpriv wlan0 mp_channel 36 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道149 | ||||||||
rtwpriv wlan0 mp_channel 149 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(3)频道 161 | ||||||||
rtwpriv wlan0 mp_channel 161 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=0,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
三: 11a发射模式 MCS7 =135 步骤 | ||||||||
1)MCS7 11a模式 40M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
(1)频道 38 | ||||||||
rtwpriv wlan0 mp_channel 38 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=1,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道 151 | ||||||||
rtwpriv wlan0 mp_channel 151 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=1,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(3)频道 165 | ||||||||
rtwpriv wlan0 mp_channel 159 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=1,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 135 | ;设定模式(MCS7=135) | |||||||
rtwpriv wlan0 mp_ctx background | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
三: 11ac发射模式 MCS9 步骤 | ||||||||
1)MCS7 11ac模式 80M 带宽 | ||||||||
#ifconfig wlan0 up | ;开启网卡 | |||||||
#rtwpriv wlan0 mp_start | ;加载测试程序 | |||||||
(1)频道 42 | ;5180MHz | |||||||
rtwpriv wlan0 mp_channel 42 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=2,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 169 | ;设定模式(MCS9) | |||||||
rtwpriv wlan0 mp_ctx background | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 | |||||||
(2)频道 155 | ;5775MHz | |||||||
rtwpriv wlan0 mp_channel 155 | ;设定通道(36-161) | |||||||
rtwpriv wlan0 mp_bandwidth 40M=2,shortGI=0 | ;设定带宽(40M=0 20M/40M=1 40M/40=2 80M) | |||||||
rtwpriv wlan0 mp_ant_tx a | ||||||||
rtwpriv wlan0 mp_txpower patha=40 | ;设定 power 值(0-63) | |||||||
rtwpriv wlan0 mp_rate 169 | ;设定模式(MCS9) | |||||||
rtwpriv wlan0 mp_ctx background | ;连续发包 | |||||||
rtwpriv wlan0 mp_ctx stop | ;停止发包 |
[ ch : BGN = <1~14> , A or AC = <36~165> ] | |||||
[ bw : Bandwidth: 0 = 20M, 1 = 40M, 2 = 80M ] | |||||
[ rate : CCK: 1 2 5.5 11M x 2 = < 2 4 11 22 >] | |||||
[OFDM: 6 9 12 18 24 36 48 54M x 2 = < 12 18 24 36 48 72 96 108> | |||||
[HT 1S2SS MCS0 ~ MCS15 : < [MCS0]=128 ~ [MCS7]=135 ~ | |||||
MCS15]=143 | |||||
[HT 3SS MCS16 ~ MCS32 : < [MCS16]=144 ~ [MCS23]=151 | |||||
~MCS32]=159> | |||||
[VHT 1SS MCS0 ~ MCS9 : < [MCS0]=160 ~ [MCS9]=169 > |
