系统时钟SYSCLK、HSE、HSI的讲解之《晶振与震荡电路的介绍》

这里面有的东西不懂或是怀疑，欢迎指正，请积极自行查阅，说到底，本博客的最终目的是本人的一本网络笔记，次要目的才是分享给大家参考，错误在所难免，见谅。



首先我们了stm32可以使用三种不同的时钟源来驱动系统时钟 (SYSCLK)：

● HSI 振荡器时钟

● HSE 振荡器时钟

●主 PLL (PLL) 时钟

         HSI振荡器与HSE的区别就在于一个是内部的时钟源，一个是外部的时钟源，Inside与External。

         HSI 时钟信号由内部16 MHz RC 振荡器生成，可直接用作系统时钟，或者用作PLL 输入。HSI RC 振荡器的优点是成本较低（无需使用外部组件）。此外，其启动速度也要比HSE 晶振块，但即使校准后，其精度也不及外部晶振或陶瓷谐振器。

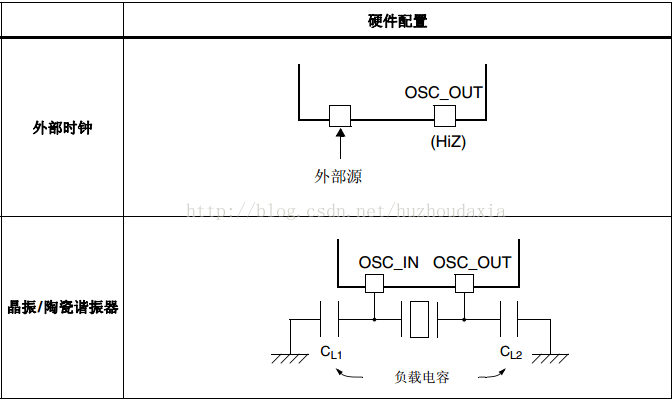

         HSE时钟信号有两个时钟源：

● HSE 外部晶振/陶瓷谐振器

● HSE 外部用户时钟



         其实从图中大家应该很能意会了
