1：串口通信协议

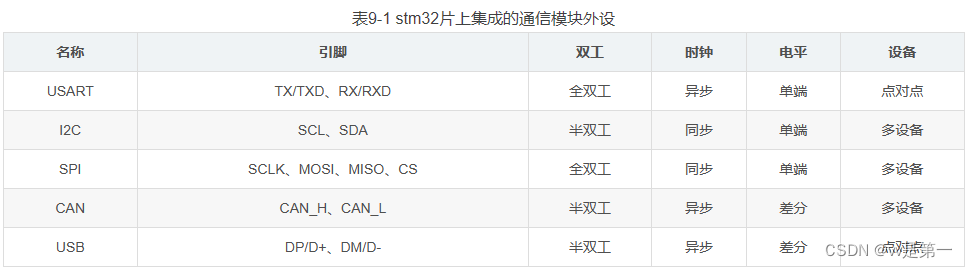

为了控制或读取外挂模块，stm32需要与外挂模块进行通信，来扩展硬件系统。通信双方需要遵守通信协议，也就是双方需要按照协议规则进行数据收发，不同的外挂模块会有不同的通信协议。

下面介绍一下引脚的全称：USART：TX(Transmit Exchange)数据发送脚、RX(Receive Exchange)数据接收脚。

IIC：SCL(Serial Clock)时钟线、SDA(Serial Data)数据线。
SPI：MOSI(Master Output Slave Input)主机输出数据脚、MISO(Master Input Slave Output)主机输入数据脚、CS(Chip Select)片选
USB：DP(Data Postive)差分线正、DM(Data Minus)差分线负

注：上述协议中，单端电平都需要共地。
注：使用差分信号可以抑制共模噪声，可以极大的提高信号的抗干扰特性，所以一般差分信号的传输速度和传输距离都非常高

下面介绍一些串口引脚的注意事项：

TX与RX：简单双向串口通信有两根通信线（发送端TX和接收端RX），要交叉连接。不过，若仅单向的数据传输，可以只接一根通信线。
GND：一定要共地。由于TX和RX的高低电平都是相对于GND来说的，所以GND严格来说也算是通信线。
VCC：相同的电平才能通信，如果两设备都有单独的供电，VCC就可以不接在一起。但如果某个模块没有供电，就需要连接VCC，注意供电电压要按照模块要求来，必要时需要添加电压转换电路。

串口协议的软件部分：

下面介绍串口的参数：

波特率：串口通信的速率（bit/s），也就是通信双方所约定的通信速率（异步通信）。
空闲状态：固定为高电平。
起始位：固定为低电平，标志一个数据帧的开始。
数据位：低位先行，数据帧的有效载荷，1为高电平，0为低电平。
校验位（选填）：用于数据验证，根据数据位计算得来。
停止位：固定为高电平，用于表示数据帧的间隔，同时也可以使得通信线回归到空闲状态。可以配置停止位是1位/2位。

2：stm32上的片上外设-USART

USART（Universal Synchronous/Asynchronous Receiver/Transmitter）通用同步/异步收发器是STM32内部集成的硬件外设，可根据数据寄存器的一个字节数据自动生成数据帧时序，从TX引脚发送出去，也可自动接收RX引脚的数据帧时序，拼接为一个字节数据，存放在数据寄存器里。USART中的“S”表示同步，只支持时钟输出，不支持时钟输入，是为了兼容别的协议或特殊用途而设计的，并不支持两个USART之间进行同步通信，所以这个功能几乎不会用到，一般更常使用的是UART同步异步收发器。下面是一些参数：

自带波特率发生器，最高达4.5Mbits/s，常用9600/115200。
可配置数据位长度（8/9）、停止位长度（0.5/1/1.5/2）。
可选校验位：无校验（常用）/奇校验/偶校验。
支持同步模式（一般不用）、硬件流控制（指示从设备准备好接收的信号，一般不用）、DMA、智能卡、IrDA（手机红外通信，但并不是红外遥控，目前很少见）、LIN（局域网的通信协议）。

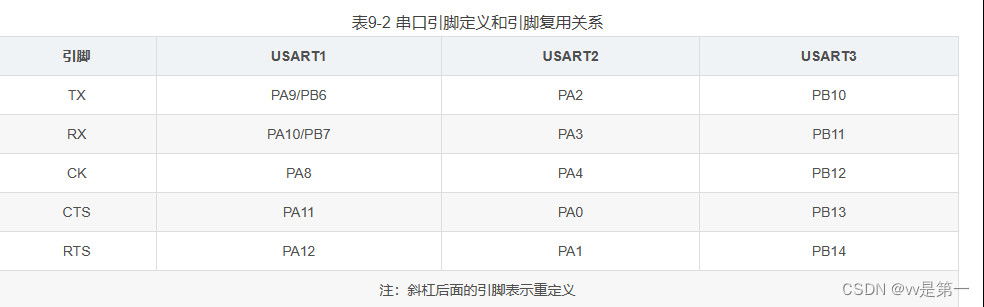

STM32F103C8T6 USART资源：USART1(APB2)、USART2(APB1)、USART3(APB1)。

上图给出USART最主要、最基本的结构：

波特率发生器：用于产生约定的通信速率。时钟来源是PCLK2/PCLK1，经过波特率发生器分频后，产生的时钟通向发送控制器、接收控制器。
发送控制器、接收控制器：用于控制发送移位、接收移位。
GPIO：发送端配置成复用推挽输出、接收端配置成上拉输入。
标志位：TXE置位时写入数据、RXNE置位时接收数据。
开关控制：用于开启整个USART外设。

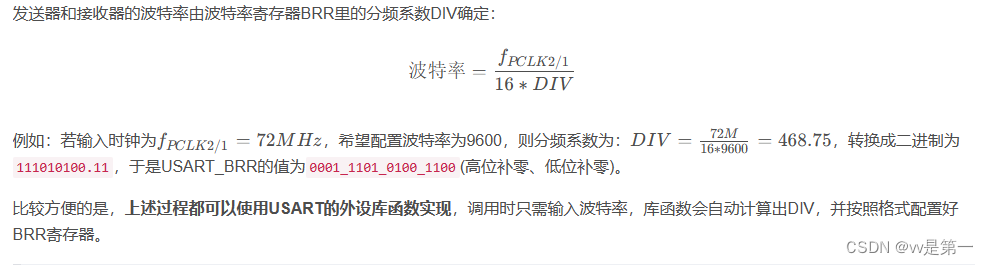

小细节：计算分频系数DIV

细节2：

USB转串口模块

主要关注的是该模块的供电情况。

USB插座：直接插在电脑USB端口上，注意整个模块的供电来自于USB的VCC+5V。
CON6插针座：
引脚2、引脚3：用于连接到stm32上进行串口通信。
引脚5【CH340_VCC】：通过跳线帽可以选择接入+3.3V（stm32）或者+5V。CH340芯片的供电引脚，同时决定了TTL，所以也就是串口通信的TTL电平。神奇的是，即使不接跳线帽CH340也可以正常工作，TTL为3.3V，但是显然接上电路以后更加稳定。
通信和供电的选择：CON6插针座选择引脚4/6进行通信后，剩下的引脚可以用于给从设备供电，但是剩下的这个脚显然与TTL电平不匹配。此时需要注意优先保证供电电平的正确，通信TTL电平不一致问题不大。当然，若从设备自己有电源，那么就不存在这个问题了。
TXD指示灯、RXD指示灯：若相应总线上有数据传输，那么指示灯就会闪烁。

实验1：串口发送

在软件代码中定义要发送的信息，然后通过串口发送到电脑端，使用“串口助手”小工具查看。要求依次发送单字节数据、数组、字符串、数据的每一位。
注：串口助手可以切换“文本模式”/“HEX模式”。
注：数字和字符的对应关系可以参考ASCII码表。

main.c

#include "stm32f10x.h"                  // Device header
#include "SerialPort.h"

int main(void){
    uint8_t send_byte = 0x42;
    uint8_t send_array[6] = {0x30,0x31,0x32,0x33,0x34,0x35};
    //串口初始化
    SerialPort_Init();
    //发送单个字节
    SerialPort_SendByte('A');//可以直接发送字符
    SerialPort_SendByte(send_byte);
    SerialPort_SendByte('\r');
    SerialPort_SendByte('\n');
    //发送数组
    SerialPort_SendArray(send_array,6);
    SerialPort_SendByte('\r');
    SerialPort_SendByte('\n');
    //发送字符串
    SerialPort_SendString("Hello World!\r\n");
    //发送数字的每一位
    SerialPort_SendNum(65535, 5);
    SerialPort_SendString("\r\n");
    while(1){
//        //循环发送数字
//        SerialPort_SendByte(send_byte);
//        OLED_ShowHexNum(1,9,send_byte,2);
//        send_byte++;
//        Delay_ms(1000);
    };
}

SerialPort.h

#ifndef __SERIALPORT_H
#define __SERIALPORT_H

void SerialPort_Init(void);
void SerialPort_SendByte(uint8_t send_byte);
void SerialPort_SendArray(uint8_t *send_array, uint16_t size_array);
void SerialPort_SendString(char *send_string);
void SerialPort_SendNum(uint32_t send_num, uint16_t send_len);

#endif

SerialPort.c

#include "stm32f10x.h"                  // Device header

//串口初始化-USART1
void SerialPort_Init(void){
    //1.开启RCC外设时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
    //2.初始化GPIO-PA9
    GPIO_InitTypeDef GPIO_InitStructure;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
    //3.初始化USART结构体
    USART_InitTypeDef USART_InitStructure;
    USART_InitStructure.USART_BaudRate = 9600;
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStructure.USART_Mode = USART_Mode_Tx;
    USART_InitStructure.USART_Parity = USART_Parity_No;
    USART_InitStructure.USART_StopBits = USART_StopBits_1;
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;
    USART_Init(USART1, &USART_InitStructure);
    //4.配置中断，开启NVIC（接收数据使用）
    //5.开启外设
    USART_Cmd(USART1, ENABLE);
}

//串口发送1字节数据
void SerialPort_SendByte(uint8_t send_byte){
    //向发送数据寄存器TDR中写入数据
    USART_SendData(USART1, send_byte);
    //确认数据被转移到发送移位寄存器（等待标志位TXE置位）
    while(USART_GetFlagStatus(USART1, USART_FLAG_TXE)==RESET);
}

//发送一个数组
void SerialPort_SendArray(uint8_t *send_array, uint16_t size_array){
    uint8_t i=0;
    for(i=0;i<size_array;i++){
        SerialPort_SendByte(send_array[i]);
    }
}

//发送一个字符串
void SerialPort_SendString(char *send_string){
    uint8_t i=0;
    for(i=0; send_string[i]!='\0'; i++){
        SerialPort_SendByte(send_string[i]);
    }
}

//非外部调用函数-幂次函数
uint32_t SerialPort_Pow(uint32_t X, uint32_t Y){
    uint32_t result = 1;
    while(Y--){
        result *= X;
    }
    return result;
}

//发送数字的每一位-先发高位
void SerialPort_SendNum(uint32_t send_num, uint16_t send_len){
    uint16_t i;
    for(i=0;i<send_len;i++){
        SerialPort_SendByte((send_num/SerialPort_Pow(10,send_len-i-1))%10+'0');
    }
}

实验2：移植printf函数

将C语言自带函数printf进行封装，默认成将需要打印的数据发送到串口，进而可以显示在电脑端串口助手上。

法一：

首先点击“魔术棒”，在Target界面的“Code Generation”方框中勾选“USE MicroLIB”。MicroLIB是Keil为嵌入式平台优化的一个精简库，要使用printf函数就会用到这个MicroLIB精简库。

对printf函数重定向，将printf函数打印的东西输出到串口。于是在 SerialPort.c 模块中添加下列代码：

#include <stdio.h>

//对printf函数重定向-将fputc函数原型重定向到串口
//注：ptintf函数本质上就是循环调用fputc，将字符一个一个输出
int fputc(int ch, FILE *f){
    SerialPort_SendByte(ch);
    return ch;
}

在 SerialPort.h 模块中添加下列代码

#include <stdio.h>

于是就可以在 main.c 中调用printf函数，将数据输出到串口了。

//使用重定向的printf函数
    printf("%d\r\n",666);

法2：

若多个串口都想使用printf函数，那么就可以使用sprintf函数。sprintf函数可以将格式化字符输出到一个字符串里，然后再调用相应的“串口发送字符串”函数发送这个字符串，整个过程不涉及重定向，于是就实现了所有USART外设都可以打印信息到串口了。所以下面可以直接在 main.c 中定义：

char String[100];//定义一个足够长的字符串数组
sprintf(String, "Num=%d\r\n", 666);//将格式化字符串存储在String中
SerialPort_SendString(String);//串口发送字符串

实验3：串口发送与接收

程序整体思路：

查询。主函数不断查询RXNE标志位，但是会占用很多的CPU资源，所以不推荐。
中断。推荐方法，下面的演示也是基于此方法。

main.c

#include "stm32f10x.h"                  // Device header
#include "OLED.h"
#include "SerialPort.h"

int main(void){
    uint8_t Rx_byte = 0;//串口接收的单比特数据

    //设置中断分组
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

    //OLED初始化
    OLED_Init();
    OLED_ShowString(1,1,"Rx_byte:");

    //串口初始化
    SerialPort_Init();

    while(1){
        if(SerialPort_GetRxFlag()==1){
            Rx_byte = SerialPort_GetRxData();
            OLED_ShowHexNum(1,9,Rx_byte,2);
            SerialPort_SendByte(Rx_byte);
        }
    };
}

SerialPort.c

uint8_t SerialPort_RxData = 0;
uint8_t SerialPort_RxFlag = 0;

//获取接收的状态
uint8_t SerialPort_GetRxFlag(void){
    if(SerialPort_RxFlag==1){
        SerialPort_RxFlag = 0;
        return 1;
    }else{
        return 0;
    }
}

//获取接收的数据
uint8_t SerialPort_GetRxData(void){
    return SerialPort_RxData;
}

//USART1_RXNE中断函数
void USART1_IRQHandler(void){
    if(USART_GetITStatus(USART1, USART_IT_RXNE)==SET){
        SerialPort_RxFlag = 1;
        SerialPort_RxData = USART_ReceiveData(USART1);
        //读操作可以自动清零标志位，但加上也没事
        USART_ClearITPendingBit(USART1, USART_IT_RXNE);
    }
}
//不要忘了将前两个函数在头文件中声明

重点：USART串口数据包

数据包的作用是将一个个单独的数据打包，方便进行多字节的数据通信。因为实际应用中，经常需要进行数据打包。比如陀螺仪传感器需要将数据发送到stm32，其中包括X轴、Y轴、Z轴三个字节，循环不断的发送；若采用一个一个进行发送的方式，接收方就有可能分不清对应的顺序，进而出现数据错位现象。此时，若能将同一批数据进行分割和打包，就可以方便接收方识别。
1：数据包格式定义：

HEX数据包

若载荷数据与包头、包尾一样怎么办呢？有三种解决思路：

限制载荷数据的范围。使其不会与包头、包尾重复。
尽量使用固定长度的数据包。只要数据长度固定，那么就可以通过包头、包尾定位数据。
增加包头包尾的数量，使其尽量呈现出载荷数据不会出现的状态。

注：包尾可以去除。但是这样会使得载荷数据和包头重复的问题更加严重。

若想发送16位整型数据、32位整型数据、float、double、结构体等，只需使用 uint8_t型指针 指向这些数据，就可以进行发送(将各种数据转换成字节流)。文本数据包

文本数据包中，每个数据都经过了一层编码和译码。
由于包头包尾非常容易唯一确定，文本数据包基本不用担心载荷数据和包头包尾重复的问题。

HEX数据包：
优点：传输最直接，解析数据非常简单，比较适合一些模块发送最原始的数据。如使用串口通信的陀螺仪、温湿度传感器。
缺点：灵活性不足，载荷容易和包头包尾重复。
文本数据包：
优点：数据直观易理解，非常灵活，比较适合一些输入指令进行人机交互的场合。如蓝牙模块常用的AT指令、CNC和3D打印机常用的G代码，都是文本数据包的格式。
缺点：解析效率低。

2：数据包的收发流程

数据包发送是非常简单的，直接发就完事儿了。但是接收数据包的过程比较复杂，这是就要考虑使用状态机。

图9-19 接收HEX数据包-状态机

实验4：串口收发HEX数据包

自定义数据包格式，使用串口完成指定格式的数据包收发，并将收发结果显示在OLED上。另外按键的功能是将发送的当前存储的发送数据全部加1再发送出去。

数据包头：0xFF。
载荷数据：固定数据段长度为4个字节。
数据包尾：0xFE。

main.c

#include "stm32f10x.h"                  // Device header
#include "OLED.h"
#include "SerialPort.h"
#include "Key.h"

int main(void){
    //存储串口接收的HEX数据包
    uint8_t *Rx_Packet = SerialPort_GetRxPacket();
    //存储串口发送的HEX数据包
    uint8_t Tx_Packet[4] = {0x01,0x02,0x03,0x04};

    //设置中断分组
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

    //OLED初始化
    OLED_Init();
    OLED_ShowString(1,1,"Rx_Packet:");
    OLED_ShowString(3,1,"Tx_Packet:");
    //串口初始化
    SerialPort_Init();
    //按键初始化
    Key_Init();

    while(1){
        //显示接收到的数据
        if(SerialPort_GetRxFlag()==1){
            OLED_ShowHexNum(2,1,*Rx_Packet,2);
            OLED_ShowHexNum(2,4,*(Rx_Packet+1),2);
            OLED_ShowHexNum(2,7,*(Rx_Packet+2),2);
            OLED_ShowHexNum(2,10,*(Rx_Packet+3),2);
        }

        //检测按键，发送数据包到电脑
        if(Key_GetNum()==1){
            Tx_Packet[0]++;
            Tx_Packet[1]++;
            Tx_Packet[2]++;
            Tx_Packet[3]++;
            SerialPort_SendPacket(Tx_Packet);
            OLED_ShowHexNum(4,1,Tx_Packet[0],2);
            OLED_ShowHexNum(4,4,Tx_Packet[1],2);
            OLED_ShowHexNum(4,7,Tx_Packet[2],2);
            OLED_ShowHexNum(4,10,Tx_Packet[3],2);
        }
    };
}

SerialPort.c新增函数

uint8_t SerialPort_RxPacket[4];
uint8_t SerialPort_RxPacketFlag = 0;

//获取接收的状态
uint8_t SerialPort_GetRxFlag(void){
    if(SerialPort_RxPacketFlag==1){
        SerialPort_RxPacketFlag = 0;
        return 1;
    }else{
        return 0;
    }
}

//获取接收的HEX数据包
uint8_t* SerialPort_GetRxPacket(void){
    return SerialPort_RxPacket;
}

//发送HEX数据包
void SerialPort_SendPacket(uint8_t *send_array){
    SerialPort_SendByte(0xFF);
    SerialPort_SendArray(send_array, 4);
    SerialPort_SendByte(0xFE);
}

//USART1_RXNE中断函数
void USART1_IRQHandler(void){
    uint8_t rec_byte;
    static uint8_t rx_state;
    static uint8_t rx_index;
    if(USART_GetITStatus(USART1, USART_IT_RXNE)==SET){
        rec_byte = USART_ReceiveData(USART1);

        //利用状态机，接收HEX数据包
        if(rx_state==0){
            if(rec_byte==0xFF){
                rx_index = 0;
                rx_state = 1;
            }
        }else if(rx_state==1){
            SerialPort_RxPacket[rx_index] = rec_byte;
            rx_index++;
            if(rx_index>=4){
                rx_state = 2;
            }
        }else if(rx_state==2){
            if(rec_byte==0xFE){
                SerialPort_RxPacketFlag = 1;
                rx_state = 0;
            }
        }

        //读操作可以自动清零标志位，但加上也没事
        USART_ClearITPendingBit(USART1, USART_IT_RXNE);
    }
}
//除了中断函数，其余函数还要在头文件SerialPort.h中声明

数据混叠。若电脑端连续发送数据包，而stm32处理不及时，会导致数据错位。但是一般像传感器模块等的数据都具有连续性，所以就算数据错位也没关系。
发送数据不匹配。注意发送字节数据一定要写成0x11的形式，而不是直接写一个11进行发送。
收发数据没反应。注意一定要在最开始声明的地方赋初值，否则有可能读不出数据。当然，还有一种可能是串口连接不稳定，可以重新拔插一下串口。

实验5：串口收发文本数据

使用式的文本数据包，来控制单片机点亮或熄灭LED灯，单片机完成指令后再将接收的状态回传到电脑。电脑端发送指定格

数据包头：@。
数据包：有效指令为"@LED_ON\r\n"、“@LED_OFF\r\n”。（不定字长）
数据包尾：\r\n。

main.c 】

#include "stm32f10x.h"                  // Device header
#include "OLED.h"
#include "SerialPort.h"
#include "LED.h"
#include <string.h>

int main(void){
    //存储串口接收的HEX数据包
    char *Rx_Packet = SerialPort_GetRxPacket();

    //设置中断分组
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

    //OLED初始化
    OLED_Init();
    OLED_ShowString(1,1,"Rx_Packet:");
    OLED_ShowString(3,1,"Tx_Packet:");
    //串口初始化
    SerialPort_Init();
    //LED初始化
    LED_Init();

    while(1){
        //对接收到的文本进行判断
        if(SerialPort_GetRxFlag()==1){
            //OLED显示接收到的文本
            OLED_ShowString(2,1,"                ");
            OLED_ShowString(2,1,Rx_Packet);
            //根据接收的内容执行相应的动作
            if(strcmp(Rx_Packet, "LED_ON")==0){
                LED1_ON();
                OLED_ShowString(4,1,"                ");
                OLED_ShowString(4,1,"LED_ON_OK");
                SerialPort_SendString("LED_ON_OK\r\n");
            }else if(strcmp(Rx_Packet, "LED_OFF")==0){
                LED1_OFF();
                OLED_ShowString(4,1,"                ");
                OLED_ShowString(4,1,"LED_OFF_OK");
                SerialPort_SendString("LED_OFF_OK\r\n");
            }else{
                OLED_ShowString(4,1,"                ");
                OLED_ShowString(4,1,"ERROR_COMMAND");
                SerialPort_SendString("ERROR_COMMAND\r\n");
            }
        }
    };
}

SerialPort.c新增函数（将上一节HEX数据包部分全部删除）

char SerialPort_RxPacket[100];
uint8_t SerialPort_RxPacketFlag = 0;

//获取接收的状态
uint8_t SerialPort_GetRxFlag(void){
    if(SerialPort_RxPacketFlag==1){
        SerialPort_RxPacketFlag = 0;
        return 1;
    }else{
        return 0;
    }
}

//获取接收的HEX数据包
char* SerialPort_GetRxPacket(void){
    return SerialPort_RxPacket;
}

//USART1_RXNE中断函数
void USART1_IRQHandler(void){
    uint8_t rec_byte;
    static uint8_t rx_state;
    static uint8_t rx_index;
    if(USART_GetITStatus(USART1, USART_IT_RXNE)==SET){
        rec_byte = USART_ReceiveData(USART1);

        //利用状态机，接收HEX数据包
        if(rx_state==0){
            if(rec_byte== '@'){
                rx_index = 0;
                rx_state = 1;
            }
        }else if(rx_state==1){
            if(rec_byte != '\r'){
                SerialPort_RxPacket[rx_index] = rec_byte;
                rx_index++;
            }else{
                rx_state = 2;
            }
        }else if(rx_state==2){
            if(rec_byte == '\n'){
                SerialPort_RxPacket[rx_index] = '\0';//字符串结束标志符
                SerialPort_RxPacketFlag = 1;
                rx_state = 0;
            }
        }

        //读操作可以自动清零标志位，但加上也没事
        USART_ClearITPendingBit(USART1, USART_IT_RXNE);
    }
}
//除了中断函数，其他函数还要在头文件SerialPort.h中声明

LED.c新增函数

/**
  * @brief  LED1亮
  */
void LED1_ON(void){
    GPIO_ResetBits(GPIOA, GPIO_Pin_1);
}

/**
  * @brief  LED1灭
  */
void LED1_OFF(void){
    GPIO_SetBits(GPIOA, GPIO_Pin_1);
}
//注意还要在头文件LED.h中声明

vv不说话

关注

15
点赞
踩
21

收藏

觉得还不错? 一键收藏
0
评论
9-USART串口

为了控制或读取外挂模块，stm32需要与外挂模块进行通信，来扩展硬件系统。通信双方需要遵守通信协议，也就是双方需要按照协议规则进行数据收发，不同的外挂模块会有不同的通信协议。下面介绍一下引脚的全称：USART：TX(Transmit Exchange)数据发送脚、RX(Receive Exchange)数据接收脚。注：上述协议中，单端电平都需要共地。
复制链接

扫一扫
