Cisco Packet Tracer计算机网络实验CLI操作

01交换机配置方式认识及初始化配置

【实验目的】认识通过物理管理端口(即Console)“带外"本地连接交换机和通过虚拟接口"带内"远程连接交换机等网络设备访问方式。

                      掌握交换机的配置模式及命令格式，掌握交换机设备的初始化配置项目、相关命令和配置及测试方法。

【实验任务】1.观摩用控制 (Console)线连接交换机Console端口访问网络设备；

                      2.下载TeraTerm或PuTTY终端仿真软件，认识与设置终端串行接口通信参数；

                      3.在Packet Tracer 仿真平台搭建下图所示设备连接；

                      4. 使用 CLI（命令行接口）完成交换机初始配置：设备名称，访问密码，访问提示消息，交换机虚拟接口配置 IP 地址；

                      5.使用show ip interface brief 检测交换机接口配置；

                      6.使用 命令保存交换机当前运行的配置；

                      7.为PC设备配置 IP 地址，使用IPconfig命令、检测配置；

                      8.用ping命令测试交换机和主机设备之间的连通性 。

【实验背景】开箱即用的交换机和终端设备的初始化配置。是建立一个新网络的准备工作。

【实验设备】交换机、Console线，Packet Tracer 仿真软件及软件中的交换机和PC等设备。

步骤：

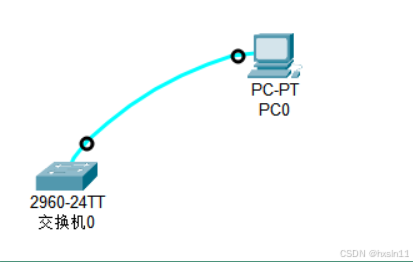

         从实验任务的第四步起，使用pt平台，搭建如下结构

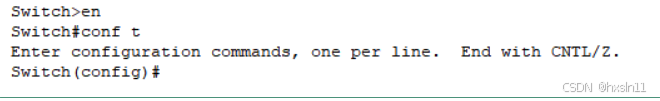

进入全局配置

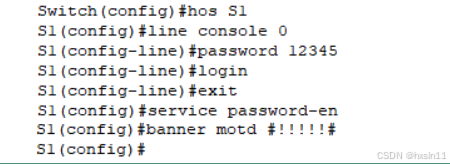

初始设置：名称、密码、密码加密、访问消息提示

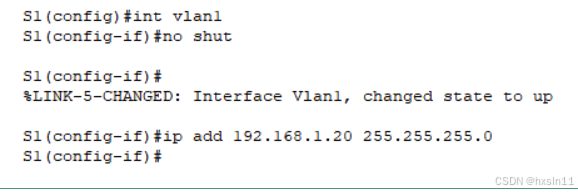

 配置虚拟接口

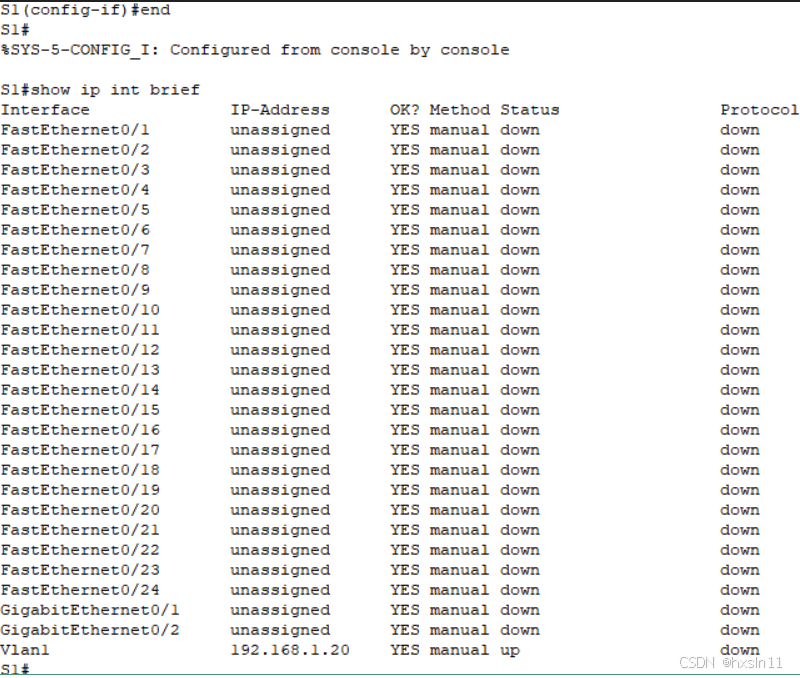

 检测接口配置

总结：

           1、初始化配置主要在控制台进行，包括以下几个操作

           设备名称

Switch(config)#hostname Sw-Floor-1

 设备密码

Sw-Floor-1(config)#line console 0 //进入控制台界面

Sw-Floor-1(config-line)#password 12345

Sw-Floor-1(config-line)#login

Sw-Floor-1(config-line)#exit

密码处理：加密与指定

Sw-Floor-1(config)#service password-encryption //加密所有的明文密码。

Sw-Floor-1(config)#enable secret class //使用指定密码来保护对特权 EXEC 模式的访问

            横幅消息

Sw-Floor-1(config)#banner motd #Warning! Authorized access only!#

配置结果可以通过show running命令看到

2、保护远程telnet/SSH访问：

Router(config-line)#line vty 0 4

Router(config-line)#password Dyj20010405

Router(config-line)#login

Router(config-line)# transport input {ssh|telnet}
