无源晶振与有源晶振的区别

区别：
1、晶振是有源晶振的简称，又叫振荡器，英文名称是oscillator；晶体则是无源晶振的简称，也叫谐振器，英文名称是crystal，电路上简称为XTAL

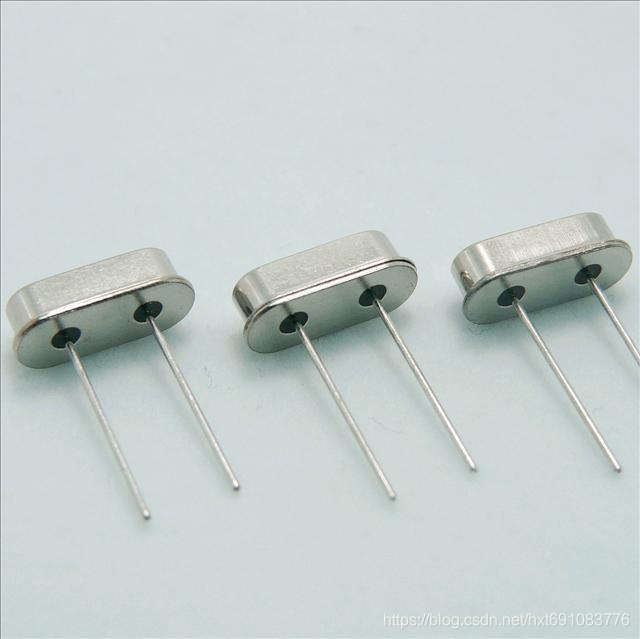

2、无源晶振就是一个晶体，必须要结合外围电路构成一个振荡器才能输出特定频率的信号，而这个振荡器是需要提供电源的。像MCU可以用无源晶振是因为其内部集成有构成振荡器的电路，晶体不好集成就只好外加了(一般是两个管脚，需要专门的时钟电路才可起振，像普通的单片机需外接晶体和两个电容)，常见的有49U、49S封装

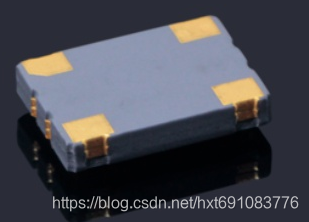

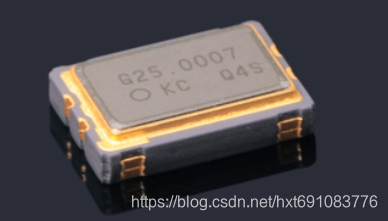

3、有源晶振才是真正意义上的一个振荡器，它里面包含了晶体和外围电路，只要外部提供一个电压源，就可以直接输出信号(一般是四个腿，有的有源晶振为单端输出，有的为差分输出)，一般分7050、5032、3225、2520几种封装形式

另：
无源晶振需要借助CPU内部振荡器才能产生振荡信号，自身是无法起振的。当然，无源晶振信号质量和精度较差，要匹配外部电容，输出波形一般为正弦波，ARM和DSP大多用无源晶振
有源晶振只要提供合适的直流电源（电源输入要串入磁珠，对地并电容做滤波处理），就可以输出稳定，且精度和频率稳定性更好，输出波形一般为方波，FPGA大多用有源晶振，驱动能力和输出方式有关，最常见CMOS驱动，且输出串匹配电阻，减少振铃、辐射导致时钟信号失真

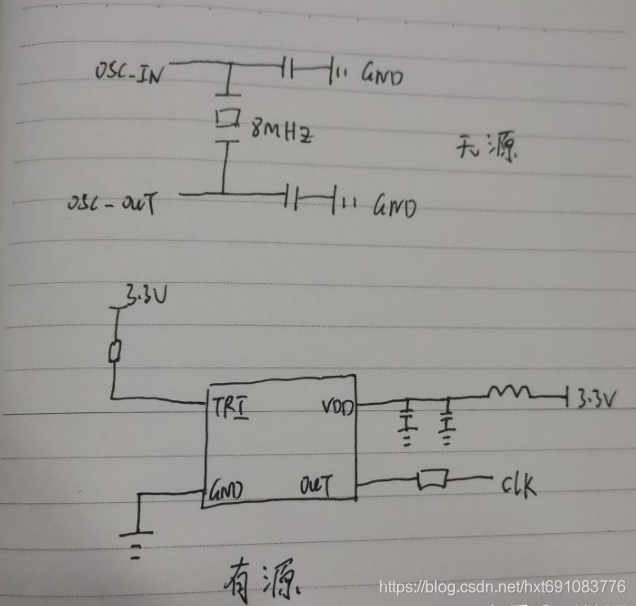

无源和有源使用时电路图如下，不同晶振型号，外围电路参数不一样，这里不给出推荐参数

(图片为网上搜索得到)
