聊聊DRAM中几个容易被忽略但非常重要的参数：tRFC、tREF和tREFI。

DRAM存储数据的方式很特别，它用小电容来存储数据。简单来说，有电表示1，没电表示0。但是这些电容会慢慢漏电，如果不定期"充电"（刷新），数据就会丢失。这就是为什么DRAM被称为"动态"内存。

刷新时序参数

tREF（刷新周期）

tREF表示对整个DRAM芯片完成一次完整刷新所需的最大时间。按照JEDEC标准，这个时间通常是64ms。也就是说，DRAM中的每个存储单元必须在64ms内至少刷新一次，否则数据就会丢失。

tREFI（刷新间隔）

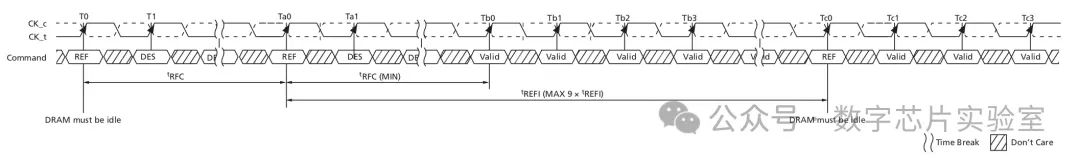

tREFI定义了两次刷新命令之间的时间间隔。计算方法很简单：

tREFI = tREF / 刷新行数


以8Gb DDR4内存为例，如果有8192行需要刷新，而tREF是64ms，那么：
