本文介绍了如何使用ESP8266连接小爱同学和天猫精灵，实现家居智能控制。首先搭建ArduinoIDE环境，安装必要库，然后编写代码连接蓝牙APP Blinker，并通过阿里云平台实现设备入网。通过修改代码配置WiFi、设备授权码和LED灯参数，实现ESP8266控制WS2812彩灯。最后在APP中添加设备并将其绑定到米家，从而通过小爱同学进行语音控制。
ESP8266连接小爱同学，实现手机语音控制设备；
ESP8266连接天猫精灵，实现低成本的智能家居体验。
人类的这颗躁动的心，只要冲动一次，热血便难凉。。。。。。
从接触ESP8266开始，家里的一切设备我就都想换一个方式控制，说到底就是懒了，不然也不会这么胖。当冲动的将天猫精灵拿到手后，那种开发的冲动便一发不可收拾。于是当时跟着徐宏大佬用安信可的环境开发了ESP8266+天猫精灵的智能灯和智能插座，同时具备零配功能，直接“天猫精灵，找队友”，便可让设备入网。但是换工作后不用ESP8266，后来该设计也没有继续深入研究。最近为了混点原创，就想着把之前的天猫精灵项目拿出来分享一下。结果发现阿里物联网平台的设备都迁移到飞燕平台了，好多东西都变了，搞得我都看不懂了。而且开发环境特别乱，特别难搭建，一不小心就会出错。干脆放弃造轮子，换到了无敌香的点灯科技，使用Arduino，开发难度小，适合新手入门。本文将从头开始教你如何将ESP8266接入小爱同学和天猫精灵，当然，小度也是可以的，但是本人无此设备，不演示。
一、搭建环境
1.材料准备：ESP8266(本人使用nodeMCU ESP8266),ArduinoIDE,esp8266扩展
ESP8266自行购买，ArduinoIDE下载链接：官方链接，腾讯云。ESP8266扩展：微云。
ArduinoIDE傻瓜安装，安装过程会安装驱动，同意便好，该过程出现问题直接找战略合作伙伴，ESP8266的扩展文件下载后直接运行便可。
2.安装blinke APP，小米应用商店没有，建议直接去百度下载，或者提供我的微云链接。

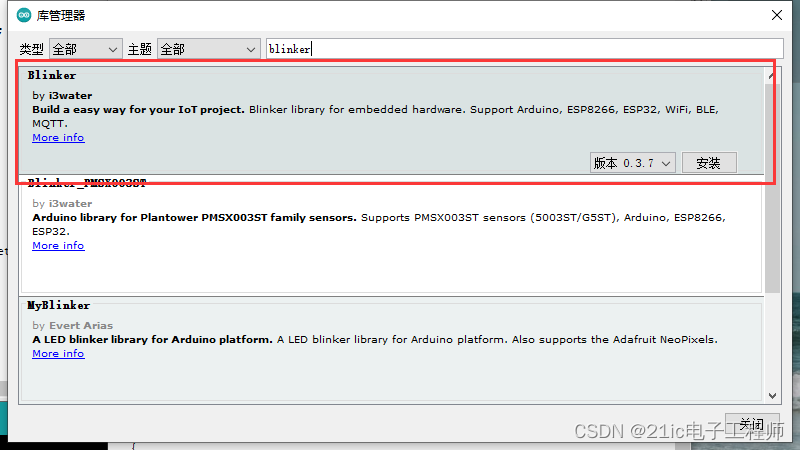

3.[color=rgba(0, 0, 0, 0.85)]下载并安装blinker Arduino库，该库直接在ArduinoIDE中下载便好，可能会有点慢，方法：打开ArduinoIDE，顶部导航栏->项目->加载库->管理库。在搜索框中搜索[color=rgba(0, 0, 0, 0.85)]blinker，点击安装便可。安装完关闭。
或者按照以下链接下载链接。将下载好的blinker库解压到 我的电脑>文档>Arduino>libraries 文件夹中
至此 ，环境搭建完成，开始造作吧！
二、测试环境，点灯。

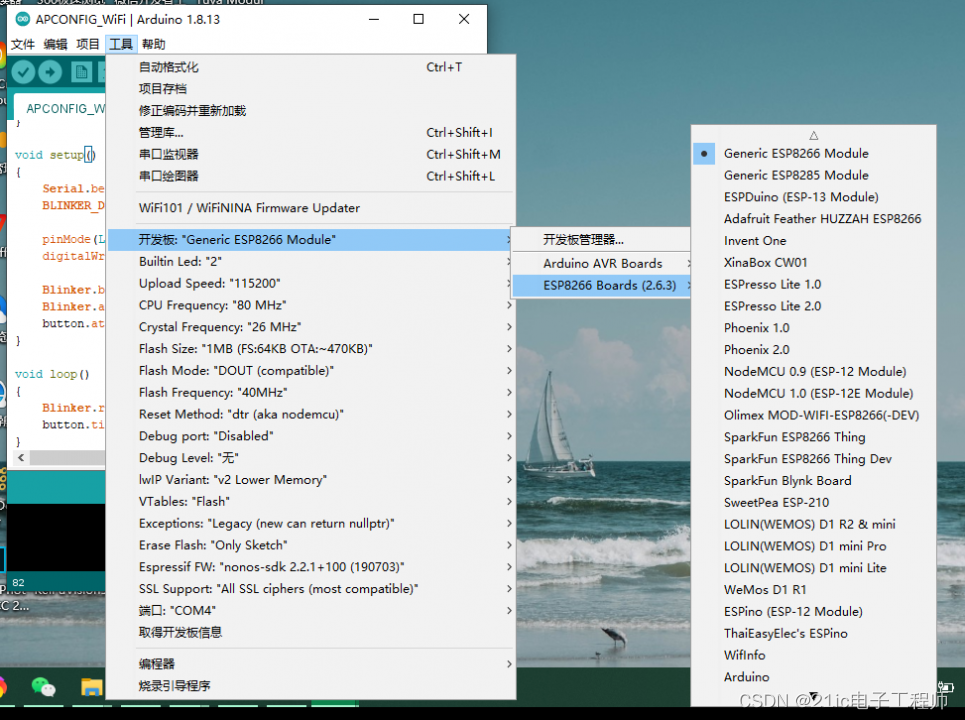

将ESP8266连接电脑，因为我是用的是nodeMCU，直接用一根USB线连接电脑便可，打开ArduinoIDE，顶部菜单栏>工具>开发板 中找到你使用的esp8266开发板，这边即使是使用nodeMCU，也不要选择这个选项，选择Generic ESP8266 module。

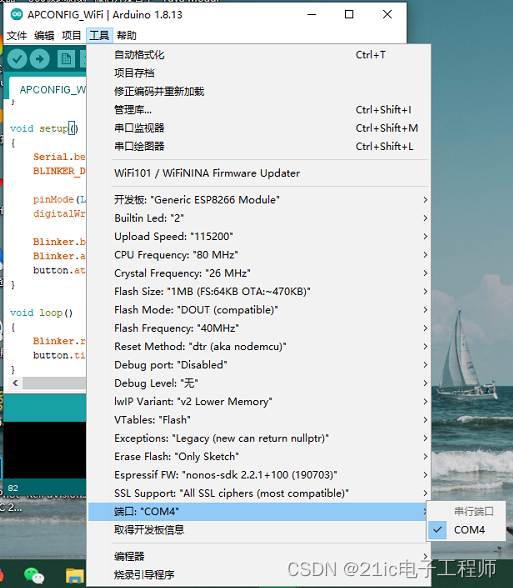

顶部菜单栏>工具>端口，选择ESP8266占用的端口。

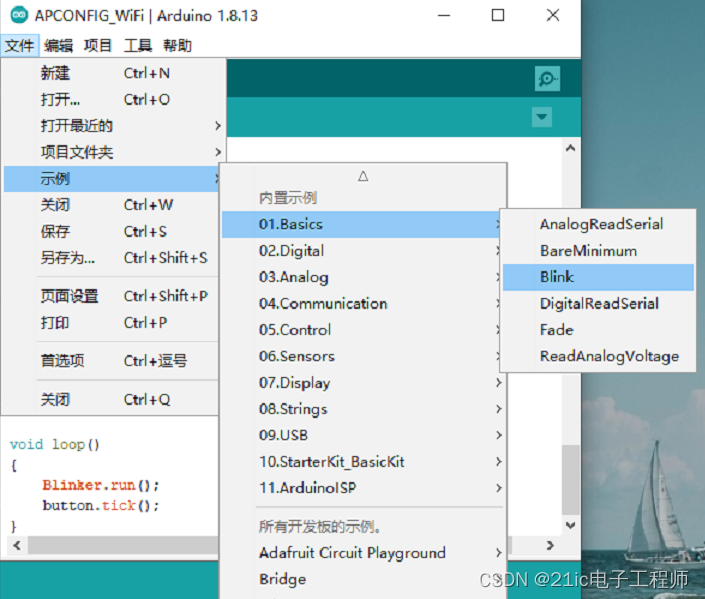

顶部菜单栏>文件>示例>01.Basics>Blink.打开示例代码，该代码仅仅控制一个LED闪烁，LED_BUILTIN为开发板厂商定义的LED引脚，可自行修改，如改为3，便是GPIO3。
点击上传，开始编译文件并烧录工程，nodeMCU可以直接烧录，如果是自己的模块可能需要短按复位，遇到该问题可留言咨询。
烧录完成后看到LED闪烁说明一切无误。开始我们的无线之旅。

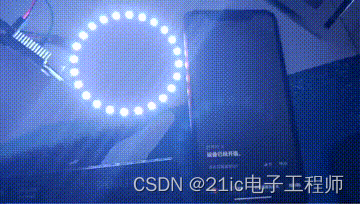

三、连接小爱同学，控制WS2812。

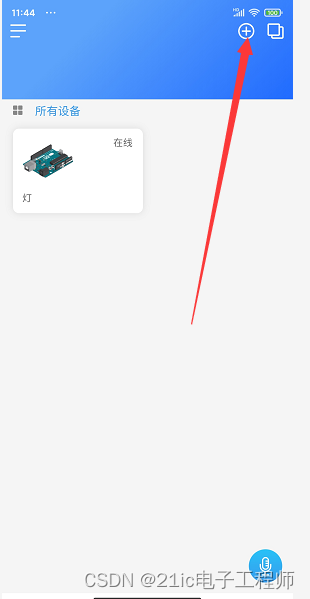

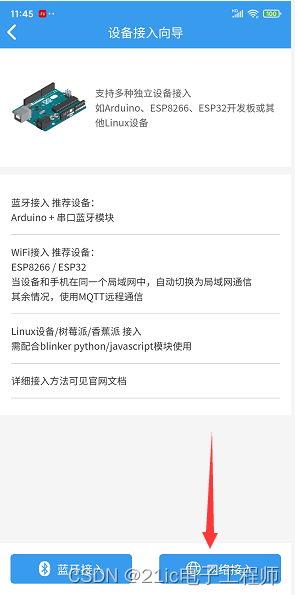

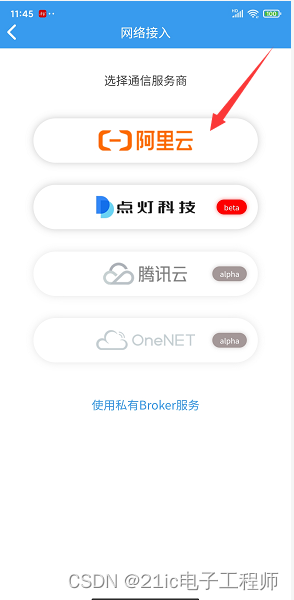

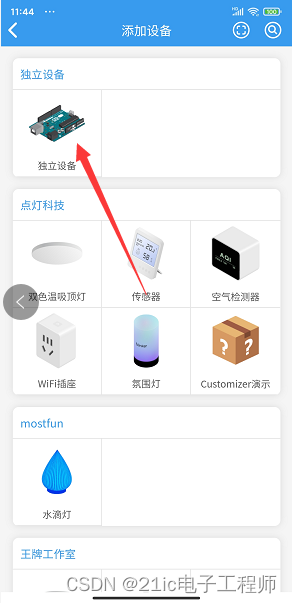

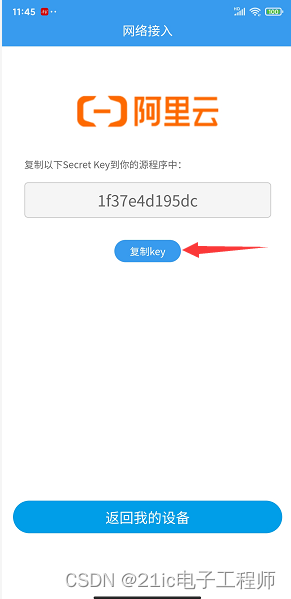

1.打开blinke APP，选择添加设备>独立设备（在老的版本中是选择arduino设备，现在已无该选项）>网络接入>阿里云>复制key
此时我们修改我们的Blink代码
//#define BLINKER_ESP_SMARTCONFIG
#define BLINKER_WIFI/// wifi
#define BLINKER_MIOT_LIGHT 小爱
#include <Blinker.h>
char auth[] = "授权码";//手机下载 blinker app 复制的key
char ssid[] = "wifi账号";/wifi ssid
char pswd[] = "WiFi密码";///wifi 密码
int openState = 0; ///默认为单色模式
// Download Adafruit_NeoPixel library here:
// https://github.com/adafruit/Adafruit_NeoPixel
#include <Adafruit_NeoPixel.h>
#define PIN 3 开发板的引脚编号 接WS2812 data VCC--VCC GND-GND DATA/DI(DATA INPUT)--17 具体看产品说明
#define NUMPIXELS 24 开发板灯灯珠数量 位
Adafruit_NeoPixel pixels = Adafruit_NeoPixel(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);
#define BUTTON_1 "ButtonKey" ///【APP内用来控制呼吸灯开关】app中添加 开关按键 数据键名ButtonKey 一致即可 注意大小写
#define RGB_1 "RGBKey" ///【APP内用来控制颜色及亮度】app中添加调色盘 数据键名RGBKey 一致即可
BlinkerRGB WS2812(RGB_1);
BlinkerButton Button1(BUTTON_1);
uint8_t colorR, colorG, colorB, colorW;
bool wsState;
uint8_t wsMode = BLINKER_CMD_MIOT_DAY;
void pixelShow()
{
pixels.setBrightness(colorW);
for (int i = 0; i < NUMPIXELS; i++) {
pixels.setPixelColor(i, colorR, colorG, colorB);
}
pixels.show();
}
void ws2812_callback(uint8_t r_value, uint8_t g_value, uint8_t b_value, uint8_t bright_value)
{
digitalWrite(LED_BUILTIN, !digitalRead(LED_BUILTIN));
openState = 0;
Button1.print("off");
BLINKER_LOG("R value: ", r_value);
BLINKER_LOG("G value: ", g_value);
BLINKER_LOG("B value: ", b_value);
BLINKER_LOG("Rrightness value: ", bright_value);
colorR = r_value;
colorG = g_value;
colorB = b_value;
colorW = bright_value;
pixelShow();
}
void button1_callback(const String & state)
{
digitalWrite(LED_BUILTIN, !digitalRead(LED_BUILTIN));
BLINKER_LOG("get button state: ", state);
if (state == BLINKER_CMD_ON) {
BLINKER_LOG("Toggle on!");
Button1.print("on");
openState = 1;
}
else if (state == BLINKER_CMD_OFF) {
BLINKER_LOG("Toggle off!");
Button1.print("off");
openState = 0;
}
}
uint32_t getColor()
{
uint32_t color = colorR << 16 | colorG << 8 | colorB;
return color;
}
void miotPowerState(const String & state)
{
BLINKER_LOG("need set power state: ", state);
if (state == BLINKER_CMD_ON) {
digitalWrite(LED_BUILTIN, HIGH);
BlinkerMIOT.powerState("on");
BlinkerMIOT.print();
wsState =true;
if (colorW==0) colorW =255;
}
else if (state == BLINKER_CMD_OFF) {
digitalWrite(LED_BUILTIN, HIGH);
BlinkerMIOT.powerState("off");
BlinkerMIOT.print();
wsState = false;
if (colorW >0) colorW = 0;
}
pixelShow();
}
///呼吸灯
uint32_t Wheel(byte WheelPos) {
WheelPos = 255 - WheelPos;
if (WheelPos < 85) {
return pixels.Color(255 - WheelPos * 3, 0, WheelPos * 3);
}
if (WheelPos < 170) {
WheelPos -= 85;
return pixels.Color(0, WheelPos * 3, 255 - WheelPos * 3);
}
WheelPos -= 170;
return pixels.Color(WheelPos * 3, 255 - WheelPos * 3, 0);
}
void rainbow(uint8_t wait) {
uint16_t i, j;
for (j = 0; j < 256; j++) {
for (i = 0; i < pixels.numPixels(); i++) {
//time_show();
// dhtShow();
pixels.setPixelColor(i, Wheel((i + j) & 255));
}
pixels.show();
delay(wait);
}
}
void miotColor(int32_t color)
{
BLINKER_LOG("need set color: ", color);
colorR = color >> 16 & 0xFF;
colorG = color >> 8 & 0xFF;
colorB = color & 0xFF;
BLINKER_LOG("colorR: ", colorR, ", colorG: ", colorG, ", colorB: ", colorB);
pixelShow();
BlinkerMIOT.color(color);
BlinkerMIOT.print();
}
void miotMode(uint8_t mode)
{
BLINKER_LOG("need set mode: ", mode);
if (mode == BLINKER_CMD_MIOT_DAY) {
//日光模式 小爱同学的语音命令 模式中文名称参考 https://www.diandeng.tech/doc/xiaoai
}
else if (mode == BLINKER_CMD_MIOT_NIGHT) {
// Your mode function
}
else if (mode == BLINKER_CMD_MIOT_COLOR) {
// Your mode function
openState = 0;
}
else if (mode == BLINKER_CMD_MIOT_WARMTH) {
// Your mode function
}
else if (mode == BLINKER_CMD_MIOT_TV) {
// Your mode function
}
else if (mode == BLINKER_CMD_MIOT_READING) {
// Your mode function
}
else if (mode == BLINKER_CMD_MIOT_COMPUTER) {
// 电脑模式
openState = 1;
}
wsMode = mode;
BlinkerMIOT.mode(mode);
BlinkerMIOT.print();
}
void miotBright(const String & bright)
{
BLINKER_LOG("need set brightness: ", bright);
colorW = bright.toInt();
BLINKER_LOG("now set brightness: ", colorW);
pixelShow();
BlinkerMIOT.brightness(colorW);
BlinkerMIOT.print();
}
void miotColoTemp(int32_t colorTemp)
{
BLINKER_LOG("need set colorTemperature: ", colorTemp);
BlinkerMIOT.colorTemp(colorTemp);
BlinkerMIOT.print();
}
void miotQuery(int32_t queryCode)
{
BLINKER_LOG("MIOT Query codes: ", queryCode);
switch (queryCode)
{
case BLINKER_CMD_QUERY_ALL_NUMBER :
BLINKER_LOG("MIOT Query All");
BlinkerMIOT.powerState(wsState ? "on" : "off");
BlinkerMIOT.color(0);
BlinkerMIOT.mode(0);
BlinkerMIOT.colorTemp(1000);
BlinkerMIOT.brightness(1);
BlinkerMIOT.print();
break;
case BLINKER_CMD_QUERY_POWERSTATE_NUMBER :
BLINKER_LOG("MIOT Query Power State");
BlinkerMIOT.powerState(wsState ? "on" : "off");
BlinkerMIOT.print();
break;
case BLINKER_CMD_QUERY_COLOR_NUMBER :
BLINKER_LOG("MIOT Query Color");
BlinkerMIOT.color(0);
BlinkerMIOT.print();
break;
case BLINKER_CMD_QUERY_MODE_NUMBER :
BLINKER_LOG("MIOT Query Mode");
BlinkerMIOT.mode(0);
BlinkerMIOT.print();
break;
case BLINKER_CMD_QUERY_COLORTEMP_NUMBER :
BLINKER_LOG("MIOT Query ColorTemperature");
BlinkerMIOT.colorTemp(1000);
BlinkerMIOT.print();
break;
case BLINKER_CMD_QUERY_BRIGHTNESS_NUMBER :
BLINKER_LOG("MIOT Query Brightness");
BlinkerMIOT.brightness(1);
BlinkerMIOT.print();
break;
default :
BlinkerMIOT.powerState(wsState ? "on" : "off");
BlinkerMIOT.color(0);
BlinkerMIOT.mode(0);
BlinkerMIOT.colorTemp(1000);
BlinkerMIOT.brightness(1);
BlinkerMIOT.print();
break;
}
}
void dataRead(const String & data)
{
BLINKER_LOG("Blinker readString: ", data);
Blinker.vibrate();
uint32_t BlinkerTime = millis();
Blinker.print("millis", BlinkerTime);
}
void setup()
{
Serial.begin(115200);
BLINKER_DEBUG.stream(Serial);
BLINKER_DEBUG.debugAll();
// Blinker.begin(auth); //必须有这句，配置网络必备
pinMode(LED_BUILTIN, OUTPUT);
digitalWrite(LED_BUILTIN, LOW);
Blinker.begin(auth, ssid, pswd);
Blinker.attachData(dataRead);
BlinkerMIOT.attachPowerState(miotPowerState);
BlinkerMIOT.attachColor(miotColor);
BlinkerMIOT.attachMode(miotMode);
BlinkerMIOT.attachBrightness(miotBright);
BlinkerMIOT.attachColorTemperature(miotColoTemp);
BlinkerMIOT.attachQuery(miotQuery);
pinMode(14, OUTPUT);
digitalWrite(14, HIGH);
pinMode(15, OUTPUT);
digitalWrite(15, HIGH);
colorR = 255;
colorG = 255;
colorB = 255;
colorW = 0;
wsState = true;
pixels.begin();
pixels.setBrightness(colorW);
WS2812.attach(ws2812_callback);
Button1.attach(button1_callback);
pixelShow();
}
void loop()
{
Blinker.run();
if (openState == 0)
{
pixelShow();
//Button1.print("off");
}
else if (openState == 1)
{
rainbow(15);/15呼吸灯的频率
//Button1.print("on");
}
}
将上面的代码直接覆盖源代码，修改这几个参数便可
修改引脚和WS2812的灯珠数量。
注意WiFi必须是2.4G频段，5G频段不可使用。修改完成后上传代码到ESP8266。
此时打开“点灯-blinker”APP，

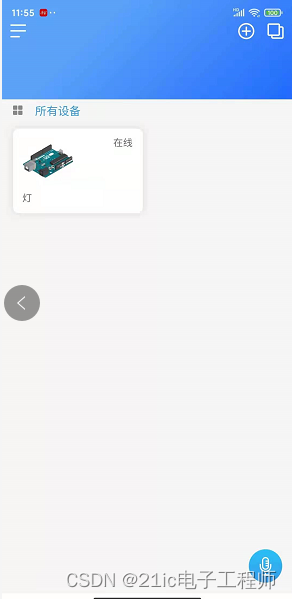

可以看到有自己的设备，点进去可以看到设备状态，是否在线，如果一切顺利，此时应该能看到设备处于在线状态
那么现在我们就要将这个设备添加进小爱同学。

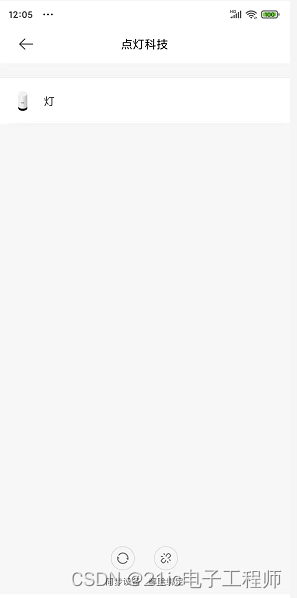

打开米家APP，在我的>其他平台设备>添加>点灯科技，绑定账号后就会将我们之前的设备添加到米家，就可以通过小爱同学进行控制了。
到此就完成啦，当然这里面还有很多瑕疵，后面会追加使用天猫精灵控制，而且使用手机配网，而不是写在固件中。时间问题，今天到此为止，后期开发敬请期待。
---------------------
