[开发工具]STM32:keil的软件逻辑分析仪（logic analyzer）使用

在keil MDK中软件逻辑分析仪很强的功能，可以分析数字信号，模拟化的信号，CPU的总线(UART、IIC等一切有输出的管脚)，提供调试函数机制，用于产生自定义的信号，如Sin，三角波、澡声信号等，这些都可以定义。

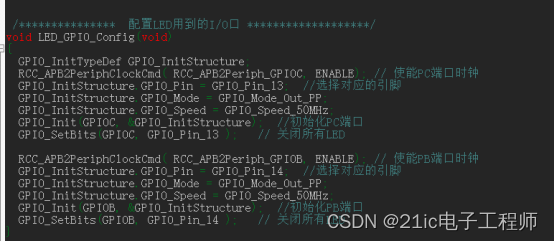

下面我们模拟一下普通GPIO口输出高低电平实验，以一个LED例成来进行测试。

软件环境设置

根据图中步骤进行设置，首先点击魔术棒弹出对话框，然后选择Debug,再点击Use Simulator。

第4步设置为关键

dialog dll默认配置为DCM.DLL,而parameter默认配置为-pCM3,该种配置无法进行正常的仿真调试。导致现象为程序会一直在SystemInit死循环。
正确配置应该为

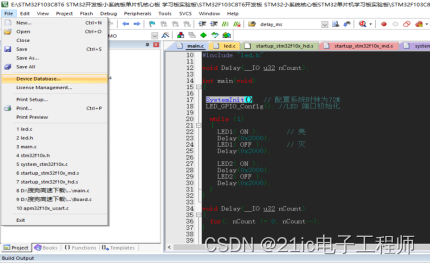

弹出对话框，点击OK，然后弹出以下对话框

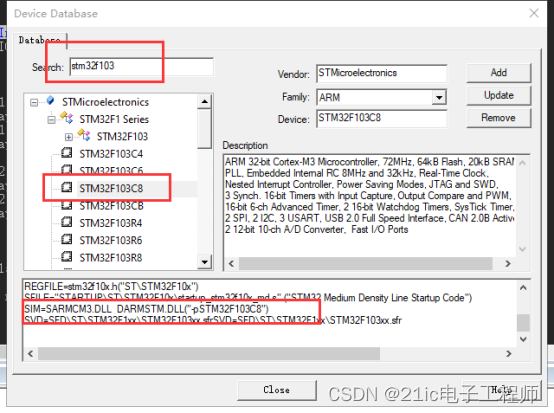

在Search中输入你MCU的型号，然后在下方选中具体型号后，最下面会有相关提示，SIM中的信息就是我们要输入的信息。

正确配置应该为最下面图中框选部分

dialog dll：DARMSTM.
dll parameter：-pSTM32F103C

输入完毕后，点击CLOSE，点击仿真，可以全速运行，并且可以运行到设置断点位置。

目前F103系列在线仿真没有问题，F4系列这样设置目前没实现这样的仿真功能。

逻辑分析仪设置

点击View,找到Analysis Windows,然后找到Logic Analyzer,点击。

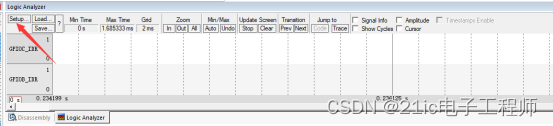

弹出窗口选择Setup

点击方框，输入要观察的端口比如端口PORTB则需要输入GPIOB_IDR ,Display Type选择BIt

Shift right表示要偏移的量，即要监测的管脚号。我们这里设置了两个管脚。

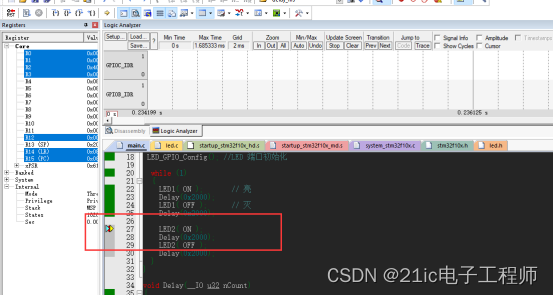

设置好之后，我们程序全速运行监测。

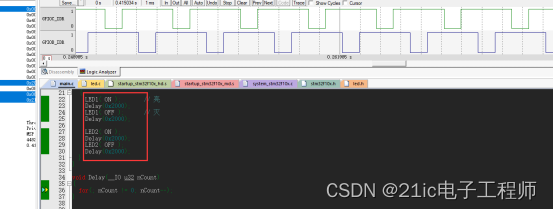

波形正常监测出来，高低电平进行切换，并且高电平是低电平时长1的3倍左右，示波器波形也能正常表示出来。

以上就是对logic analyzer使用的基本教程，如有错误请大家指教。
---------------------
