[STM32U5]NUCLEO-U575ZI-Q测评】CLion 优雅开发RT-Thread之二 驱动OLED

https://bbs.21ic.com/icview-3286554-1-1.html
在这篇帖子基础上，开始创建第一个测试工作。
在stm32U575在RT-Thread studio下面是没有开发板和芯片可选的，所以只能用keil或者IAR，或者是vscode等，但是在MacOs下，没有keil、IAR可用，当然也可以用VSCODE来写。这里向大家分享如何从零开始驱动OLED。
1、增加配置里面的I2C，来启用i2c，我们根据原理图，CN7的D15为SCL对应的是PB8，D14为SDA对应的PB9，根据管脚计算公式，计算出PB8为16*1+8=24，同理PB9为24.编辑/board文件夹下的Kconfig，增加如下内容：

        if BSP_USING_I2C
            menuconfig BSP_USING_I2C1
                bool "Enable I2C1 BUS (software simulation)"
                default y
                if BSP_USING_I2C1
                    comment "Notice: PB8 --> 24; PB9 --> 25"
                    config BSP_I2C1_SCL_PIN
                        int "i2c1 scl pin number"
                        range 1 176
                        default 24
                    config BSP_I2C1_SDA_PIN
                        int "I2C1 sda pin number"
                        range 1 178
                        default 25
                endif


        endif

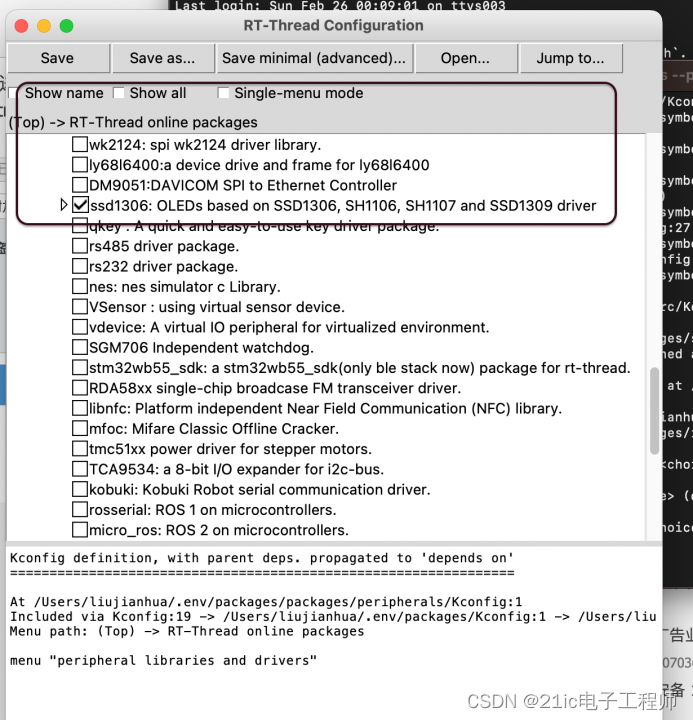

2、进入图形化配置工具，配置I2C1、增加在线软件包ssd1306:
在stm32u575-st-nucleo目录下打开终端，执行scons --pyconfig图形化工具，当然也可以用scons --menuconfig

保存后退出，先加载env环境：
source ~/.env/env.sh
然后执行pkgs --update来更新ssd1306软件包。
3、等待加载完成后执行scons来构建项目。构建完成后下载到开发板。系统启动，查看串口终端如下：

[12:08:51.355] msh >help
[12:09:00.537] RT-Thread shell commands:
[12:09:00.537] reboot           - Reboot System
[12:09:00.537] pin              - pin [option]
[12:09:00.547]
[12:09:00.547] clear            - clear the terminal screen
[12:09:00.547] version          - show RT-Thread version information
[12:09:00.547] list             - list objects
[12:09:00.557] help             - RT-Thread shell help.
[12:09:00.557] ps               - List threads in the system.
[12:09:00.557] free             - Show the memory usage in the system.
[12:09:00.567] ssd1306_TestAll  - test ssd1306 oled driver
[12:09:00.567]
[12:09:00.567] msh >list device
[12:09:13.854] device           type         ref count
[12:09:13.854] -------- -------------------- ----------
[12:09:13.865] i2c1     I2C Bus              0
[12:09:13.865] uart2    Character Device     0
[12:09:13.865] uart1    Character Device     2
[12:09:13.865] pin      Pin Device           0

看到i2c总线已要加载成功。打OLED屏的SDA接到开发板的D14，SCL接到D15.执行ssd1306_TestAll就可以看到OLED屏已经驱动成功。
---------------------
