【杰发科技AC7802x测评】1 新版JLINK工具实现程序下载的方法

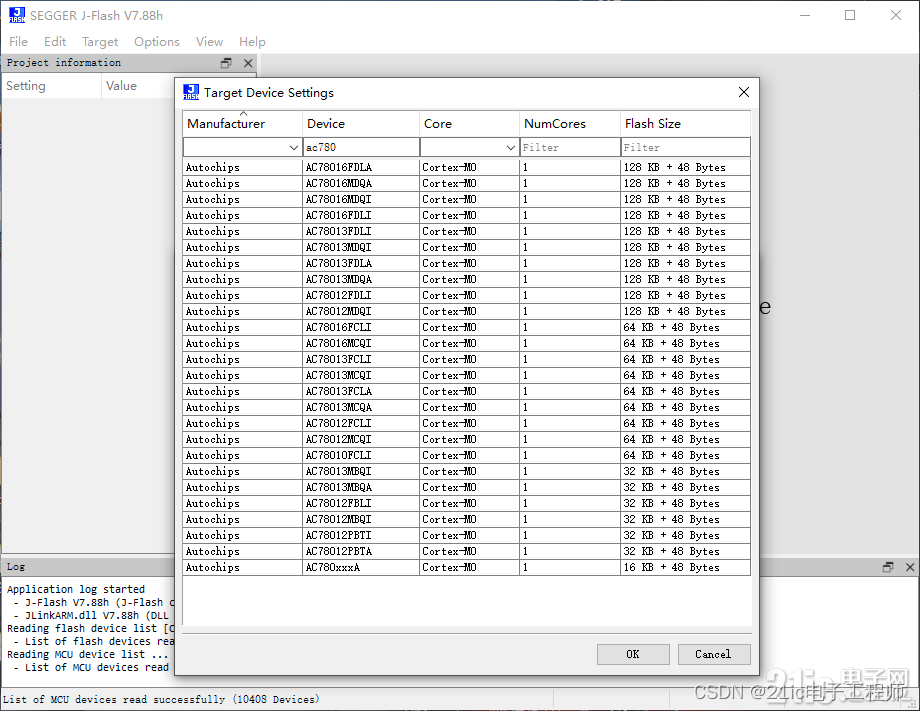

SEGGER的J-link工具是我们调试时用的非常多的工具，杰发和SEGGER公司有着深度的合作，SEGGER的J-link工具内已经原生支持了很多杰发的芯片，但由于AC7802X系列比较新，在最新版本的V7.88h内都没找到先关的型号，相近的型号是AC780xxxA

J-link工具留了添加芯片支持的方法，在JLink_V770d之前的版本网上有很多教程，但JLink_V770d之后SEGGER公司修改了添加芯片支持的方法，本贴是实现JLink_V770d之后版本添加J-link工具芯片支持的方法。

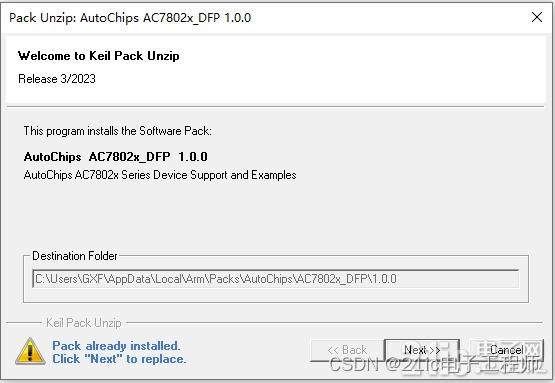

首先安装MDK的芯片支持包

使用例程检查芯片支持包情况，例程的调试工具默认是ULINK2

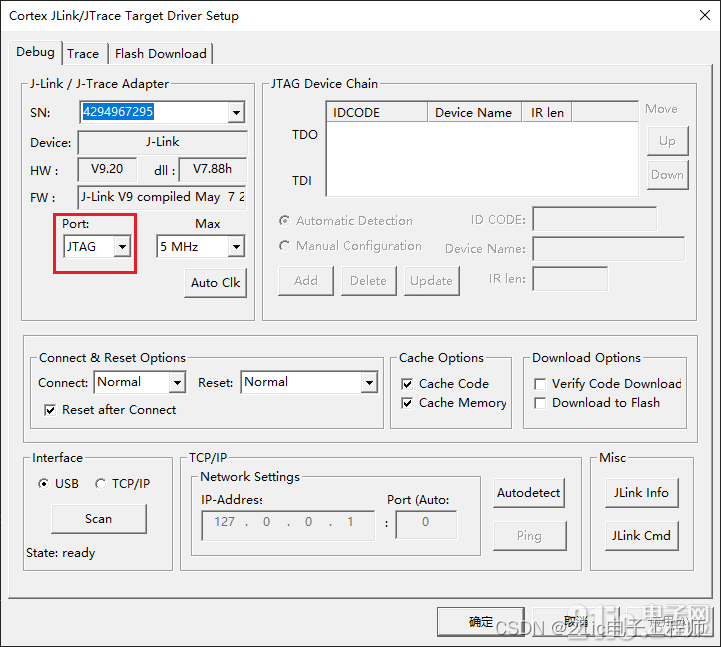

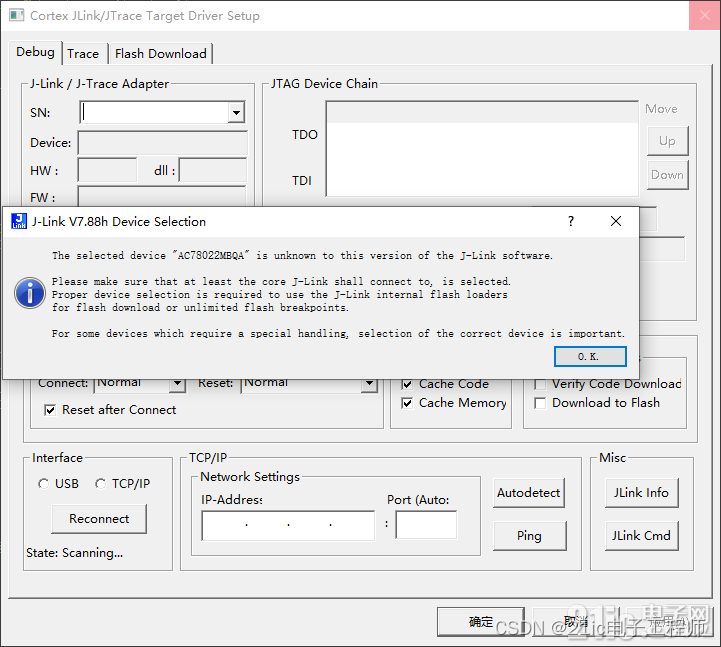

我修改为J-LINK,会提示没有识别到芯片型号，这种情况还是第一次遇到


既然找不到芯片我们就给他创造个出来

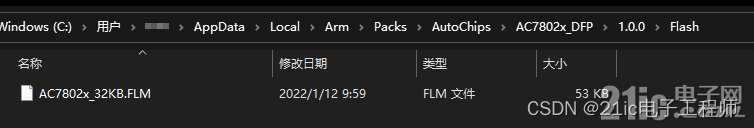

首先在MDK芯片支持包的路径下找到下载算法备用

新的版本J-link为了方便添加设备添加，在安装路径外创建了公共文件路径，添加新设备，只需要将文件放在公共路径下就行（AppData是隐藏文件，需要关闭隐藏才能看到）
OSLocation
WindowsC:\Users\<USER>\AppData\Roaming\SEGGER
Linux$HOME/.config/SEGGER
macOS$HOME/.config/SEGGER

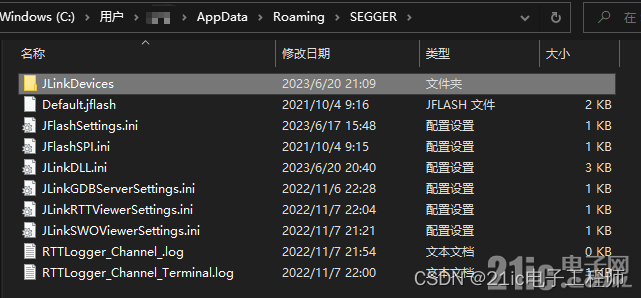

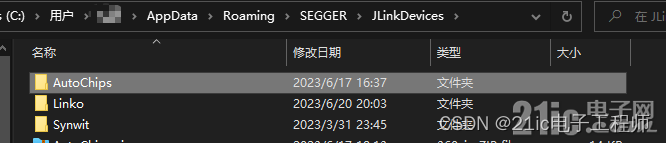

例如我的路径如下

自己创建个用于存放设备文件的文件夹 名称必须为JLinkDevices
在JLinkDevices路径内创建新的厂商名称路径

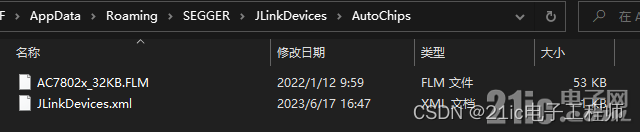

再将厂商提供的设备信息文件（.xml文件）和下载算法文件（.FLM文件）放在厂商名称文件路径下即可。（相关文件我会放在帖子的最后）

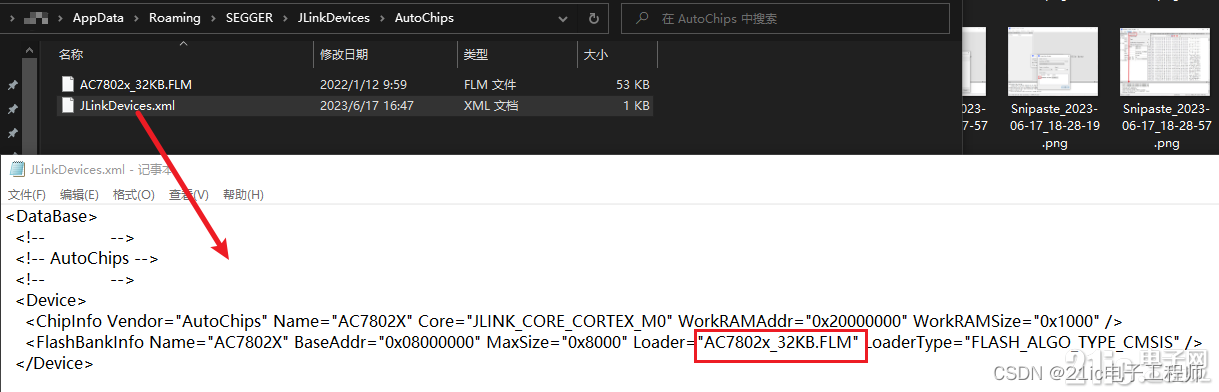

.xml文件内有对下载算法的路径有描述，需要和存放路径一致（因为我这里下载算法和描述文件在相同路径下，所以不用再添加路径，如果放在其他路径下可以下载文件前添加路径），芯片的相关资源信息可以在芯片手册或MDK的配置信息内得到。

添加完后我再打开例程修改调试工具为J-LINK，依然需要重新选择芯片

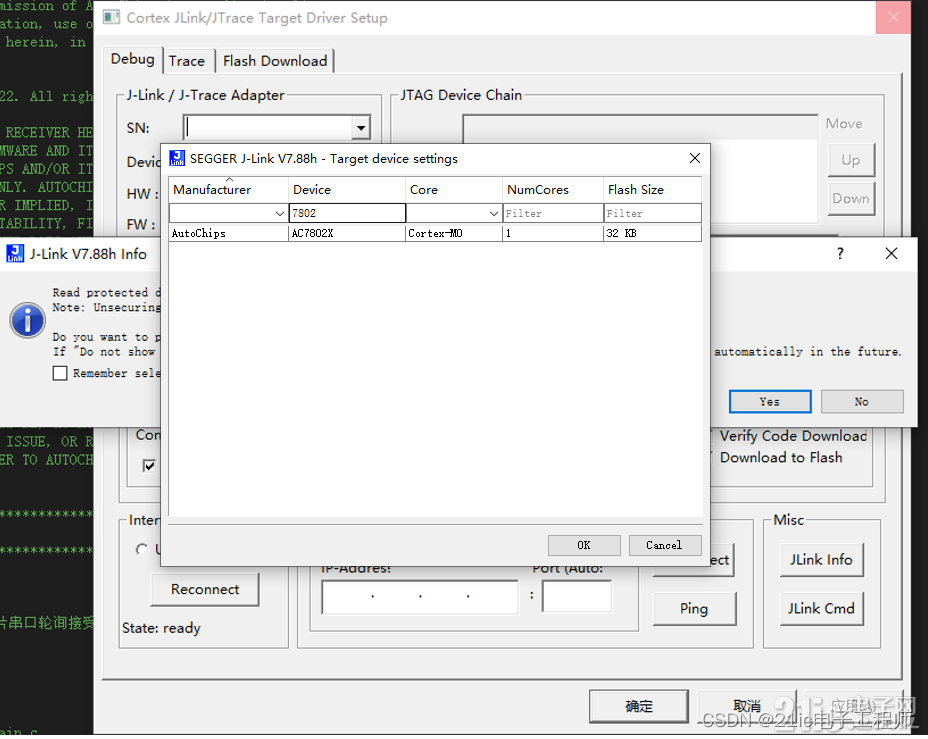

选择新添加的芯片型号

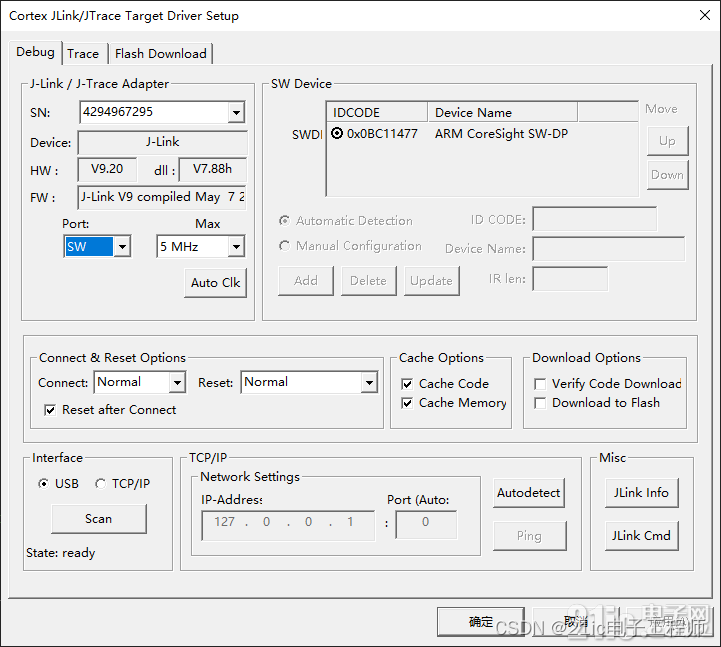

在修改调试接口为SWD

查看到已经连接到了芯片

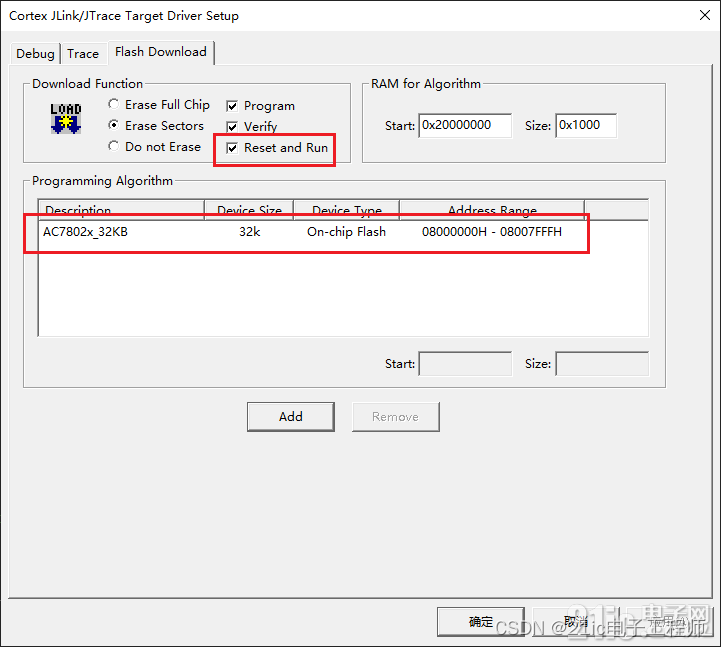

查看到下载算法信息

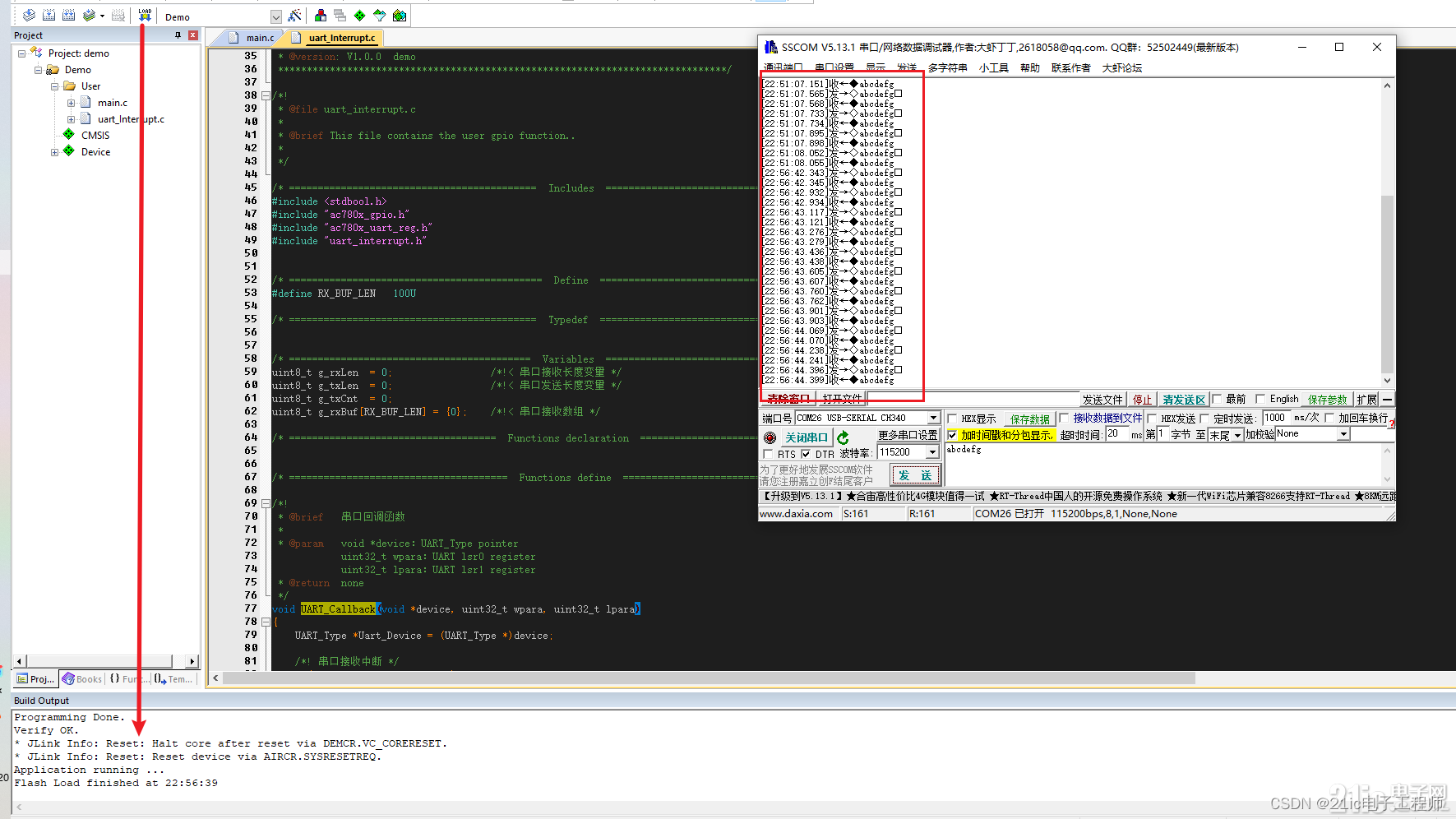

下载完成后，测试程序运行正常

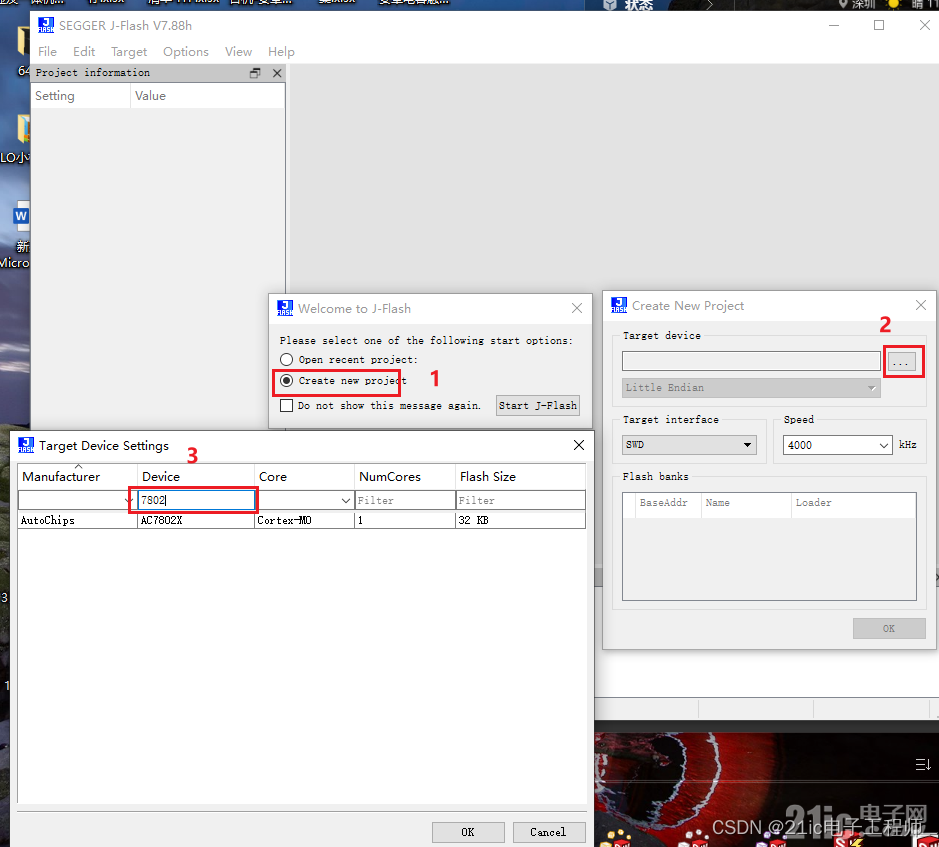

打开JFLASH在JFLASH内找到添加的芯片信息

选择好后需要勾选存储区

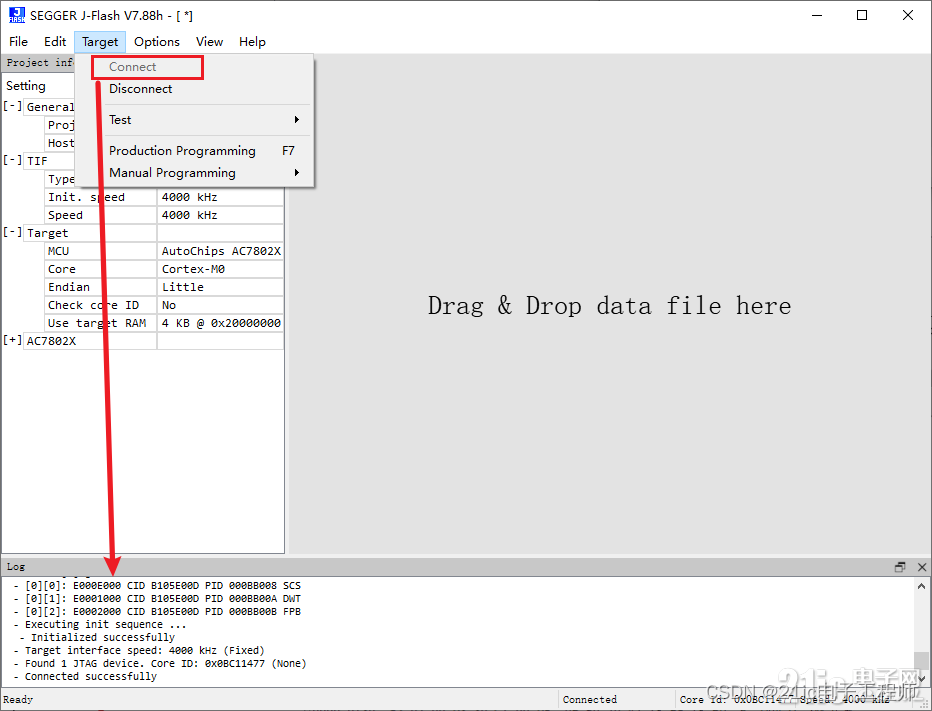

接下来就是进行读写测试了，首先连接芯片

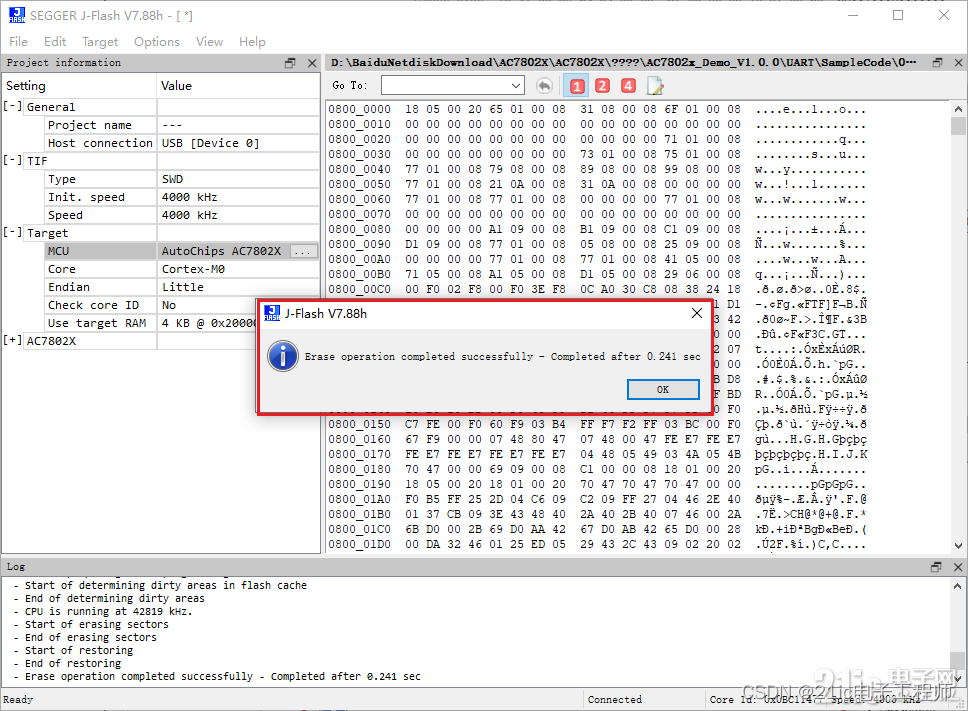

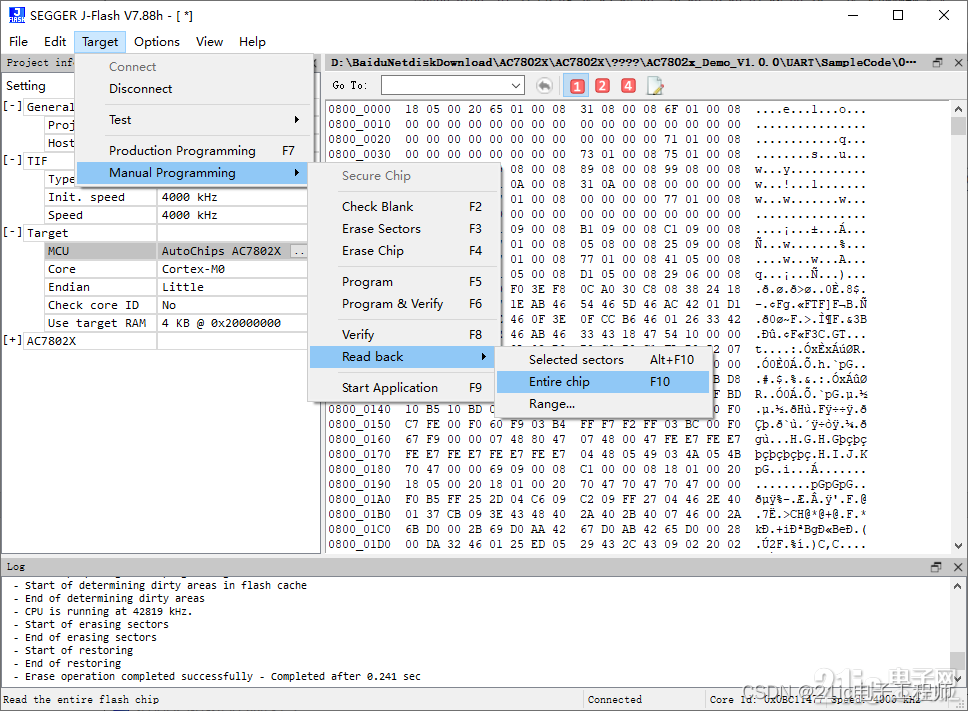

进行擦除操作

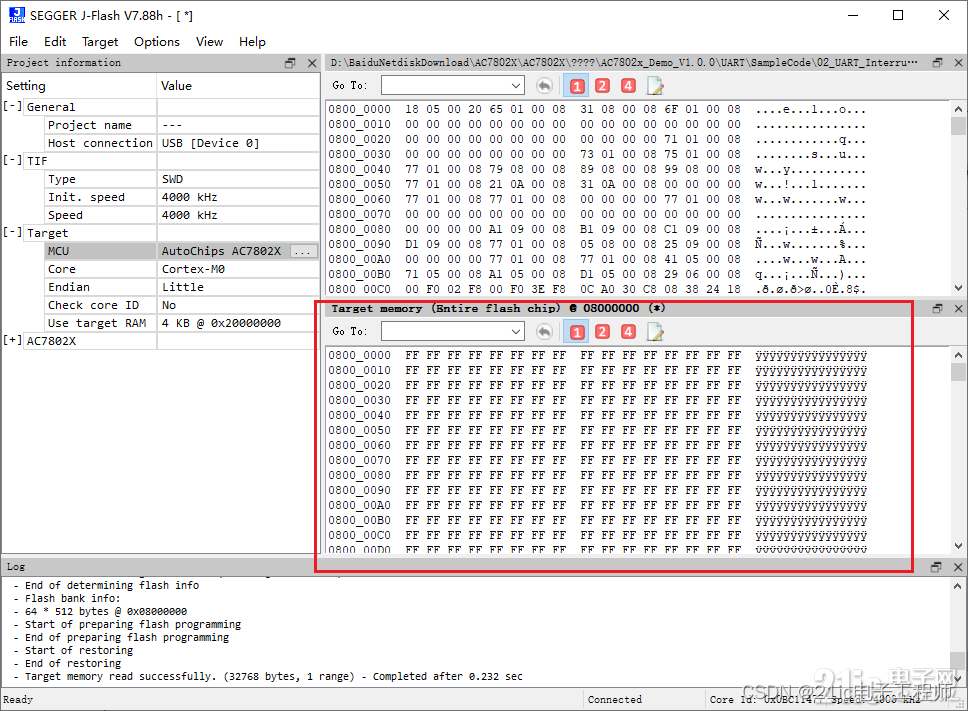

再读取flash信息，确认是否擦除成功


读取信息都为FF，表明擦除成功了（擦除前MDK进行过程序下载）


使用JFLASH进行程序下载，并显示编程成功

再读取flash,读取成功，并和写入一致

至此，实现了在新版J-LINK内工具内添加杰发芯片支持。
---------------------
