[STM32WBA]【STM32WBA52CG测评】评测一 无线beacon

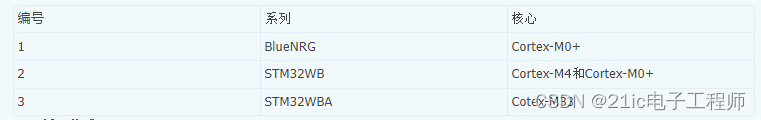

 STM32的蓝牙SoC迭代到第3代，如下表：

一、板子构成

     由于STM32WBA52CG和同出的STM32U5一样是新出的芯片系列，配备有PSALevel 3和SESIP Level 3安全标准认证，板子由射频模块MB1863A和底板MB1801B组成，具体封装看不到由于有屏蔽罩在上面。射频模块CN3是MIPI10/STDC14引出虚拟串口和调试口，最上面有板载蛇形PCB天线，射频基带输出集成有balun减少原件数，通过匹配网络TX输出GFSK调制信号或者RX感应形成接收电流，经过PA和LNA进入PHY来逐层剥离帧头帧尾到应用层处理逻辑信号，经典蓝牙内部还有射频开关、多级滤波器等，规格书说支持蓝牙5.3，应该也只是GATT缓冲、扩展广播、通道选择CSA#2等feature，具体见SDK下的Release_Notes.html说明，全面支持蓝牙5.3并向下兼容很少厂家能做到：

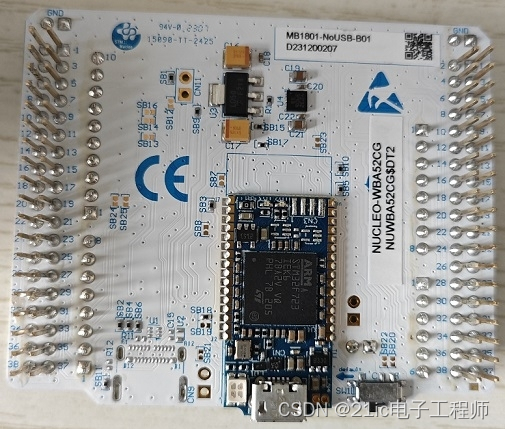

图1 母版和射频板landscape

背面则是两颗LDO（U3和U4）和ST-link模块组成，其中ST-Link是由自家STM32F723IEK6充当。

图2 背面两颗电源LDO和ST-link

正因为新芯片，所以例程里用我手头EWARM（IAR9.20.1版本）打开工程后device里依旧找不到该系列，就安装了最新版IAR9.40.1才识别出来

图3 IAR9.20找不到新型号STM32WBA

二、beacon

        Beacon分ibeacon和eddystone两种，而后者又有4种见下表，原理和包结构就不过多解析，详见规范：

Beacon例程默认是URL，每种帧格式都不一样，具体可看源码，切换通过app_config.h的CFG_BEACON_TYPE宏实现，可以看到暂不支持Eddystone-EID。而其中Ble_Hci_Gap_Gatt_Init接口通过表项形式进行设置。MAC地址可通过

aci_hal_write_config_data接口查表来设置：

图4 URL（Physical web项目）beacon广播
---------------------
