[STM32H5]H563测评开箱

标题: H563测评开箱

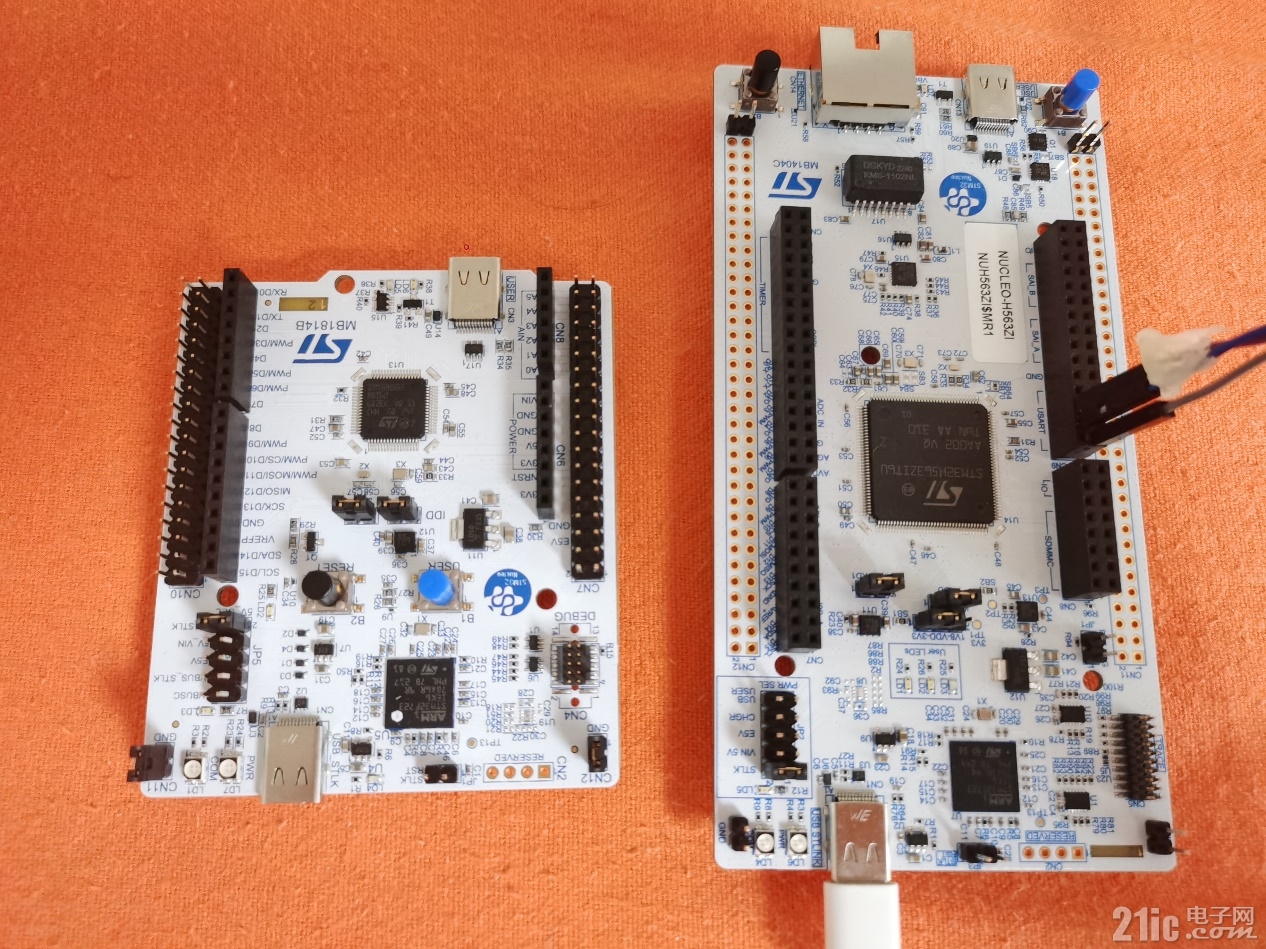

中奖又快一个月了，中间参加ST公司的广州研讨会又得了一块H563的开发板，就一起展示一下了。


看着还是蛮精致的，到网上下载了STM32Cube_FW_H5_V1.1.0，因为后期打算用H563,所以用H563先简单跑个例程。（STM32CubeIDE用的少，本来想弄个TCP SEVER的，没找到合适的例程）
用"D:\STM32CubeH5_V1.1.0\STM32Cube_FW_H5_V1.1.0\Projects\NUCLEO-H563ZI\Examples\UART\UART_TwoBoards_ComPolling\STM32CubeIDE\.project"
原例程是需要两个板子进行收发比较，简单改了一下，变成用串口调试助手控制H563的LED。
将例程中原来的发送字符串改掉

/* Buffer used for transmission */
//uint8_t aTxBuffer[] = " **** UART_TwoBoards_ComPolling ****  **** UART_TwoBoards_ComPolling ****  **** UART_TwoBoards_ComPolling **** ";
uint8_taTxBuffer[] = "LED";
/* Buffer used for reception */
uint8_taRxBuffer[RXBUFFERSIZE + 1];   /* 多留一个字节 */

增加一个LED2的初始化
BSP_LED_Init(LED2);
注释掉原来的接收处理

//  /*##-2- Put UART peripheral in reception process ###########################*/
//  if (HAL_UART_Receive(&huart2, (uint8_t *)aRxBuffer, RXBUFFERSIZE, 5000) != HAL_OK)
//  {
//    Error_Handler();
//  }

在循环语句里增加以下处理

      /*##-2- Put UART peripheral inreception process ###########################*/

      if (HAL_UART_Receive(&huart2,(uint8_t *)aRxBuffer,RXBUFFERSIZE + 1, 5000) != HAL_OK)

      {

         BSP_LED_On(LED3);

         BSP_LED_Off(LED1);

         BSP_LED_Off(LED2);

      } else {

          /*##-3-Compare the sent and received buffers ##############################*/

         if (!Buffercmp((uint8_t*)aTxBuffer, (uint8_t *)aRxBuffer,RXBUFFERSIZE)) {

             BSP_LED_Off(LED3);

             if (aRxBuffer[3] == '2') {

                BSP_LED_On(LED2);

                BSP_LED_Off(LED1);

             } else if (aRxBuffer[3] == '1'){

                BSP_LED_On(LED1);

                BSP_LED_Off(LED2);

             }

         } else {

             BSP_LED_On(LED3);

             BSP_LED_Off(LED1);

             BSP_LED_Off(LED2);

         }

      }

这样就可以

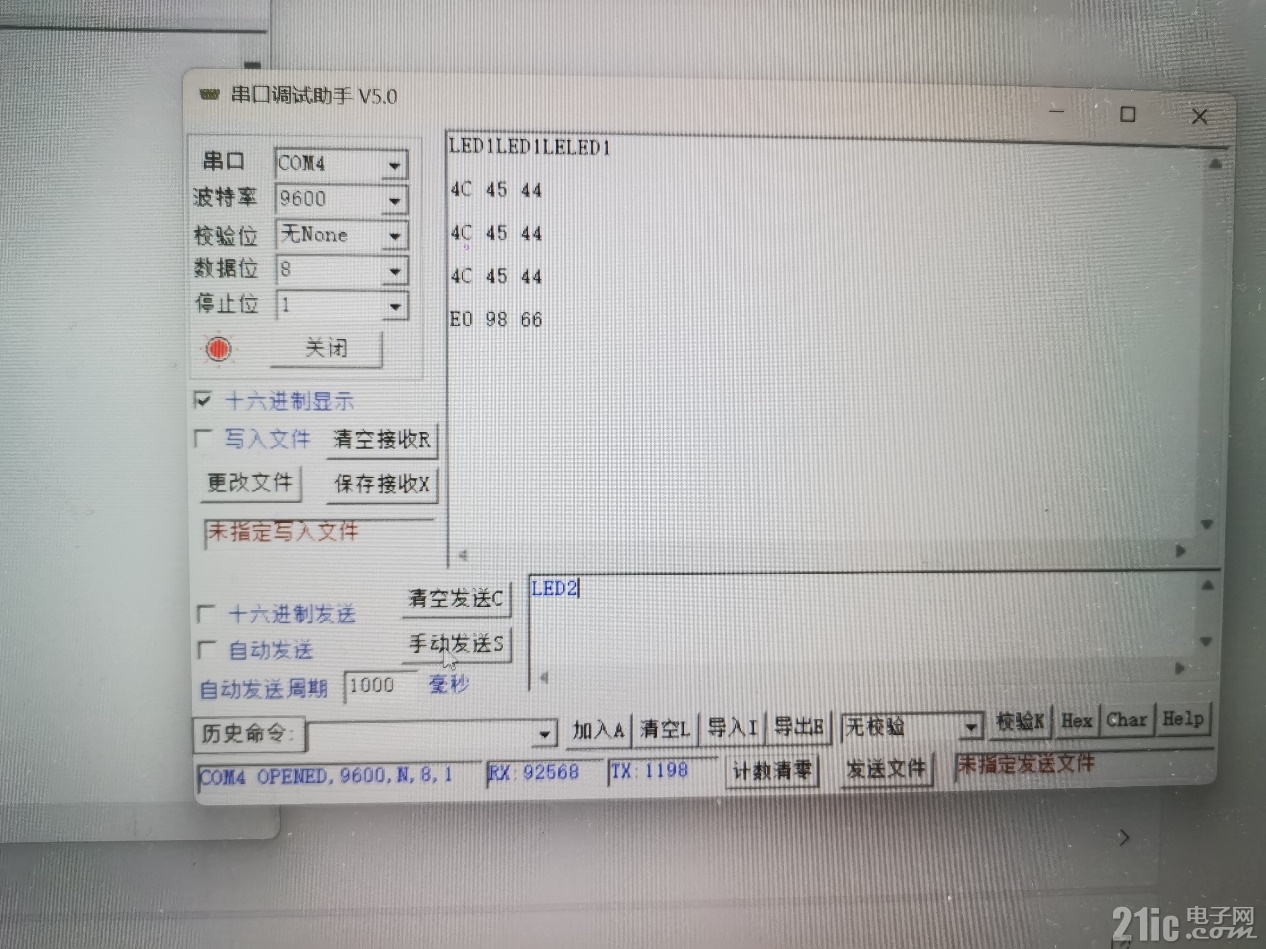

 通过串口调试助手用字符串来控制LED的点亮。

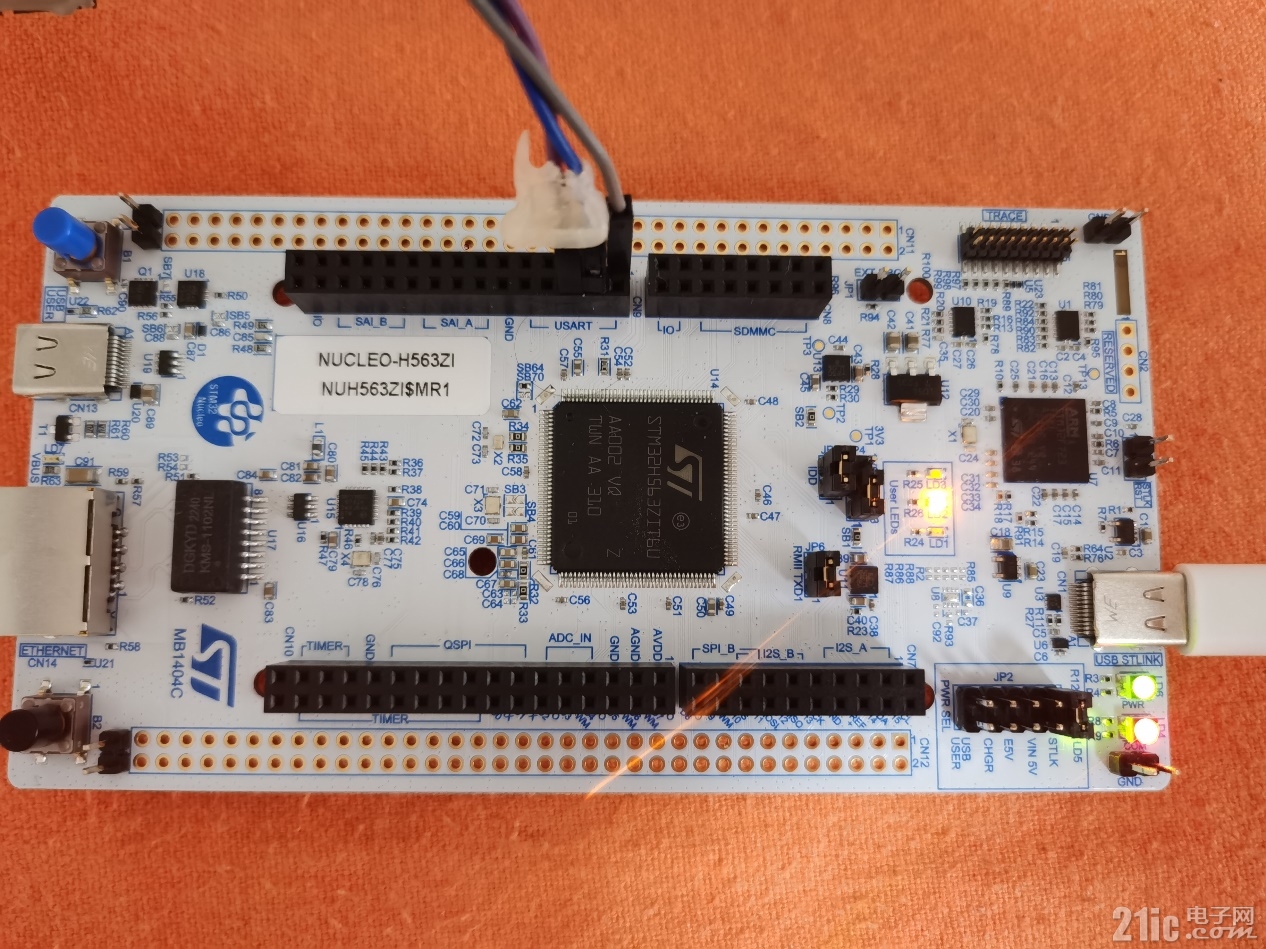

程序读取数据，5s没收到数据，则点亮红灯LED3，

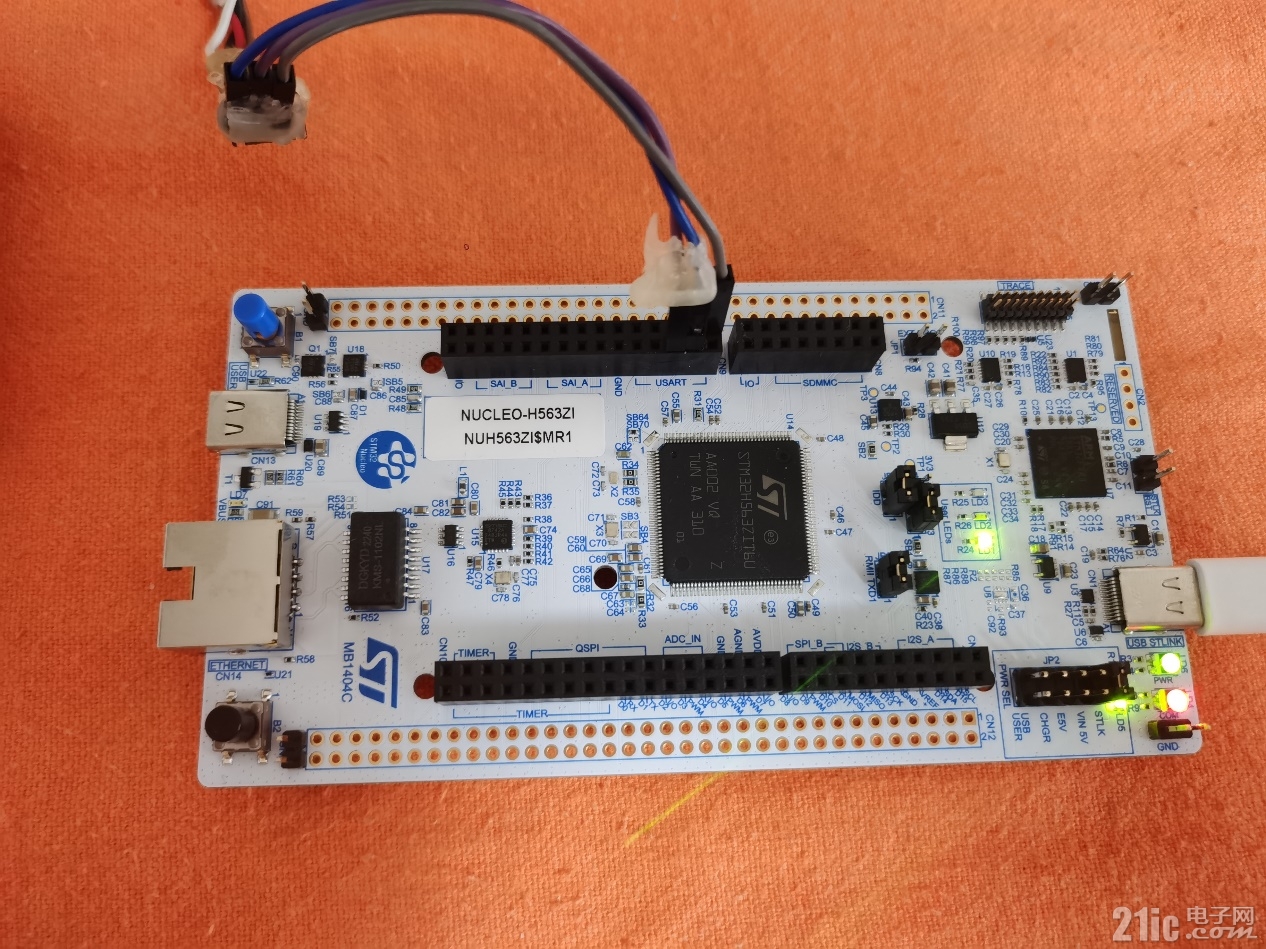

 收到LED1则点亮绿灯LED1，

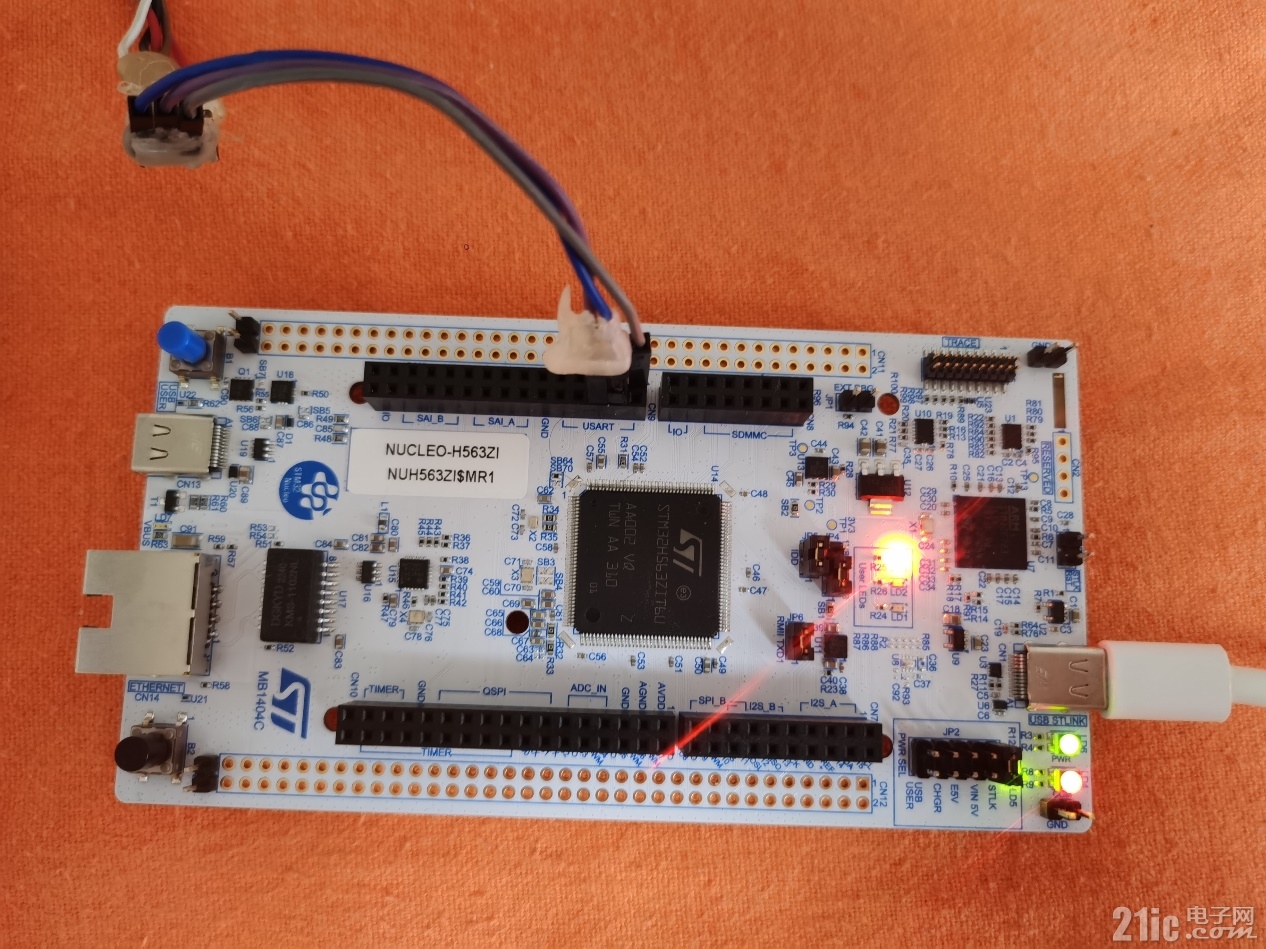

收到LED2点亮黄灯LED2。

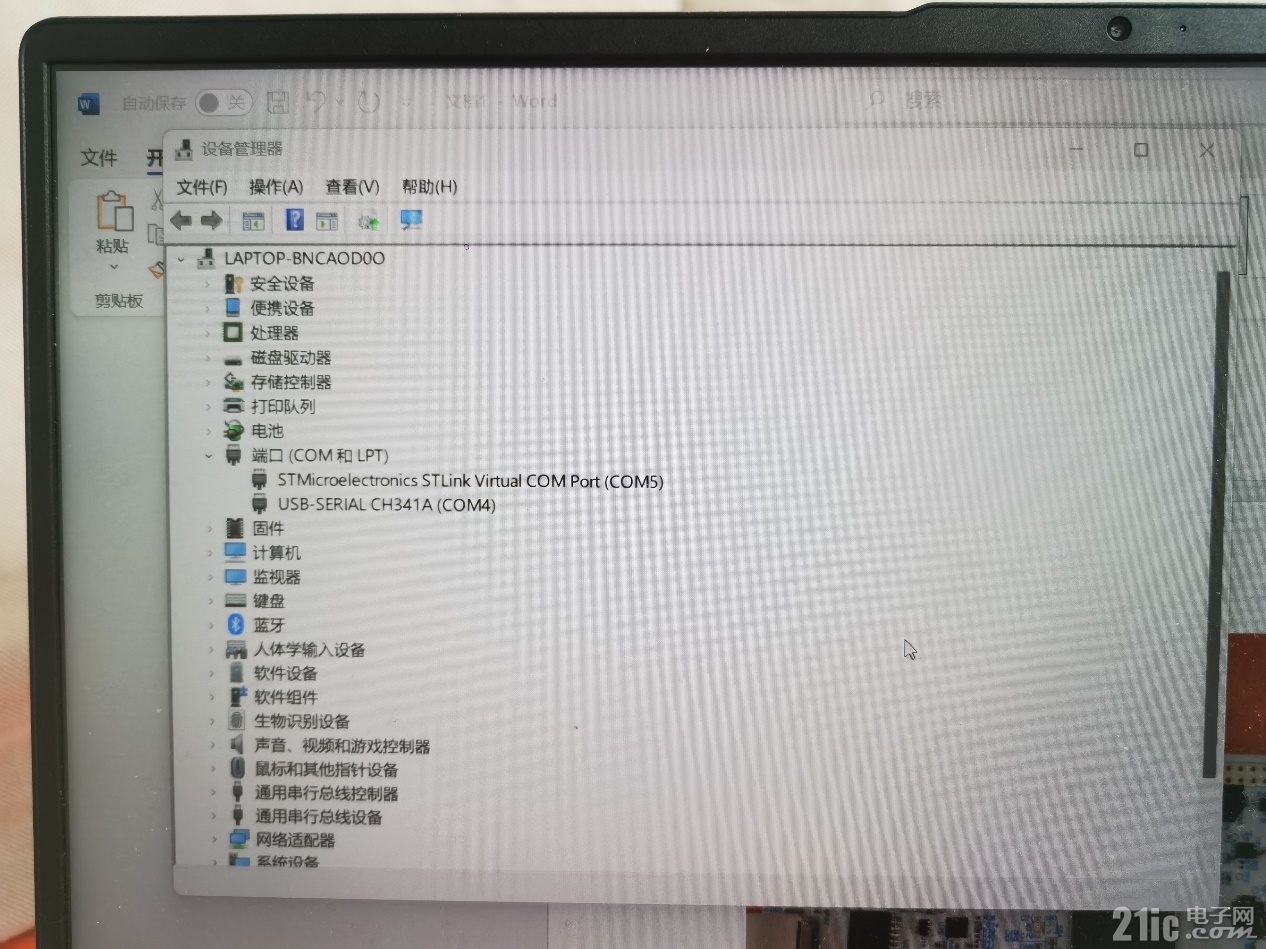

后续，这块H563的调试端口有点问题，时不时的不能接通。


插上电脑，有时枚举不出STLINK，那块H503则没有类似现象。

仅仅修改了例程里面的MAIN.c



main.zip

3.62 KB。
---------------------
