【英飞凌CYW20829测评】进阶任务：低功耗测试

进阶任务：低功耗测试

一、说明

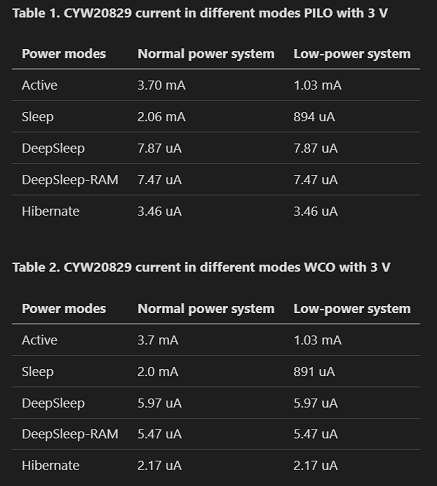

    低功耗是物联网产品考量的点，BLE电流曲线会呈现周期尖脉冲。手头没有可调电源不然用IoT Power测下功耗曲线，只有用万用表简略测一下。而CYW20829的时钟源可以是片内低速晶振ILO、内部高速时钟IHO、观测谐振WCO、24MHz系统晶振、外部时钟、锁频环FLL。它的功耗系统分低功耗LP和超低功耗两种，功耗模式分活跃(Active)、睡眠(Sleep)、深度睡眠(DeepSleep)、深度睡眠RAM(DeepSleep-RAM)、冬眠(Hibernate)。例程Switching_Power_Modes官方测试数据为：

二、测试

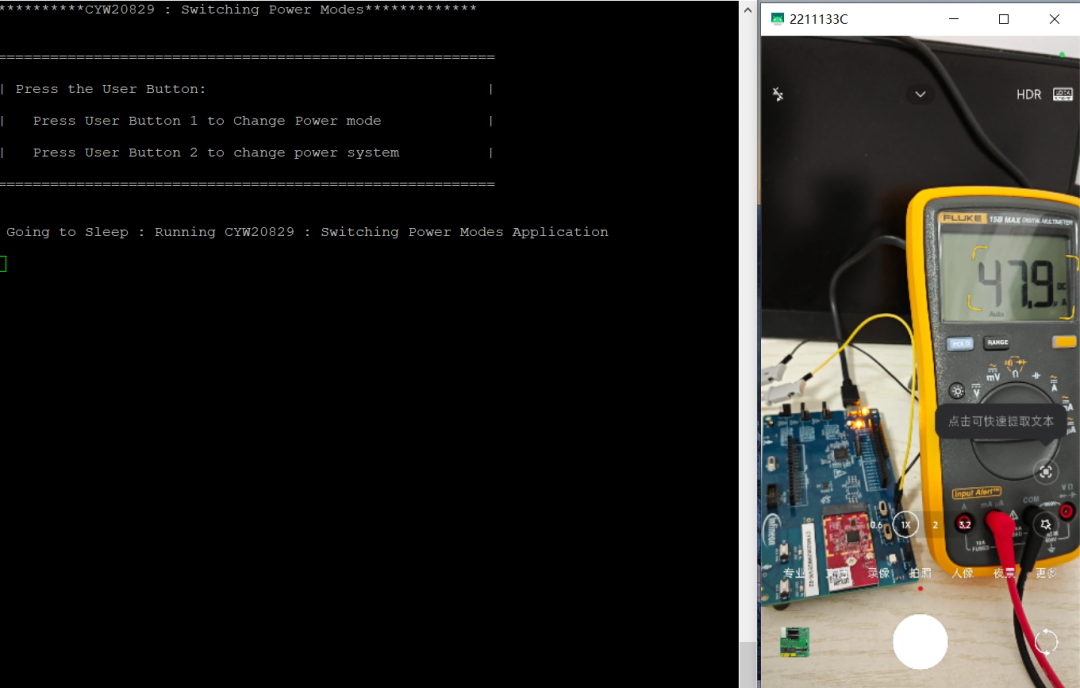

    烧录完Switching_Power_Modes固件后，拔掉J17跳帽，串入电流表，打到uA档，按键1切换功耗模式，按键2切换功耗系统。开机默认LP系统睡眠模式，功耗47.9uA：

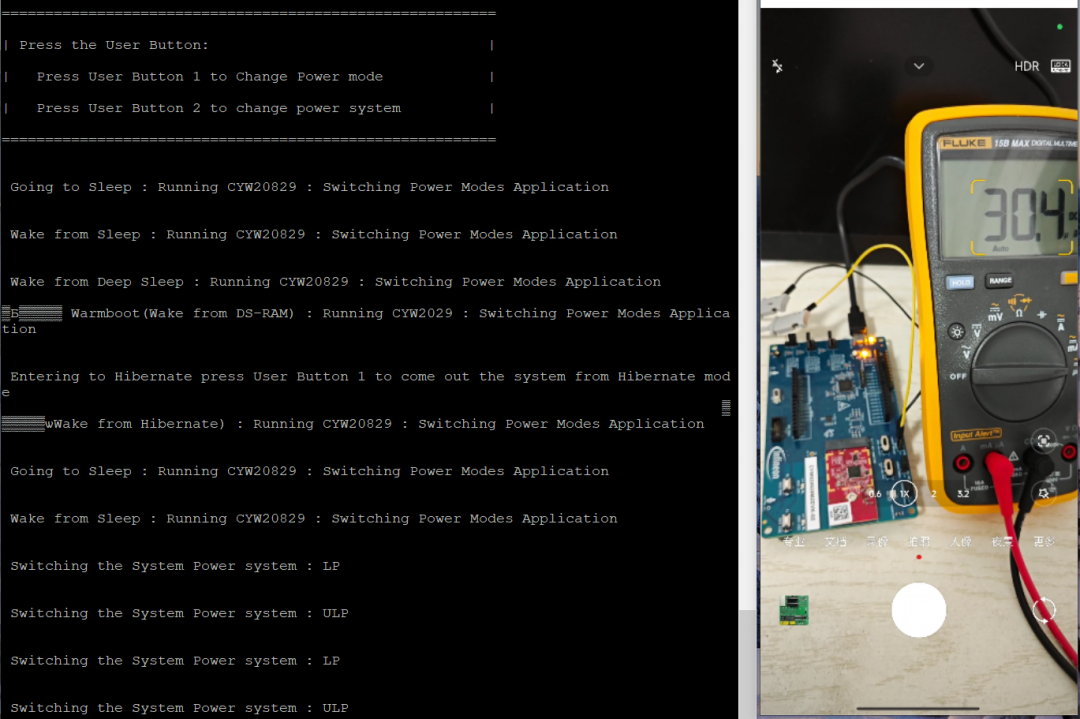

ULP系统睡眠模式，功耗为30.4uA：


下载附件

2024-7-16 22:55 上传

LP系统深度睡眠和冬眠模式，功耗已经超出电流表精度，测不出来：

冬眠模式下功耗极低，按键2无法唤醒：

：
---------------------
