AD 原理图批量修改

最近在做一个项目，需要将一个电路图copy很多张电气连接一样的原理图，这就用到了AD的修改功能。

1，批量修改net:

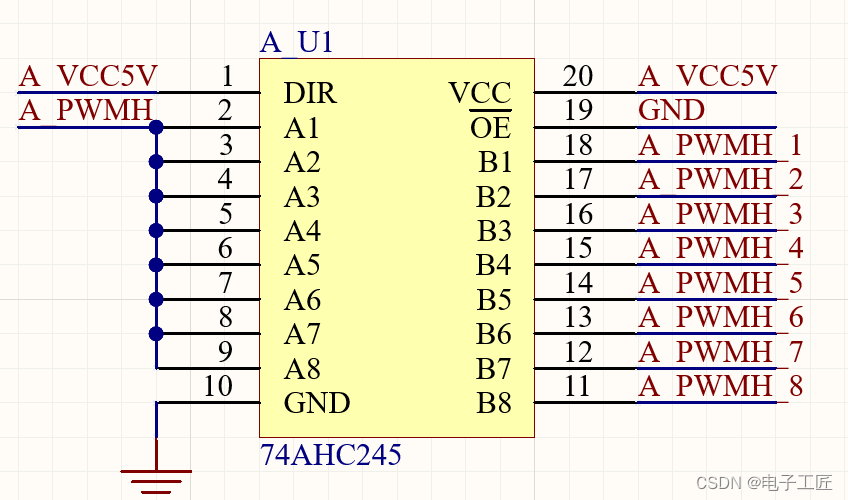

例如，原始原理图的net都是"A_"开头的

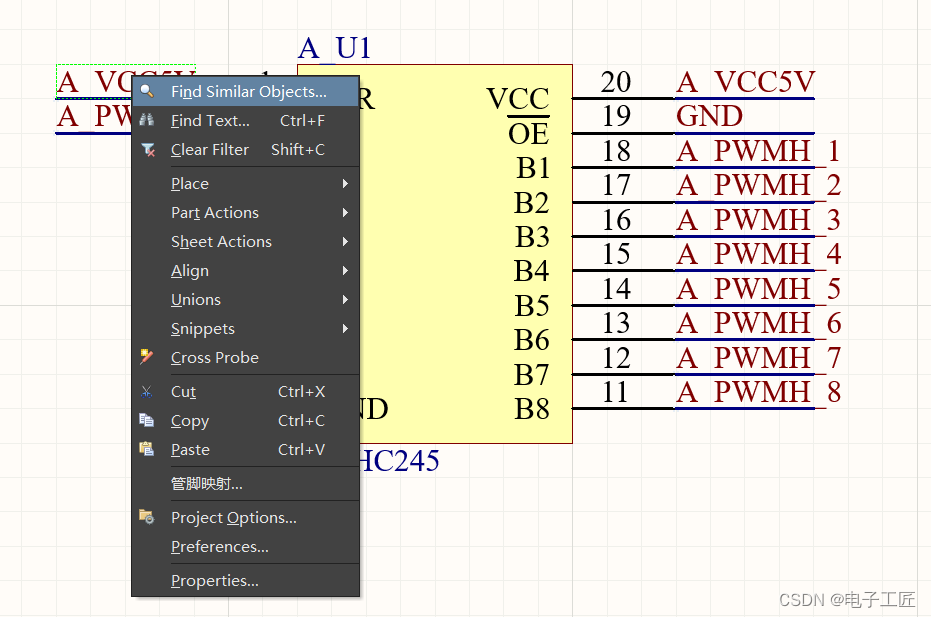

选中一个Net，右键选择“Find Similar Objects”

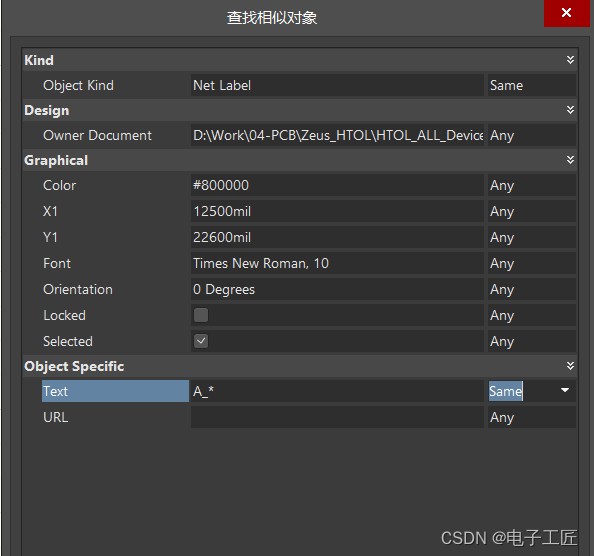

修改Text 改成 A_*，"Same", 也就是A_开头的net，都会高亮

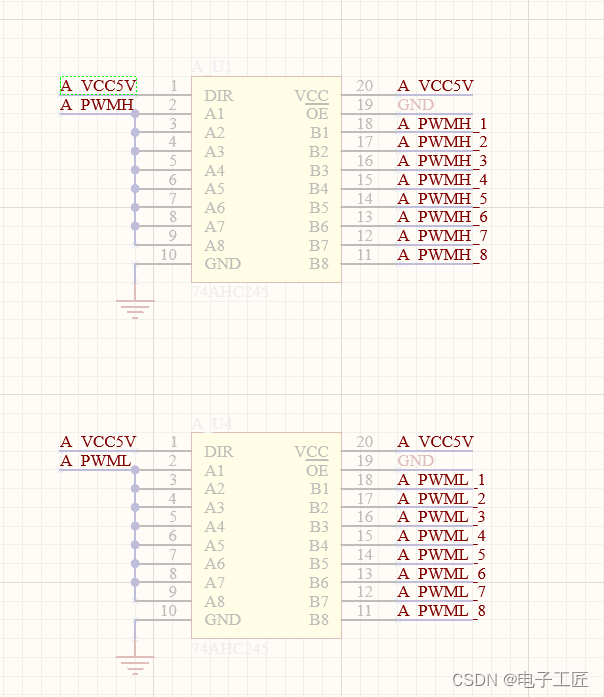

然后可以看到 以A_开头的net都是高亮的，

这时需要任意点击一个net，然后 Ctrl + A全选，

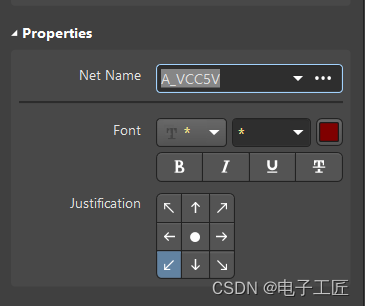

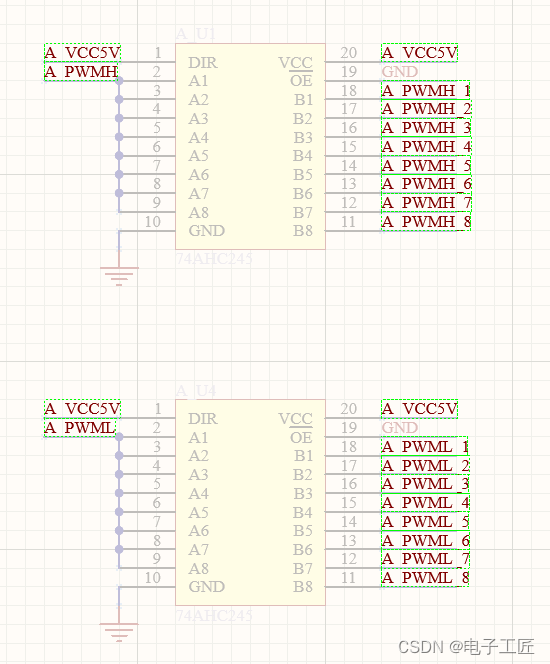

可以看到所有A_开头的net都处于选中状态，然后双击选中的net，如下图，属性对话框中点击Net Name框的三个点

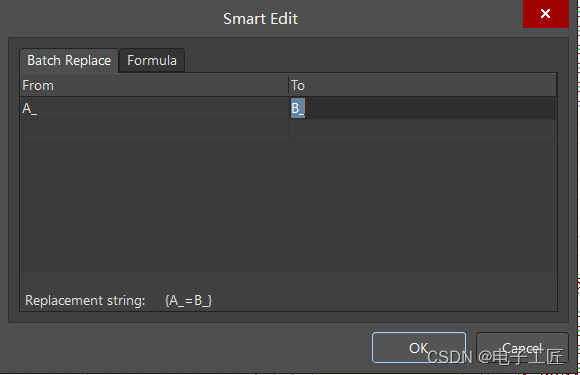

弹出对话框，修改 From栏 （原有的） 和   To栏 （需要替换的）的内容，点击OK，这时原理图的所有以“A_”为开头的net都变成了以“B_”为开头的Net

2，批量修改元件标号Designator: 和上面讲解的步骤一样

包括修改Power Object的文字都是一样的步骤
