一、直接连接两台 PC 构建 LAN

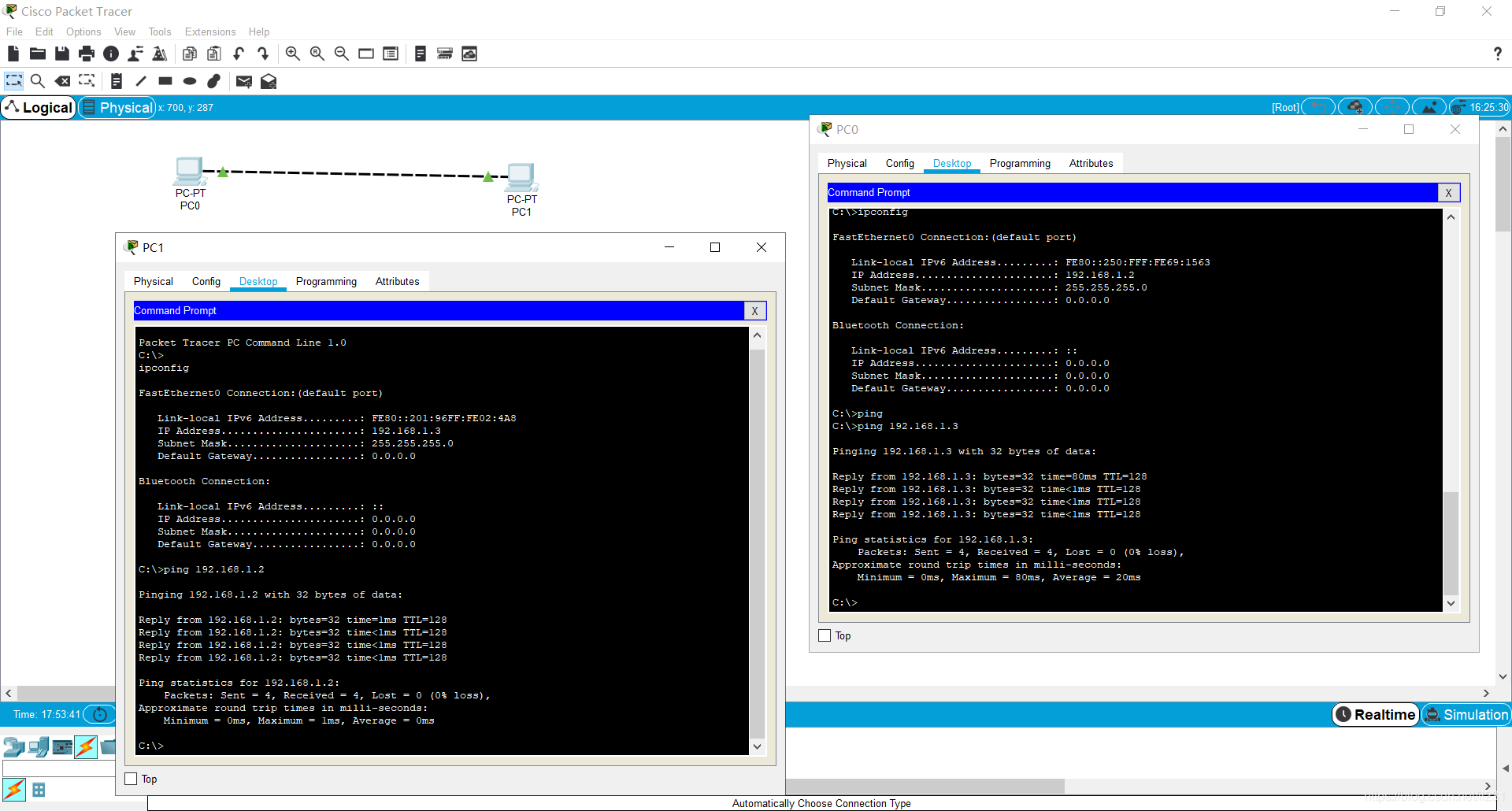

将两个计算机直接连通,设置好ip地址后相互ping,能够成功ping通,说明成功连接
在这里插入图片描述

二、用交换机构建 LAN

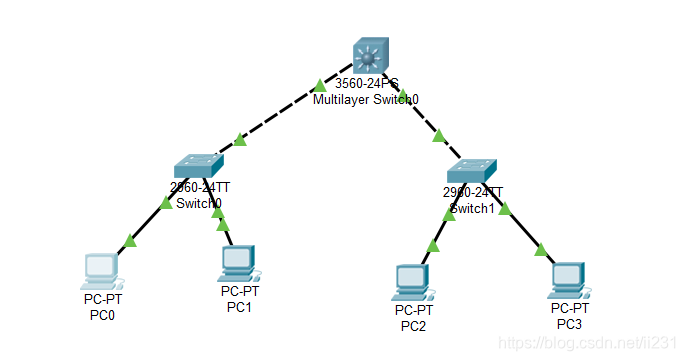

建立如下拓扑图
在这里插入图片描述
各PC的基本网络配置如下表:

机器名 IP 子网掩码
PC0 192.168.1.1 255.255.255.0
PC1 192.168.1.2 255.255.255.0
PC2 192.168.2.1 255.255.255.0
PC3 192.168.2.2 255.255.255.0

✎ 问题

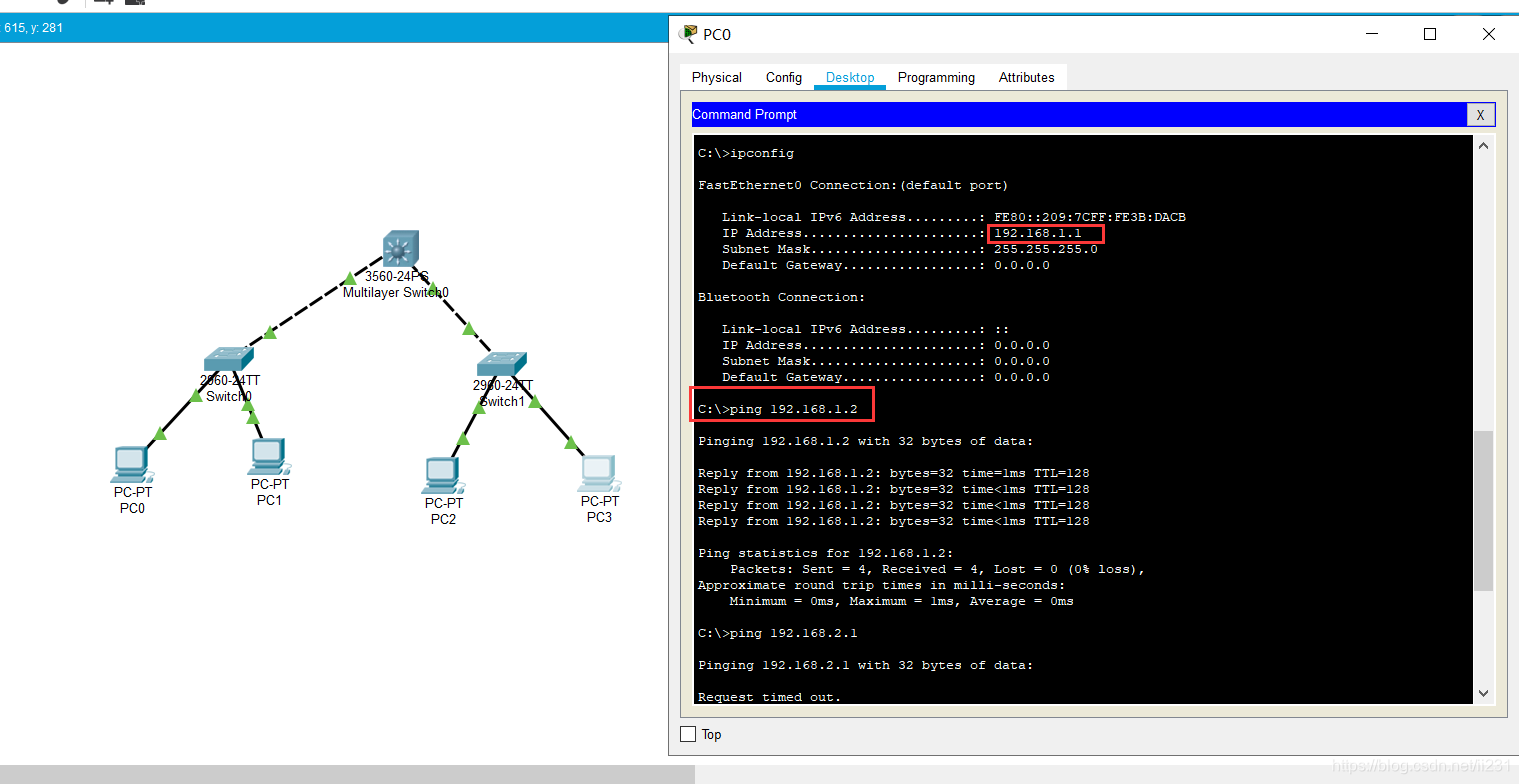

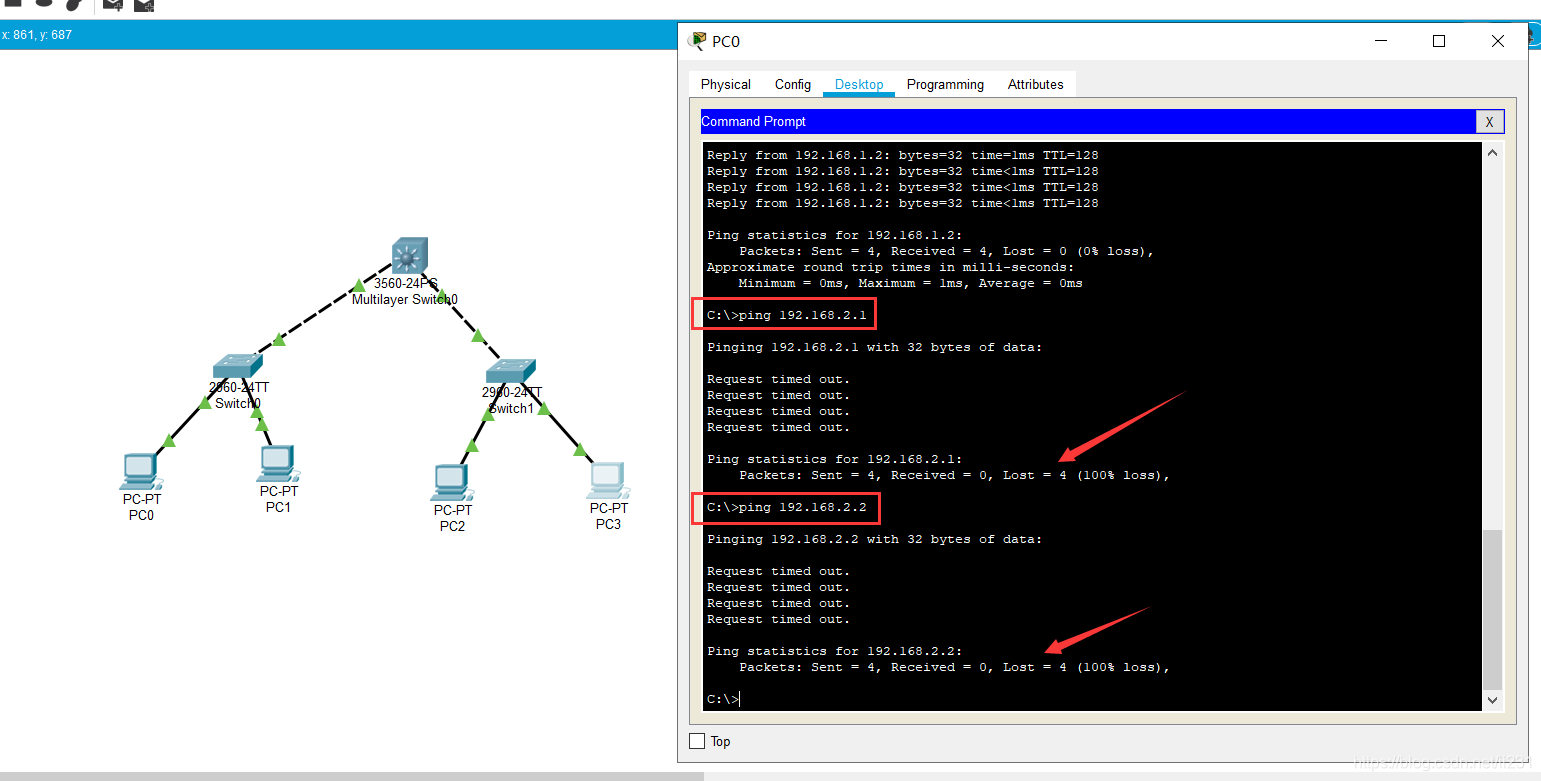

  1. PC0 能否 ping 通 PC1、PC2、PC3 ?
    在这里插入图片描述在这里插入图片描述
 如图所示可以ping通PC1,但无法ping通PC2,PC3

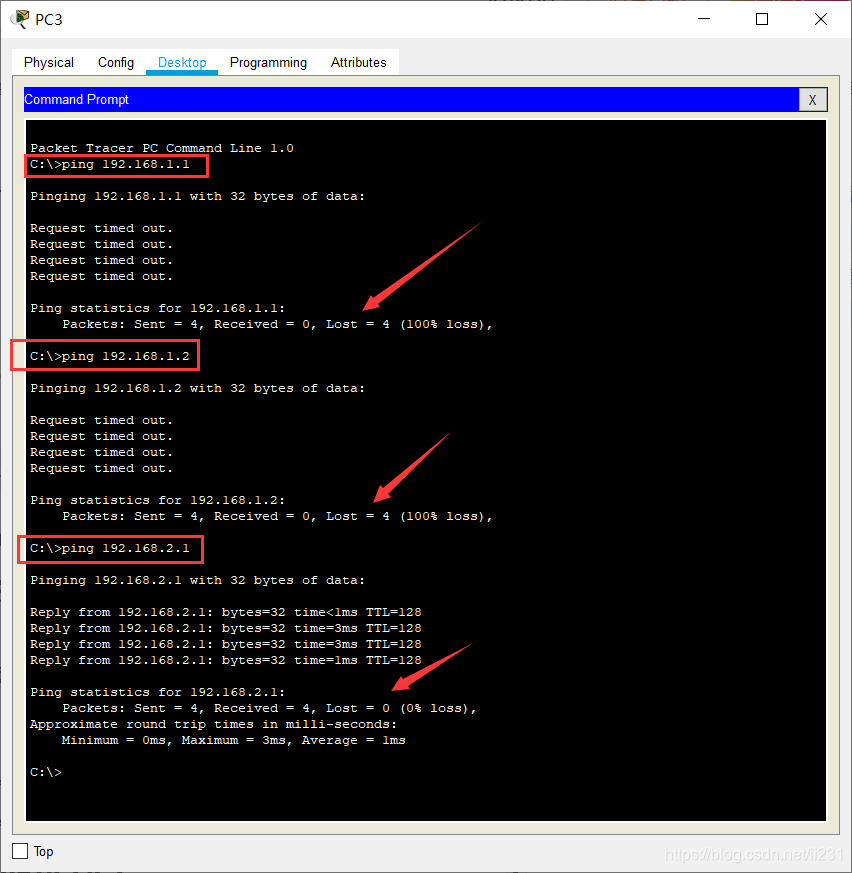

  1. PC3 能否 ping 通 PC0、PC1、PC2 ?为什么?
    在这里插入图片描述
    如图所示,能够ping通PC2,无法ping通PC0,PC1

     原因是由于PC0和PC1的网关是192.168.1.0,表示PC0和PC1在该子网下。
     同理,PC2和PC3的IP与子网掩码相与得到的网关是192.168.2.0,
     即PC3和PC0,PC1不在同一个子网下。

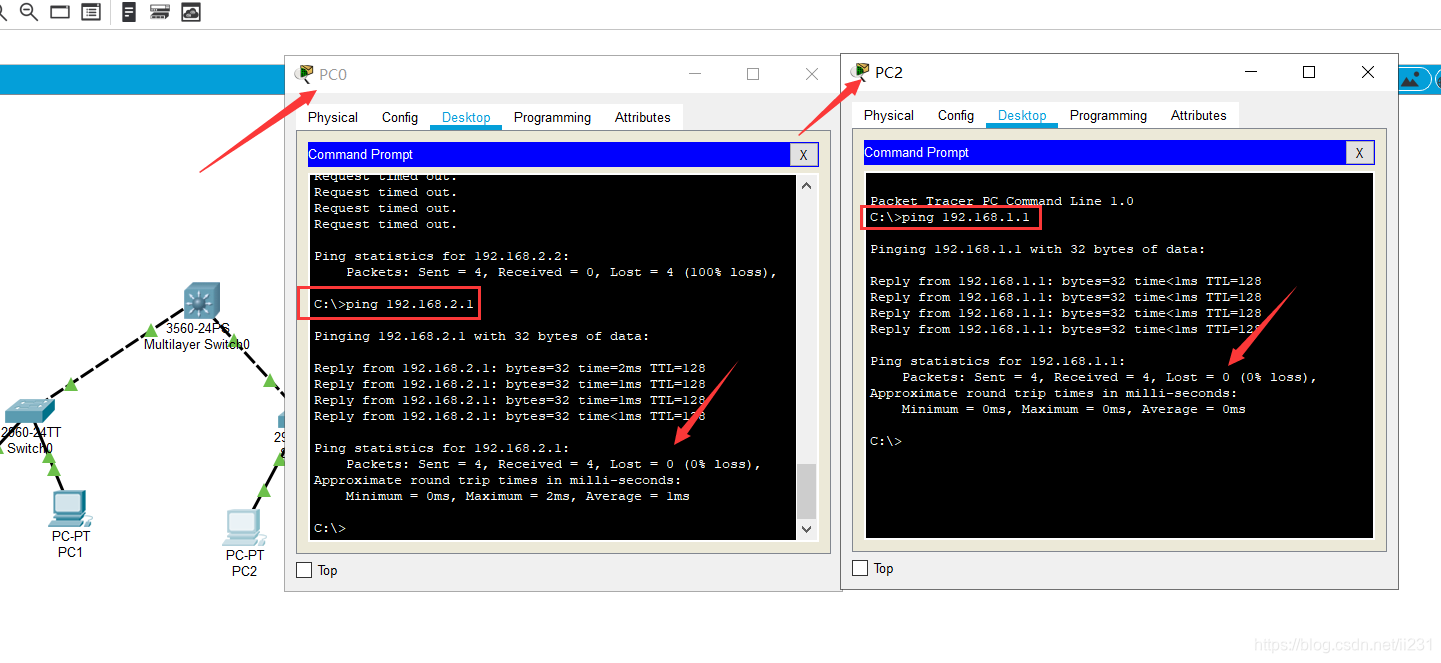

  2. 将 4 台 PC 的掩码都改为 255.255.0.0 ,它们相互能 ping 通吗?为什么?
    在这里插入图片描述

 利用PC0和PC2互相ping之后,发现可以ping通

原因是:网关号是IP地址与子网掩码逐位相与,修改子网掩码之后,PC0和PC2的网关号都变成了192.168.0.0,属于同一个子网内

  1. 使用二层交换机连接的网络需要配置网关吗?为什么?
    答: 不需要,由于二层交换机它是子网内部进行数据传输,不需经过到网关对外进行通信,所以,不需要设置网关。

✎ 试一试

集线器 Hub 是工作在物理层的多接口设备,它与交换机的区别是什么?请在 CPT 软件中用 Hub 构建网络进行实际验证。

答:集线器Hub是工作在物理层,而交换机则是工作在物理层和数据链路层。

三、交换机接口地址列表

二层交换机是一种即插即用的多接口设备,它对于收到的帧有 3 种处理方式:广播、转发和丢弃(请弄清楚何时进行何种操作)。那么,要转发成功,则交换机中必须要有接口地址列表即 MAC 表,该表是交换机通过学习自动得到的!

仍然构建上图的拓扑结构,并配置各计算机的 IP 在同一个一个子网,使用工具栏中的放大镜点击某交换机如左边的 Switch3,选择 MAC Table,可以看到最初交换机的 MAC 表是空的,也即它不知道该怎样转发帧(那么它将如何处理?),用 PC0 访问(ping)PC1 后,再查看该交换机的 MAC 表,现在有相应的记录,请思考如何得来。

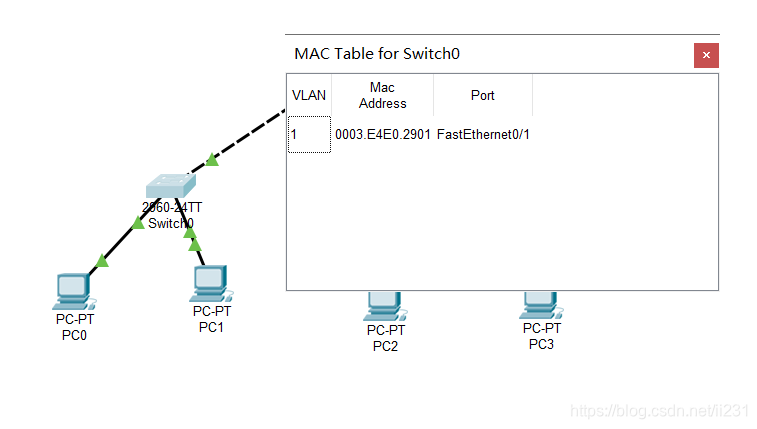

未ping时的mac表

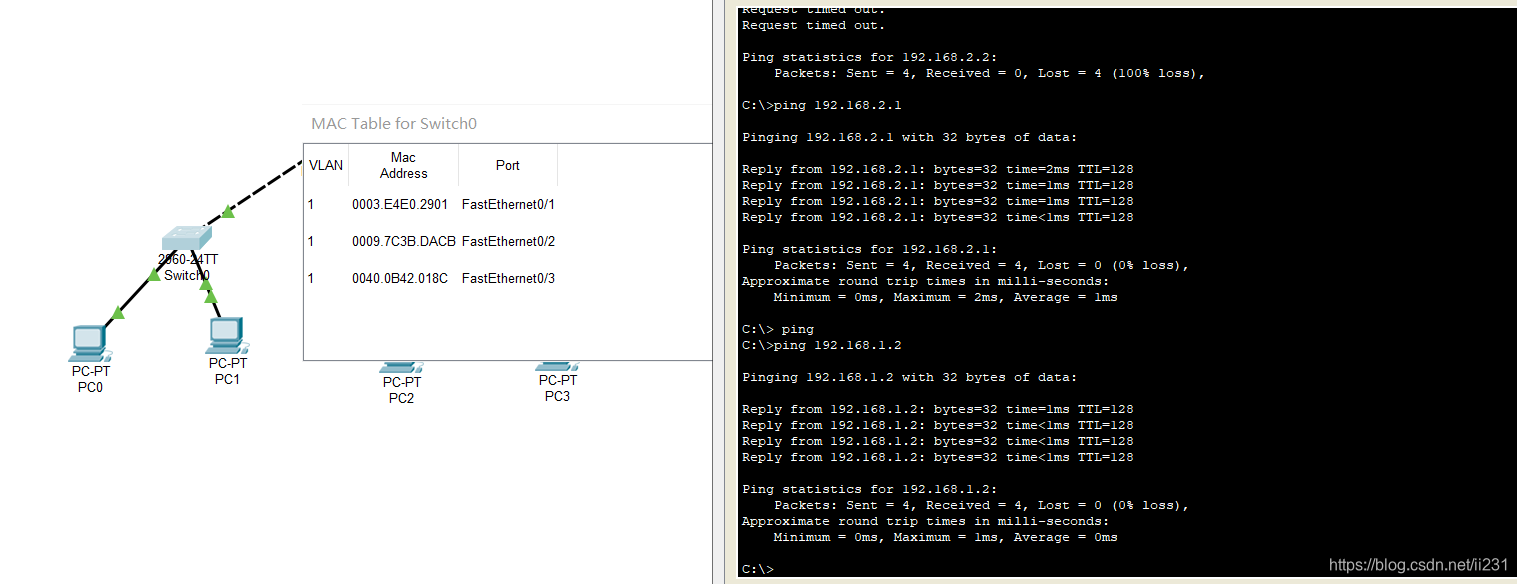

在这里插入图片描述ping过之后,mac表更新了
在这里插入图片描述
原因:当一条消息发送到一个交换机的时候,它是先在MAC表中寻找,看是否有对应的MAC地址,如果有,就转发到对应的端口;若没有,就以广播的方式发送。当有回应之后,交换机就会把目的MAC地址添加到MAC表中。

📬 秘籍

你还可以使用 CPT 的 Simulation 模式即模拟方式进一步看清楚这个过程!

四、生成树协议(Spanning Tree Protocol)

交换机在目的地址未知或接收到广播帧时是要进行广播的。如果交换机之间存在回路/环路,那么就会产生广播循环风暴,从而严重影响网络性能。

而交换机中运行的 STP 协议能避免交换机之间发生广播循环风暴。

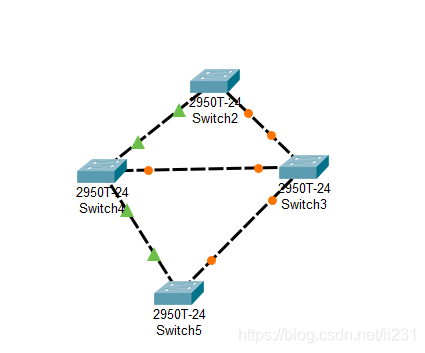

只使用交换机,构建如下拓扑:
在这里插入图片描述
这是初始时的状态。我们可以看到交换机之间有回路,这会造成广播帧循环传送即形成广播风暴,严重影响网络性能。

随后,交换机将自动通过生成树协议(STP)对多余的线路进行自动阻塞(Blocking),以形成一棵以 Switch4 为根(具体哪个是根交换机有相关的策略)的具有唯一路径树即生成树!

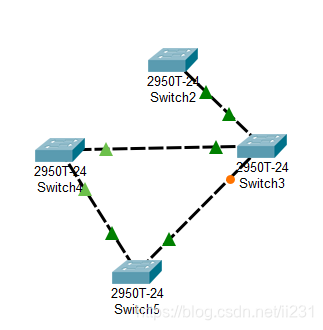

经过一段时间,随着 STP 协议成功构建了生成树后,Switch3 的两个接口当前物理上是连接的,但逻辑上是不通的,处于Blocking状态(桔色)如下图所示:
在这里插入图片描述

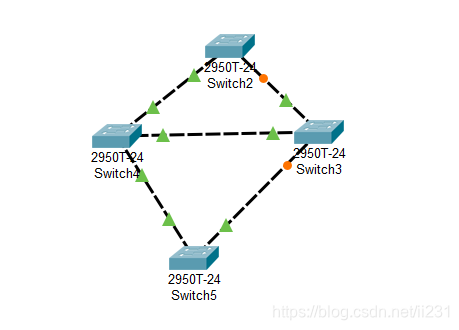

在网络运行期间,假设某个时候 Switch4 与 Switch2 之间的物理连接出现问题(将 Switch4 与 Switch2 的连线剪掉),则该生成树将自动发生变化。如下图所示:
在这里插入图片描述

🗣 注意

交换机的 STP 协议即生成树协议始终自动保证交换机之间不会出现回路,从而形成广播风暴。

📬 秘籍

使用 CPT 的 Simulation 即模拟方式可非常清楚看到这个过程!

五、路由器配置初步

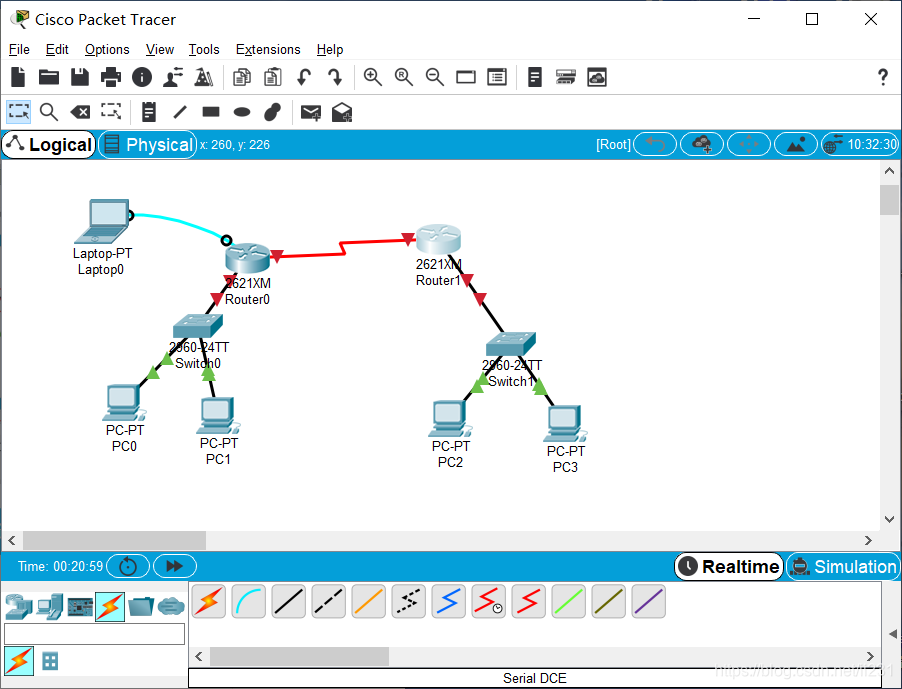

我们模拟A大学和B大学两个学校的连接,构建如下拓扑:
在这里插入图片描述

说明一

A大学与B大学显然是两个不同的子网。在不同子网间通信需通过路由器。

路由器的每个接口下至少是一个子网,图中我们简单的规划了 3 个子网:

  1. 左边路由器是A大学的,其下使用交换机连接A大学的网络,分配网络号 192.168.1.0/24,该路由器接口也是A大学网络的网关,分配 IP 为 192.168.1.1
  2. 右边路由器是B大学的,其下使用交换机连接B大学的网络,分配网络号 192.168.3.0/24,该路由器接口也是B大学网络的网关,分配 IP 为 192.168.3.1
  3. 两个路由器之间使用广域网接口相连,也是一个子网,分配网络号 192.168.2.0/24

说明二

现实中,A大学和B大学的连接是远程的。该连接要么通过路由器的光纤接口,要么通过广域网接口即所谓的 serial 口(如拓扑图所示)进行,一般不会通过双绞线连接(为什么?)。

答:双绞线一般用于短距离连接,不超过100m

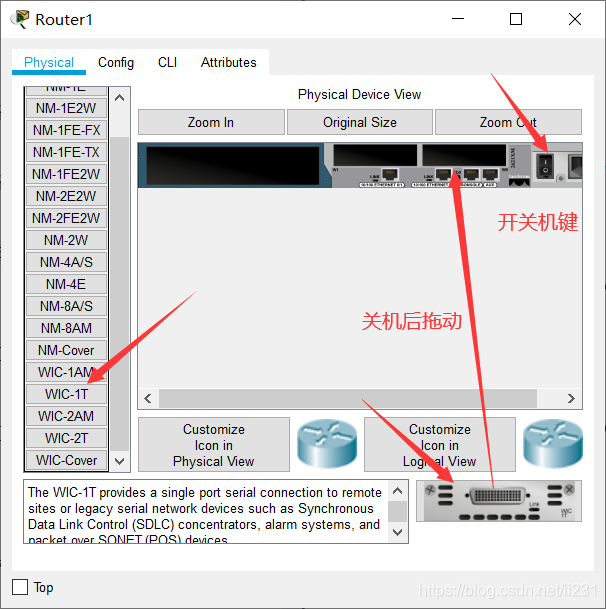

下面我们以通过路由器的广域网口连接为例来进行相关配置。请注意:我们选用的路由器默认没有广域网模块(名称为 WIC-1T 等),需要关闭路由器后添加,然后再开机启动。
在这里插入图片描述

说明三

在模拟的广域网连接中需注意 DCE 和 DTE 端(连线时线路上有提示,带一个时钟标志的是 DCE 端。有关 DCE 和 DTE 的概念请查阅相关资料。),在 DCE 端需配置时钟频率 64000

DCE(数据通信设备或者数据电路终端设备):该设备和其与通信网络的连接构成了网络终端的用户网络接口。

DTE(数据终端设备):指的是位于用户网络接口用户端的设备,它能够作为信源、信宿或同时为二者。

说明四

路由器有多种命令行配置模式,每种模式对应不同的提示符及相应的权限。

请留意在正确的模式下输入配置相关的命令。

User mode:用户模式
Privileged mode:特权模式
Global configuration mode:全局配置模式
Interface mode:接口配置模式
Subinterface mode:子接口配置模式

说明五

在现实中,对新的路由器,显然不能远程进行配置,我们必须在现场通过笔记本的串口与路由器的 console 接口连接并进行初次的配置(注意设置比特率为9600)后,才能通过网络远程进行配置。这也是上图左上画出笔记本连接的用意。

说明六

在路由器的 CLI 界面中,可看到路由器刚启动成功后,因为无任何配置,将会提示是否进行对话配置(Would you like to enter the initial configuration dialog?),因其步骤繁多,请选择 NO

A大学的ROUTER 0配置
以太网口:

Router>enable   // 从普通模式进入特权模式
Router#configure terminal   // 进入全局配置模式
Router(config)#interface f0/0   // 进入配置以太网口模式
Router(config-if)#ip address 192.168.1.1 255.255.255.0   // 配置该接口的 IP
Router(config-if)#no shutdown   // 激活接口
Router(config-if)#^z   // 直接退到特权模式
Router#

广域网口:

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int s0/0   // 进入配置广域网口模式
Router(config-if)#ip address 192.168.2.1 255.255.255.0   //配置该接口的 IP
Router(config-if)#clock rate 64000    // 其为 DCE 端,配置时钟频率
Router(config-if)#no shutdown   // 激活接口
Router(config-if)#^z   // 直接退到特权模式
Router#

B大学的ROUTER 1配置:
以太网口:

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int f0/0   // 进入配置以太网口模式
Router(config-if)#ip address 192.168.3.1 255.255.255.0   // 配置该接口的 IP
Router(config-if)#no shutdown   // 激活接口
Router(config-if)#^z   // 直接退到特权模式
Router#

广域网口:

Router>en   // 从普通模式进入特权模式
Router#conf t   // 进入全局配置模式
Router(config)#int s0/0   // 进入配置广域网口模式
Router(config-if)#ip address 192.168.2.2 255.255.255.0   //配置该接口的 IP
Router(config-if)#no shutdown   // 激活接口
Router(config-if)#^z   // 直接退到特权模式
Router#

PC机网络配置

节点名 IP 子网掩码 网关
A大学 PC0 192.168.1.2 255.255.255.0 192.168.1.1
A大学 PC1 192.168.1.3 255.255.255.0 192.168.1.1
B大学 PC2 192.168.3.2 255.255.255.0 192.168.3.1
B大学 PC3 192.168.3.3 255.255.255.0 192.168.3.1

✎ 问题

现在交通大学内的各 PC 及网关相互能 ping 通,重庆大学也类似。但不能从交大的 PC ping 通重大的 PC,反之亦然,也即不能跨子网。为什么?

答:原因是在路由表中都没能够到达对方的路由路径,所以就无法ping通。</
