波形和函数发生器（Waveform and Function Generator）

1、波形和函数发生器、任意波形发生器和信号发生器的区别

1.1、Keysight分类

波形/函数发生器 （Waveform and Function Generator）	33622A可以生成方波、三角波、锯齿波和脉冲波等很多种常见波形，正弦波频率可以达到120MHz	便宜
任意波形发生器 （Arbitrary Waveform Generator）	M8199A是是德科技最快速的任意波形发生器，它能够同时在四个通道上进行采样，采样率高达 128 GSa/s。	昂贵
信号发生器 （Signal Generator）	E8257D可以生成射频信号，频率可以达到67GHz	昂贵

1.2、Tek分类

Keysight	Tek
波形/函数发生器（Waveform and Function Generator）	任意波函数发生器（Arbitrary Function Generator，AFG）
任意波形发生器（Arbitrary Waveform Generator）	任意波形发生器（Arbitrary Waveform Generator，AWG）
信号发生器（Signal Generator）	RF信号发生器（RF Signal Generator）

2、性能指标

2.1、输出频率（Frequency）

输出频率指的是输出正弦波时的频率，输出如方波、三角波、锯齿波和脉冲波时时达不到标称的输出频率的。

2.2、采样率（Sample Rate）

采样率是 DAC 在给定时间间隔内可以采样的样点数量。该技术指标的单位为Msa/s或Gsa/s。采样率决定了波形和函数发生器输出信号的最大频率分量。

2.3、垂直分辨率（Resolution）

DAC的位数。

2.4、正弦波频谱纯度

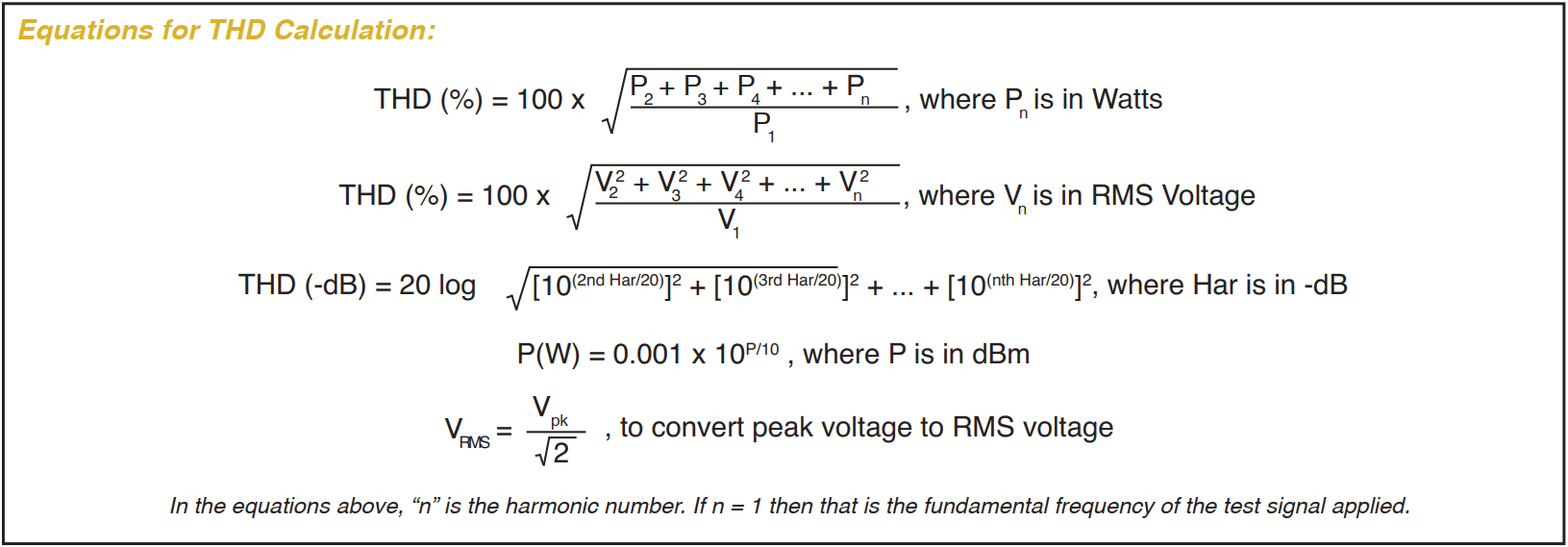

2.4.1、总谐波失真（Total Harmonic Distortion，THD）

当要测试ADC的时候，需要给ADC输入正弦波信号，此时应该选择波形和函数发生器。而且，波形和函数发生器发出的正弦波频率越高，则 THD越差，此时可能需要外加Bandpass filter，TI有一些Bandpass filter的推荐型号。

有一种说法是，要测试10bit的ADC，需要THD＜0.03%（-70dB），这是很多国产波形和函数发生器做不到的指标，国外大厂型号33622A也只能刚刚好做到0.03%。

2.4.2、相位噪声（Phase Noise）

2.5、抖动（Jitter）

3、Matlab控制33622A
