ArcGIS行政区位图制作流程（附行政区划练习数据）

行政区划图不规范？不好看？作图很是头疼？这种种问题，今天以贵州省为例，制作一幅较为标准的行政区划图。

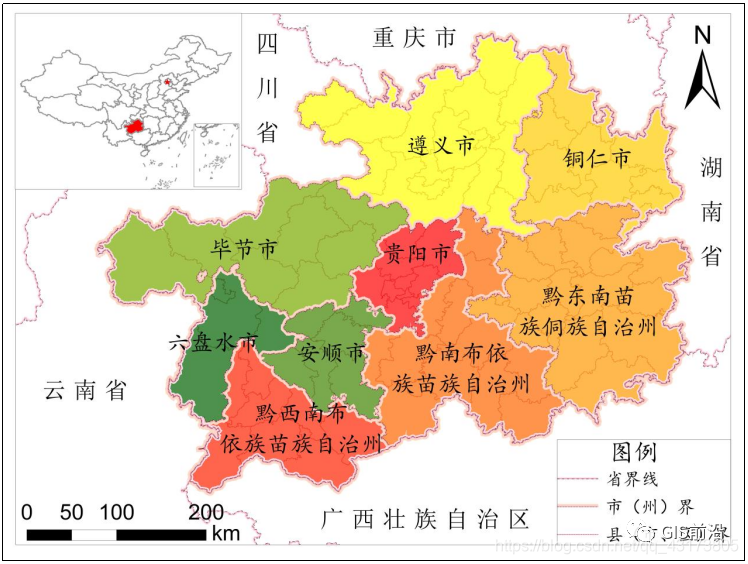

效果图如下：


01
数据准备

中国基础数据（国界线、中国行政区_包含南海九段线）

贵州省基础数据（贵州省高程数据、省界、市界、县界）

符号库

文末有连续数据下载链接

02
数据转换

所有矢量数据均需转为线图层。

03

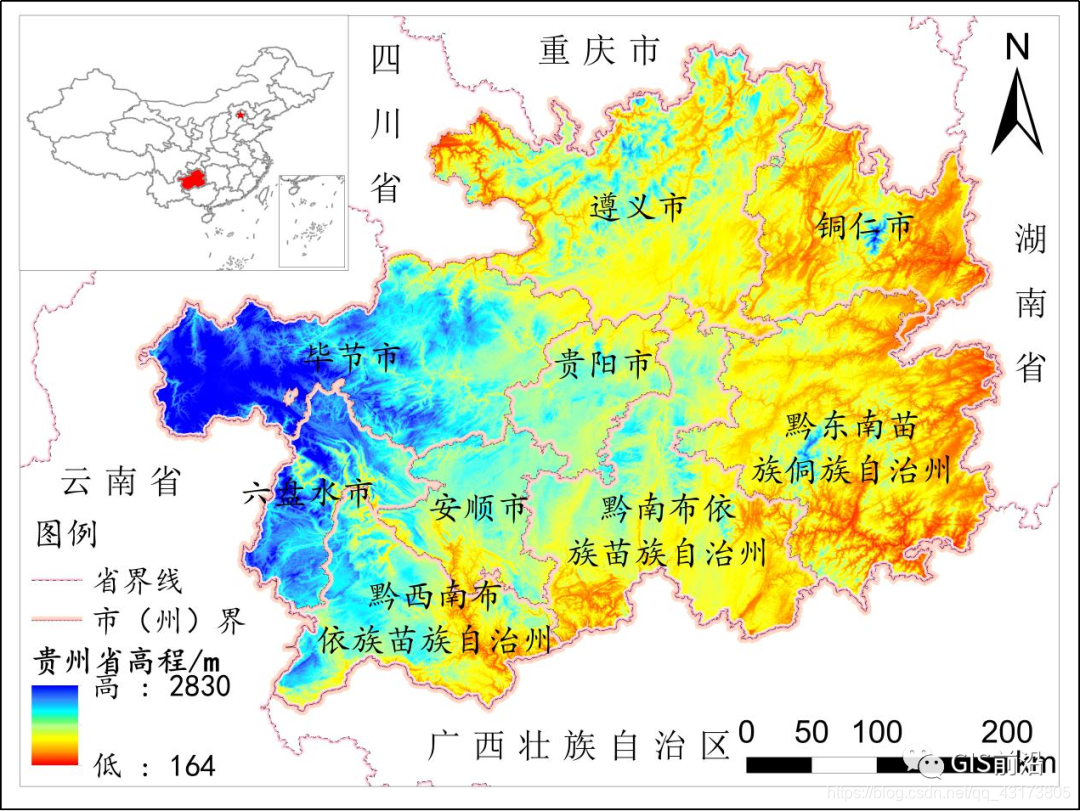

制图（以图1为例）

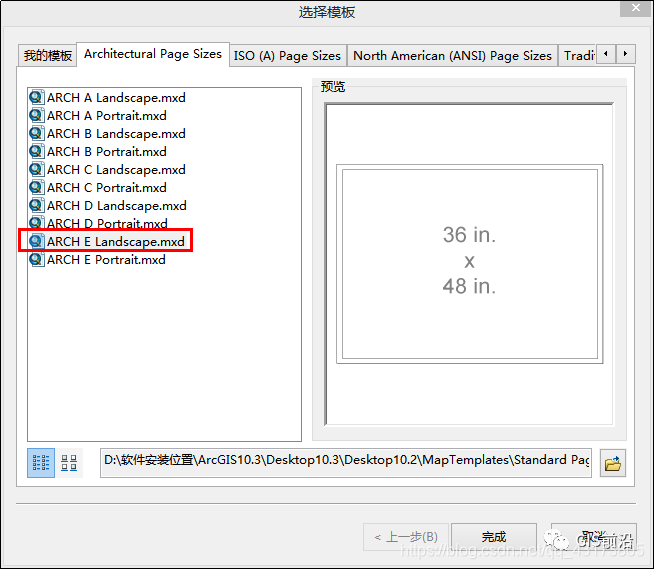

（1）选择合适的数据框

（2）插入3个数据框并命名
（3）添加相应数据并调整相应位置

（4）调整图层符
（5）在中国的小图中调整自己的研究区颜色并添加首都

（6）调整研究区图层符号

（7）制作蒙版透明效果

7.1添加市界面并调整颜色


7.2调整透明度


7.3字段换行标注（代码放最后）

7.4调整图层顺序及背景颜色

选中中国地图及九段线图层—右键—顺序—放置顶层；右键属性设置背景颜色


7.5添加图例比例尺及其他图层名称导出地图

（不在这里详细讲解）

附件 换行标注完整代码及解释
Function FindLabel ([Prefecture] ) //[Prefecture]为标注字段名称，根据自己需要替换//

n=len( [Prefecture] )

if (n<5) then

 FindLabel = [Prefecture]

else

  FindLabel = left( [Prefecture] ,4) & vbnewline & right( [Prefecture] ,n-4)

end if

End Function

Function myFind( Prefecture,wd)

n=len(Prefecture)

if (n<wd+1) then

 myFind = Prefecture

else

  myFind = left(Prefecture,wd) & vbnewline & right(Prefecture,n-wd)

end if

End Function

Function FindLabel( [Prefecture] )

FindLabel= myFind( [Prefecture],4)  // 数值4代表中文4个字节后换行标注，可以更具实际需要进行修改//

End Function
