UML sequence diagram中Combined Fragment的几种类型说明

Combined Fragment，中文为组合块。在画sequence diagram时会用到。一般常用的为alt和loop。现在将其余的几种类型做如下解释

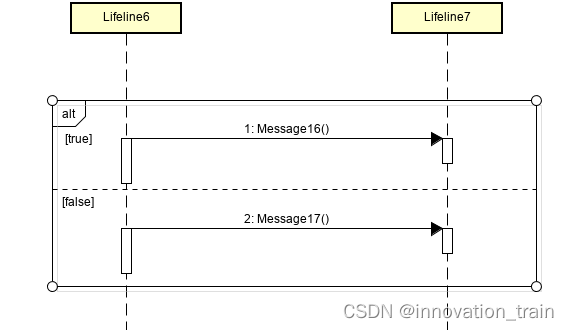

• alternative fragment： 类似与 if…else。

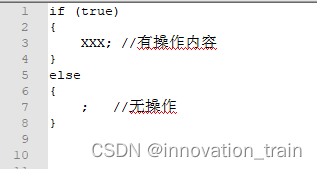

• option fragment：相当于只有一个operand有内容的alt。即相当于代码中的if。





• parallel fragment：表示并发，同时执行。
• loop fragment：与 for 、while或者 do...while对应
• break fragment ：与 for … break 或 while…break对应
• critical fragment：并发执行时访问临界资源
• assert fragment ： 断言，执行动作之前先进行判断，符合判定条件才继续执行
• strict fragment： 强有序，几个动作的执行严格遵循一定的顺序（不在同一条生命线也要遵循有序性）
• seq fragment ：弱有序，不在同一条生命线上的操作的顺序任意，在同一条生命线上的操作严格有序
• ignore fragment (“ignore{item1, item2, …}”) 忽略指定操作
• consider fragment (“consider{item1, item2, …}”) 除指定操作外，忽略其他操作
• neg fragment (“neg”) 当系统失败（超时或宕机）时的操作为negative

参考：UML Sequence Diagrams - Graphical Notation Reference (uml-diagrams.org)
