主站通过SDO修改从站心跳时间的详细指南

主站通过SDO修改从站心跳时间的详细指南

一、CANopen心跳机制概述

在CANopen协议中，心跳机制是保证网络可靠性的核心功能：

心跳生产者：从站设备定期发送心跳报文

心跳消费者：主站设备监控心跳报文

心跳时间：由对象字典索引 0x1017 定义（子索引0），单位为毫秒

超时处理：主站检测到心跳超时可触发从站复位或错误处理

二、配置步骤

1. 从站对象字典配置
   在 objdictedit 中配置心跳时间参数：

python

添加心跳时间对象字典项

AddEntry(
    index=0x1017,
    subindex=0,
    name="Heartbeat Time",
    objecttype=0x7,  # VAR类型
    datatype=0x0006, # UNSIGNED16
    access="rw",     # 读写权限
    default=1000     # 默认1000ms
)

2. 主站SDO写操作原理

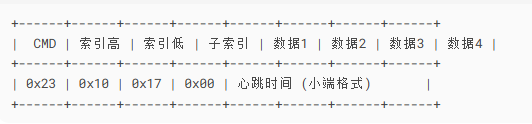

   主站通过SDO修改心跳时间的数据结构：

CMD：0x23 表示快速SDO写（4字节数据）

索引：0x1017

子索引：0x00

数据：16位心跳时间值（小端格式）

三、代码实现示例

主站端代码（C语言）
c

#include <canfestival.h>

// 修改从站心跳时间函数
void set_heartbeat_time(CO_Data* d, UNS8 node_id, UNS16 time_ms)
{
    UNS32 abort_code = 0;
    UNS8 data[4] = {0};

    // 将心跳时间转换为小端格式
    data[0] = time_ms & 0xFF;         // 低字节
    data[1] = (time_ms >> 8) & 0xFF;  // 高字节

    // 发送SDO写请求
    UNS8 res = SDOwrite(d, node_id,
                        0x1017, 0x00, // 索引和子索引
                        sizeof(data), data,
                        0,            // 无大小指示
                        0,            // 块传输禁用
                        &abort_code);

    if (res != SDO_SUCCESS) {
        printf("SDO write failed! Error: 0x%08lX\n", abort_code);
    } else {
        printf("Heartbeat time set to %d ms for node %d\n", time_ms, node_id);
    }
```c
}

// 主程序示例
int main()
{
// 初始化CANopen主站
canOpen(&master_data);

// 设置节点2的心跳时间为500ms
set_heartbeat_time(&master_data, 2, 500);

// 设置节点3的心跳时间为2000ms
set_heartbeat_time(&master_data, 3, 2000);

while(1) {
    // 主循环处理
    canReceive(&master_data);
}
return 0;

}

从站端处理（自动由CanFestival处理）
从站协议栈会自动处理SDO写入并更新心跳定时器：

```c
c

```c
// CanFestival内部处理逻辑（简化）
void _storeOD(CO_Data* d, UNS16 index, UNS8 subindex)
{
    if(index == 0x1017 && subindex == 0) {
        // 获取新心跳时间值
        UNS16 hb_time = * (UNS16*)d->objdict->OD[index].pSubindex[subindex].pObject;

        // 更新心跳定时器
        setTimer(&d->heartbeatTimer, hb_time);

        // 重启心跳生产
        restartHeartbeat(d);
    }
}

## 四、完整工作流程

1.主站发起SDO写请求

构造SDO报文：索引0x1017，子索引0x00

包含新的心跳时间值（小端格式）

通过CAN总线发送到目标从站

2.从站接收并处理SDO

验证SDO访问权限（RW权限）

检查数据范围（典型值100-65535ms）

更新对象字典值

触发 _storeOD 回调函数

3.从站更新定时器

停止当前心跳定时器

使用新值重新配置定时器

重启心跳报文发送

4.主站确认修改

接收SDO成功响应（空报文）

监控新的心跳报文间隔

更新心跳超时检测逻辑

## 五、关键注意事项

1.取值范围

最小值：通常不小于100ms（避免总线过载）

最大值：不超过65535ms（约65秒）

0值：禁用心跳（不推荐）
![在这里插入图片描述](https://i-blog.csdnimg.cn/direct/bffe3a9cb06f43f9aa29ee0904d69975.png)

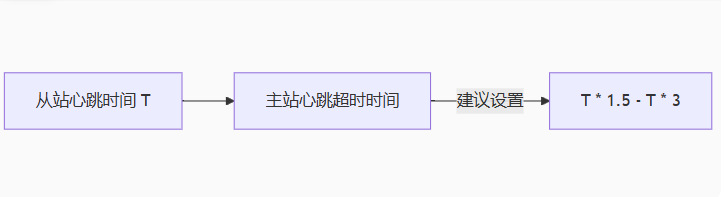

2.超时时间关系

图表
代码




3.错误处理

SDO中止代码：

0x06010000：不支持访问

0x06090011：子索引不存在

0x06070010：数据类型不匹配

0x06090030：超出范围值

超时处理：

c

```c

```c
// 主站心跳超时回调 void heartbeatTimeout(CO_Data* d, UNS8 node_id) { printf("Node %d heartbeat timeout!\n", node_id); // 触发从站复位或错误处理 sendNMTcommand(d, node_id, NMT_Reset_Node); }

## 六、调试技巧

日志监控

主站日志：记录所有SDO请求/响应

从站日志：记录对象字典修改事件

CAN分析仪捕获

过滤SDO报文：ID=0x600 + 节点ID (请求)，0x580 + 节点ID (响应)

示例报文：

请求: 23 17 10 00 00 02 00 00  // 设置500ms (0x01F4)
响应: 60 17 10 00 00 00 00 00  // 成功响应
实时验证

使用 objdictedit 连接从站查看对象字典

通过主站读取 0x1017 值确认修改

## 七、进阶应用

动态调整策略

c

```c
// 根据网络负载动态调整心跳
void adjust_heartbeat(CO_Data* d, UNS8 node_id, float load_factor)
{
    UNS16 current_time = read_heartbeat_time(d, node_id);
    UNS16 new_time = current_time * (1.0 + load_factor);

    // 限制在有效范围内
    new_time = (new_time < 100) ? 100 : new_time;
    new_time = (new_time > 5000) ? 5000 : new_time;

    set_heartbeat_time(d, node_id, new_time);
}

多节点批量配置

c

void set_all_heartbeats(CO_Data* d, UNS16 time_ms)
{
    for(UNS8 i = 1; i <= MAX_NODES; i++) {
        if(node_exists(d, i)) { // 检查节点在线
            set_heartbeat_time(d, i, time_ms);
        }
    }
}

心跳与节点保护结合

c

// 配置节点保护时间（索引0x100C）
void configure_node_guarding(CO_Data* d, UNS8 node_id)
{
    // 设置保护时间 = 心跳时间 * 2
    UNS16 hb_time = read_heartbeat_time(d, node_id);
    set_guard_time(d, node_id, hb_time * 2);
}

通过SDO修改心跳时间是CANopen网络管理的基础操作，合理配置可显著提高系统可靠性。建议在系统启动阶段设置初始值，并在运行中根据网络状态动态调整。
