线路电压(kv)	输送容量(MV)	输送距离(km)
6	0.1~0.2	4~15
10	0.2~2.0	6~20
35	2~10	20~50
110	10~50	50~150
220	100~500	100~300
330	200~800	200~600
500	1000~1500	250~850

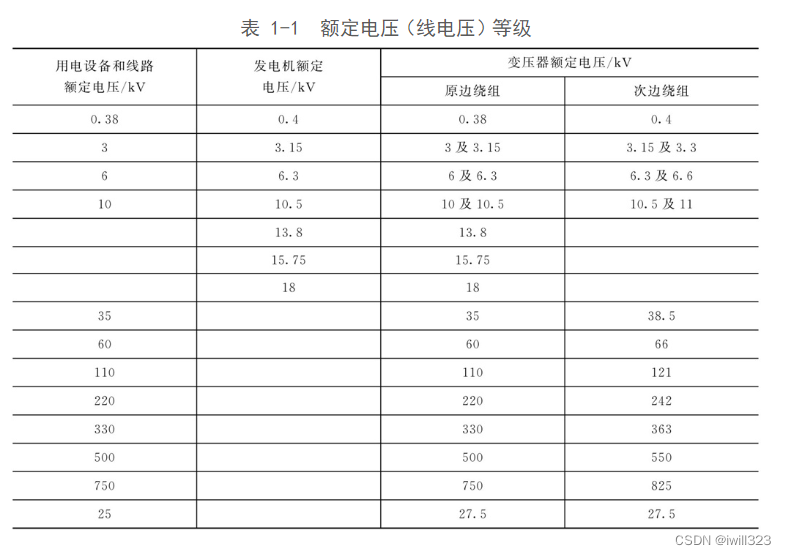

额定电压

发电机、变压器、用电设备等正常运行时具有最大经济效益的电压

由于电网中有电压损失，致使各点实际电压偏离额定值。某一级的额定电压是以用电设备为中心而定的。

输电线路允许的电压损耗

用电设备端压允许在额定电压UN的5%内波动，沿线路的电压降落一般不超过10％

用电设备的额定电压

用电设备的额定电压和系统的额定电压相等。

电力线路的额定电压

电力线路的额定电压和系统的额定电压相等。

线路始端电压不高于额定值的105％，末端电压不低于额定值的95％

发电机的额定电压

发电机往往接在线路始端，因此： UN(1+5%)

变压器的额定电压
1. 一次侧相当于用电设备

当变压器直接连在线路上时，额定电压就是用电设备额定电压：U1N = UN

当变压器接于发电机引出端时，额定电压应与发电机额定电压相同： U1N = UN(1+5%)

2. 二次侧相当于发电机

考虑到变压器承载时自身电压损失(按5%计)，并且考虑到线路电压损失(按5%计)，二次绕组额定电压应比电网额定电压高10%：U2N = UN(1+10%)

空载：U2N = UN(1+5%)

变压器短路电压<7%或直接连负载时：U2N = UN(1+5%)

例题

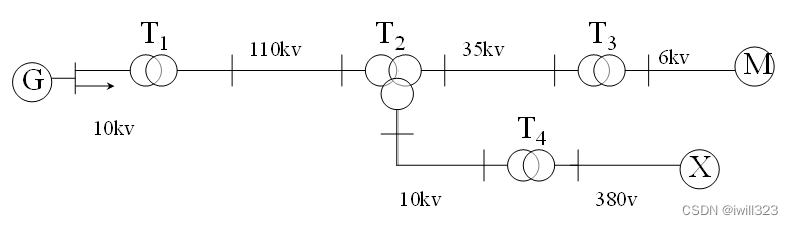

确定图中电力系统各元件的额定电压

G:10.5kv
T1:10.5/121kv T2:110/38.5/11kv
T3:35/6.3kv T4:10kv/400v
M: 6kv L:380v

电力网

按电压等级的高低、供电范围的大小的分类

地方电力网：电压等级在35kV及以下，供电半径在20～50km以内
区域电力网：电压等级在35kV以上（一般为110kV、220kV），供电半径超过50km，联系较多发电厂的网络
超高压远距离输电网：电压等级为330kV～500kV的网络，其主要任务是把远处发电厂生产的电能输送到负荷中心，同时还联系若干区域电力网形成跨省、跨地区的大型电力系统

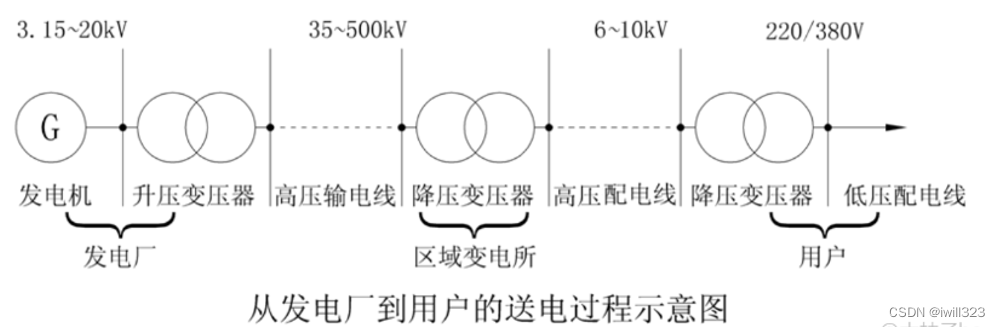

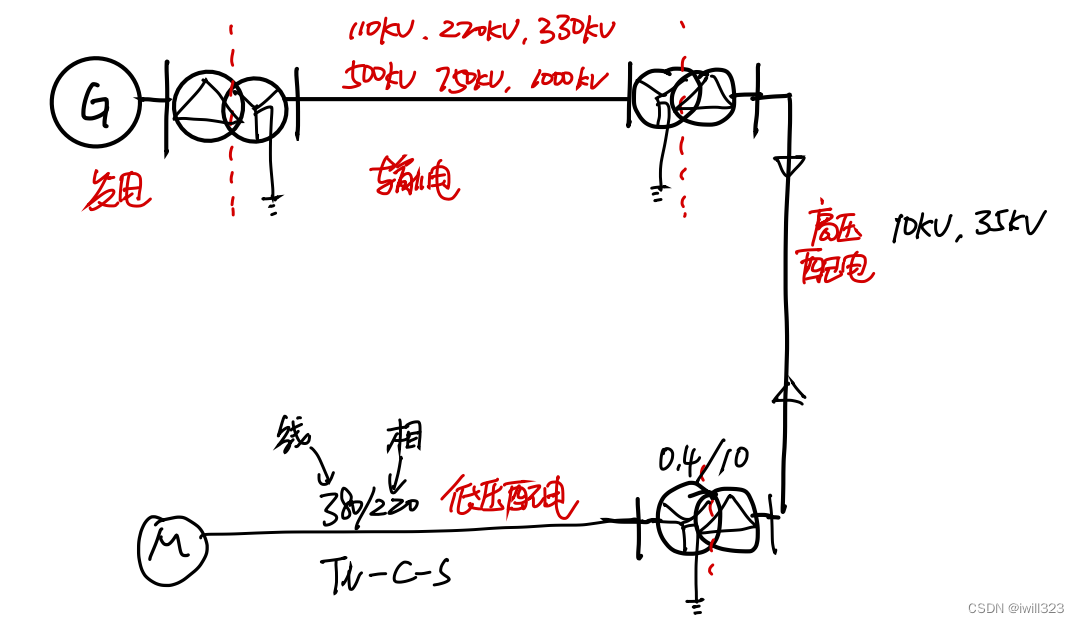

我国发电厂的发电机组输出额定电压为~20KV，随着大型发电厂的建成投产及输电距离的增加，为了减少线路能耗、压降，以及节约有色金属和降低线路工程造价，必须经发电厂中的升压变电所升压至35~500KV，再由高压输电线传送到受电区域变电所，降压至6~10KV，经高压配电线送到用户配电变电所降压至220/380V 低压，供用电设备使用。
