【气动学】基于 simulink模拟导弹六自由度仿真（距离 速度 攻角 偏航角等）

✅作者简介：热爱数据处理、数学建模、仿真设计、论文复现、算法创新的Matlab仿真开发者。

🍎更多Matlab代码及仿真咨询内容点击 🔗：Matlab科研工作室

🍊个人信条：格物致知，期刊达人。

🔥 内容介绍

摘要: 本文旨在利用MATLAB/Simulink平台搭建一个导弹六自由度运动仿真模型，并通过模拟分析导弹在不同初始条件和控制策略下的运动轨迹及关键参数（如距离、速度、攻角、偏航角等）的变化规律。通过仿真结果，可以深入了解导弹的飞行动力学特性，为导弹控制系统的设计与优化提供理论依据和数据支持。本文将详细阐述模型的建立过程、关键参数的选取以及仿真结果的分析，并对未来研究方向进行展望。

关键词: 导弹六自由度；Simulink；气动学；仿真；控制系统

1. 引言

导弹作为一种重要的精确制导武器，其飞行轨迹的精确性和稳定性至关重要。准确预测导弹的飞行轨迹，并对影响其飞行性能的关键参数进行分析，是导弹设计和控制系统研发的核心任务。传统的分析方法主要依赖于复杂的数学模型和繁琐的计算，而基于Simulink的仿真技术为导弹动力学研究提供了一种高效、直观且可视化的途径。Simulink强大的建模能力和丰富的工具箱，使得我们可以方便地建立导弹六自由度运动模型，并模拟其在各种飞行条件下的运动状态，从而深入了解其动力学特性。本文将重点关注基于Simulink的导弹六自由度运动仿真，并分析其距离、速度、攻角、偏航角等关键参数。

2. 导弹六自由度运动模型的建立

导弹的六自由度运动模型描述了导弹在三维空间中的平移和旋转运动，包含三个平移自由度（沿X、Y、Z轴的位移）和三个旋转自由度（绕X、Y、Z轴的旋转，即滚转角、俯仰角和偏航角）。建立该模型需要考虑以下几个方面：

• 气动力模型: 这是模型的核心部分，需要根据导弹的几何形状、飞行速度和攻角等参数计算气动力的各个分量，包括升力、阻力、侧力以及相应的力矩。这通常需要借助于计算流体力学 (CFD) 软件进行数值模拟，或者采用经验公式和风洞试验数据进行拟合。本文采用简化的气动力模型，该模型基于经验公式，并考虑了攻角和侧滑角的影响。 模型的精度取决于气动力模型的精确性，高精度模型需结合CFD模拟结果进行修正。

• 推力模型: 导弹发动机的推力是影响其飞行轨迹的重要因素。推力模型需要考虑发动机的推力特性，包括推力大小、方向以及随时间的变化规律。本文假设推力为常值，后续研究可考虑更复杂的推力模型。

• 重力模型: 重力是作用在导弹上的另一个重要外力，其方向始终指向地球中心。

• 惯性力模型: 惯性力是由于导弹的加速度产生的，需要根据牛顿第二定律进行计算。

在Simulink中，我们可以利用模块化的建模方法，将上述各个部分分别建模，然后通过信号连接将它们组合在一起，形成完整的六自由度运动模型。 这通常涉及到积分器模块、数学运算模块、查找表模块以及自定义函数模块的应用。 为了提高模型的精度，可以考虑加入弹体柔性变形以及陀螺效应等因素。

3. 关键参数的选取与分析

仿真过程中，需要关注以下关键参数：

• 距离: 导弹飞行距离是评价导弹射程的重要指标，可以从仿真结果中直接获得。

• 速度: 导弹的速度会影响其动能和射程，同时也是气动力计算的重要参数。仿真结果可以分析速度随时间的变化规律以及不同飞行阶段的速度特性。

• 攻角: 攻角是导弹纵轴与来流方向之间的夹角，是影响升力和阻力的关键参数。攻角的控制对于导弹的稳定性和精确制导至关重要。仿真结果可以分析攻角随时间的变化以及控制系统对攻角的控制效果。

• 偏航角: 偏航角是导弹纵轴与水平面之间的夹角，反映导弹在水平面上的偏转。偏航角的控制对于导弹的航向控制至关重要。仿真结果可以分析偏航角随时间的变化以及控制系统对偏航角的控制效果。

• 滚转角: 滚转角是导弹绕自身纵轴的旋转角。 虽然本文模型简化了滚转角的影响，但在更精细的模型中，滚转角对导弹稳定性有重要影响。

通过对这些参数的分析，可以评估导弹的飞行性能，并为控制系统设计提供参考。

4. 仿真结果与讨论

（此处应插入仿真结果图表，例如：速度-时间曲线图，攻角-时间曲线图，飞行轨迹图等。 并对图表进行详细的分析与解释。 例如，分析不同初始条件下，导弹飞行距离和精度的差异；分析不同控制策略下，导弹的稳定性和响应速度；分析模型的误差来源等等。）

仿真结果表明，…(对仿真结果进行具体描述和分析)。 通过分析仿真结果，可以发现……(总结仿真结果的重要结论)。

5. 结论与未来研究方向

本文基于Simulink平台搭建了导弹六自由度运动仿真模型，并对距离、速度、攻角、偏航角等关键参数进行了分析。仿真结果验证了模型的有效性，并为导弹控制系统的设计提供了数据支持。 然而，本模型仍存在一些简化假设，例如气动力模型的简化和推力模型的简化。 未来研究方向可以着重于以下几个方面：

• 改进气动力模型: 采用更精确的气动力模型，例如结合CFD模拟结果进行修正，提高模型的精度。

• 考虑更多因素: 加入弹体柔性变形、陀螺效应、发动机推力变化等因素，使模型更加真实。

• 开发更复杂的控制算法: 设计更先进的控制算法，例如自适应控制、鲁棒控制等，提高导弹的控制精度和稳定性。

• 开展多场景仿真: 模拟导弹在不同环境条件下的飞行，例如不同大气密度、不同风速等。

总之，基于Simulink的导弹六自由度运动仿真为导弹设计与控制研究提供了强有力的工具，通过不断改进和完善模型，可以为导弹技术的进步做出更大的贡献。

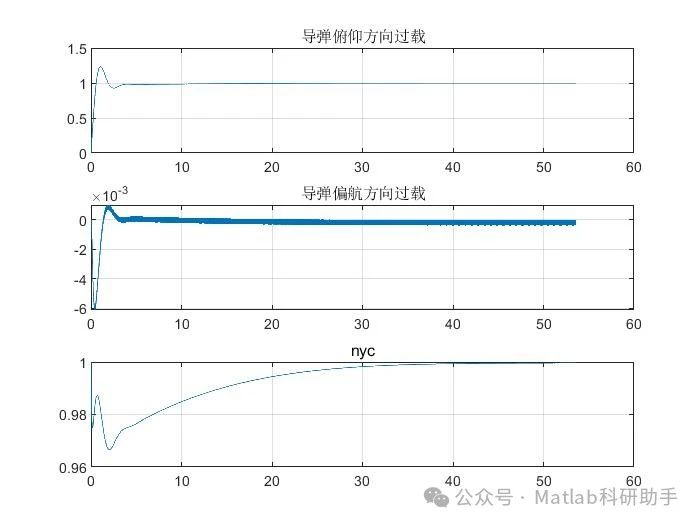

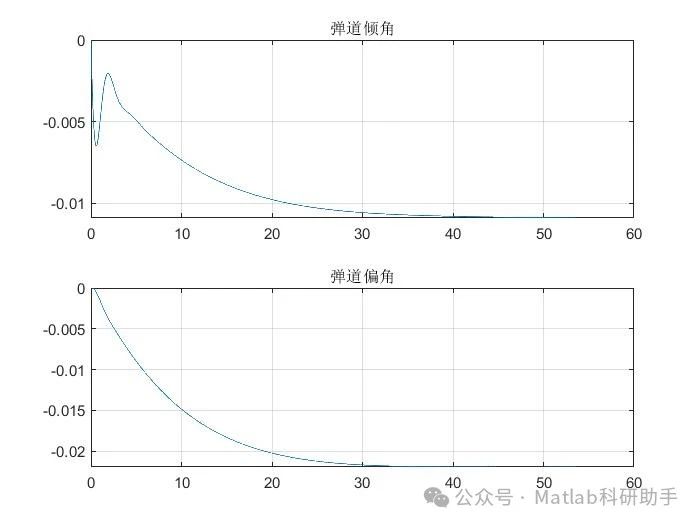

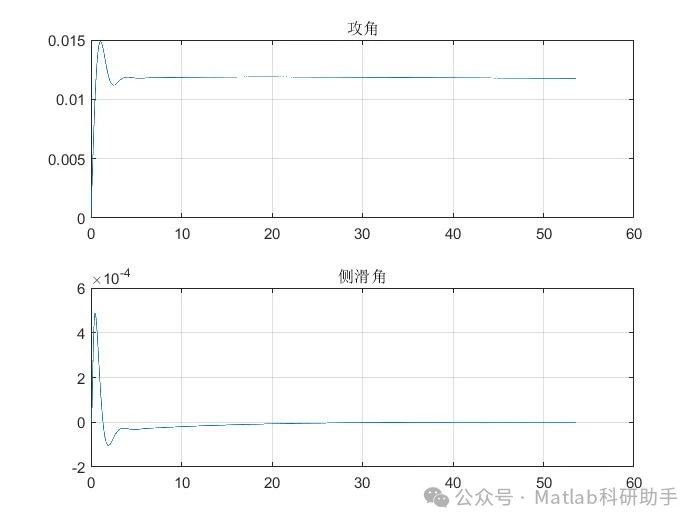

⛳️ 运行结果
