太阳活动现象是太阳物理学研究的核心议题，而磁场在驱动这些现象中扮演着决定性的角色。太阳磁场并非均匀分布，而是表现出复杂的结构和动态变化。在太阳活动区域，尤其是黑子和耀斑等高能现象发生地，磁场的局部区域会出现极性相反的区域彼此相邻，形成所谓的极性反转线（Polarity Inversion Line，简称PIL）。PIL作为磁场梯度最大的区域之一，是磁能积累和释放的关键场所，因此对PIL的精确识别和动态演化研究对于理解太阳爆发活动（如耀斑、日冕物质抛射等）的物理机制、预测其发生具有至关重要的意义。

传统的太阳磁场观测主要通过地基望远镜进行，受限于大气湍流和昼夜交替等因素，观测时间和空间分辨率受到一定限制。随着空间观测技术的进步，特别是太阳动力学天文台（Solar Dynamics Observatory，SDO）的发射，我们获得了前所未有的高分辨率、高时间分辨率的太阳磁场数据，为PIL的精确识别和深入研究提供了强大的数据基础。本文将重点探讨如何利用SDO的磁场数据，特别是日震和磁场成像仪（HMI）获得的视向磁图，进行PIL的识别，并讨论其重要性以及面临的挑战。

SDO/HMI磁图及其在PIL识别中的应用

SDO是美国国家航空航天局（NASA）的一项重要太阳物理任务，自2010年发射以来，持续对太阳进行高分辨率、高时间分辨率的观测。其携带的三个主要仪器之一，日震和磁场成像仪（HMI），能够提供全盘面的太阳表面视向磁场数据，每12分钟获取一幅图像，空间分辨率可达约1.5角秒。HMI磁图以其高精度和高时间分辨率，为研究太阳活动区域的磁场演化提供了宝贵的资料。

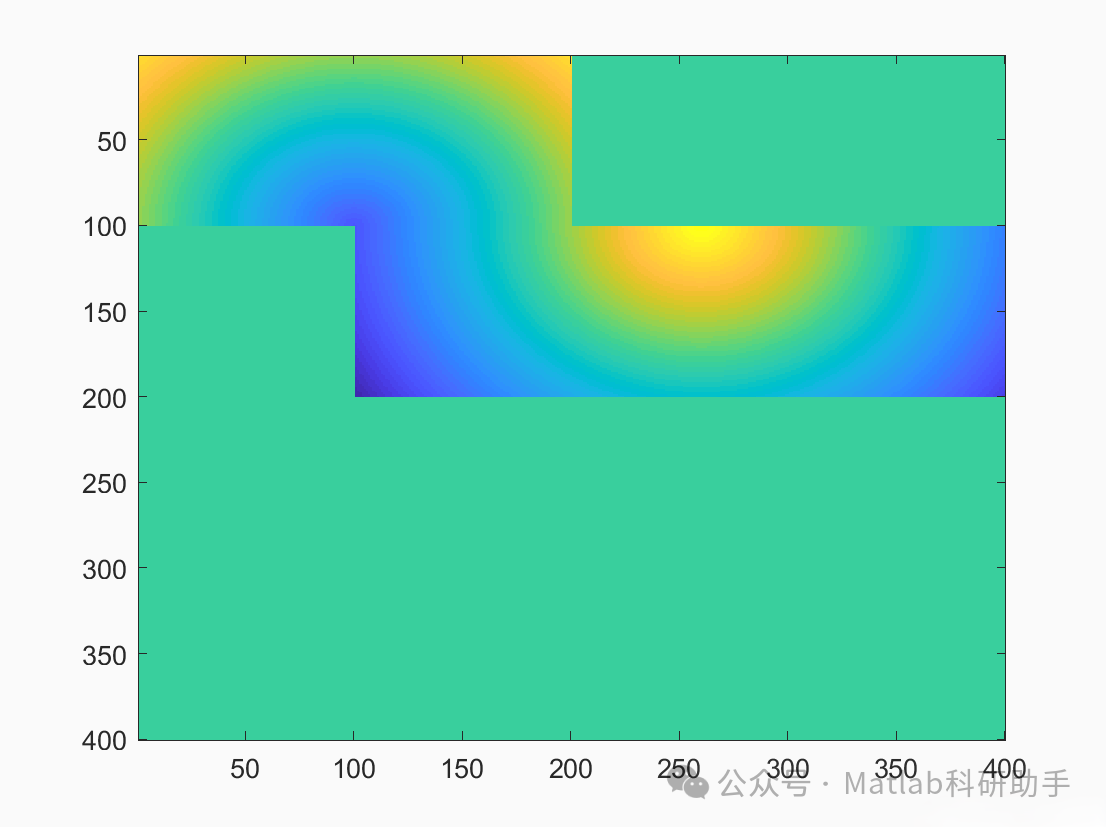

HMI磁图显示的是太阳表面磁场强度及其极性（正极或负极），通常以颜色或灰度表示，正极性区域（磁力线向外）和负极性区域（磁力线向内）可以清晰地区分。PIL正是位于这些不同极性区域的交界线上。从HMI磁图上直观地观察，PIL表现为磁场强度接近于零，且两侧磁场极性相反的区域。然而，由于磁场的复杂性、噪声以及观测的局限性（HMI测量的是视向磁场，而非真实磁场矢量），直观识别往往存在一定的主观性和不确定性。

为了实现更精确和客观的PIL识别，需要采用更为系统的算法和方法。基于HMI磁图进行PIL识别的常用方法主要包括：

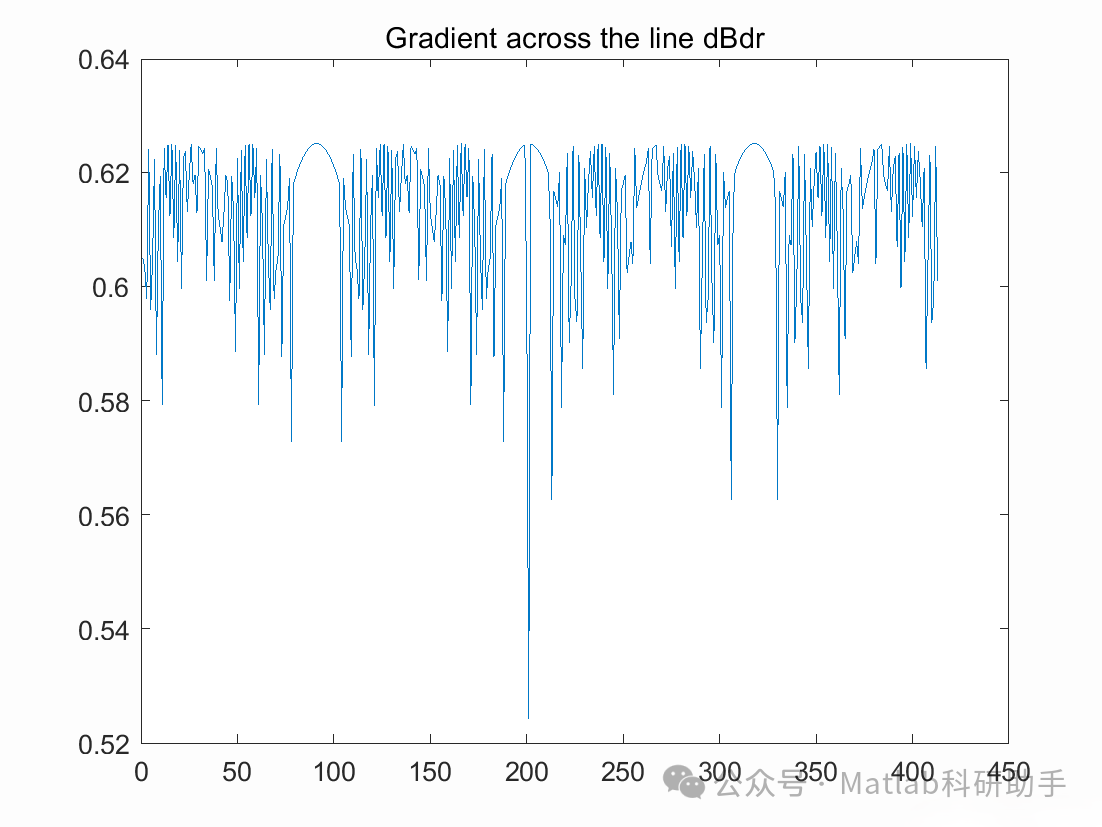

基于零点穿越的方法（Zero-crossing based methods）： 这是最直观和常用的方法。其基本思想是在磁图上寻找磁场强度为零的点，并将相邻的零点连接起来形成PIL。具体实现时，通常在对磁图进行平滑处理后，在正极性区域和负极性区域之间沿着磁场强度梯度最大的方向寻找零点。为了提高识别的准确性，可以采用边缘检测算法（如Sobel算子、Canny算子等）来突出磁场梯度的变化，再在梯度较大的区域寻找零点。
基于阈值和极性判断的方法： 这种方法首先设定一个磁场强度阈值，将磁场强度高于正阈值的区域标记为正极性区域，低于负阈值的区域标记为负极性区域。然后，在正负极性区域的边界处寻找PIL。这种方法对于识别强磁场区域的PIL较为有效，但对于弱磁场区域的PIL识别可能存在困难。
基于图像分割的方法： 将磁图视为一个图像，利用图像分割技术将正极性区域和负极性区域分割开来。分割后的区域边界即为PIL。常用的图像分割算法包括基于聚类的方法（如K-means）、基于区域生长的方法等。
基于形态学操作的方法： 利用形态学操作（如腐蚀、膨胀）对磁图进行处理，可以突出或分离不同极性的区域。例如，对正极性区域进行腐蚀操作，对负极性区域进行膨胀操作，它们的交叠部分可能指示PIL的位置。
机器学习和深度学习方法： 随着人工智能技术的发展，越来越多的研究尝试利用机器学习和深度学习模型来识别PIL。通过训练模型学习PIL的特征，可以实现更鲁棒和自动化的识别。例如，可以利用卷积神经网络（CNN）对磁图进行处理，直接输出PIL的位置或概率图。

值得注意的是，由于HMI测量的是视向磁场，其在靠近太阳边缘区域会受到投影效应的影响，导致视向磁场强度减弱，甚至改变极性。因此，在对这些区域的PIL进行识别时，需要进行投影校正或其他处理。此外，磁图上的噪声也会对PIL的识别造成干扰，因此通常需要对磁图进行适当的平滑处理。

PIL的重要性及其在太阳物理研究中的应用

PIL并非仅仅是磁图上的一个几何概念，它在太阳物理中扮演着至关重要的角色：

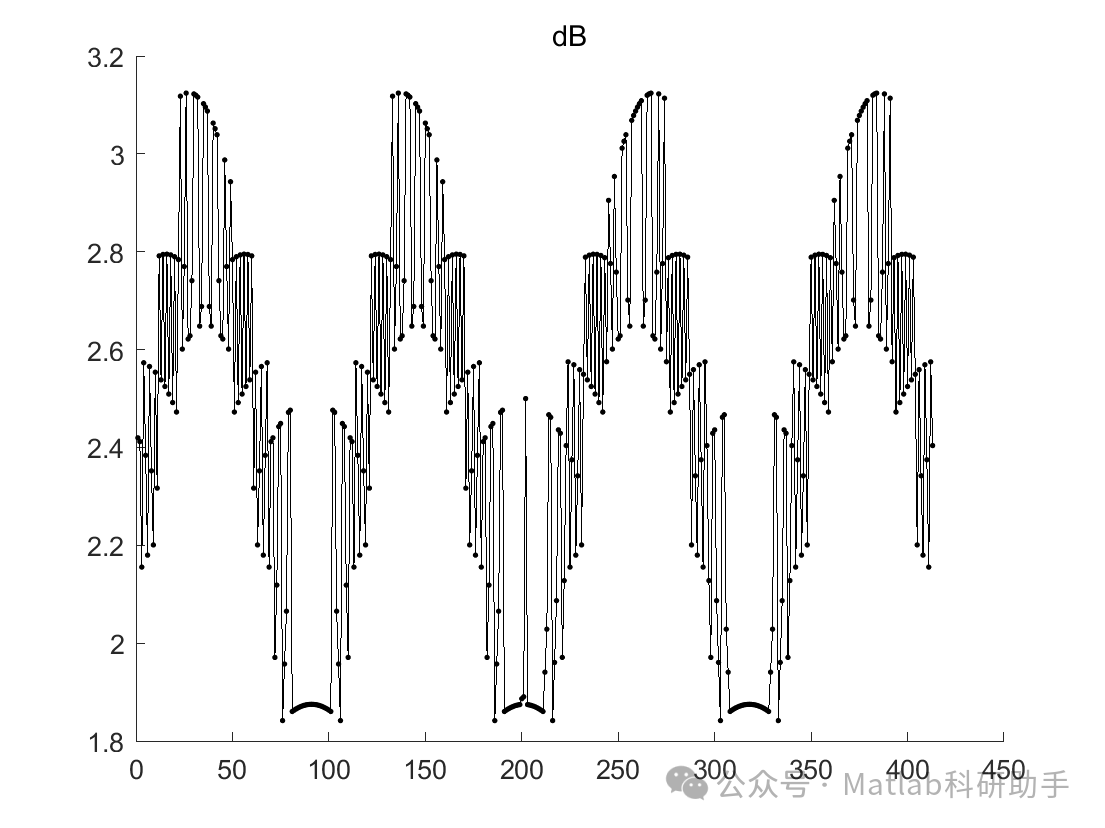

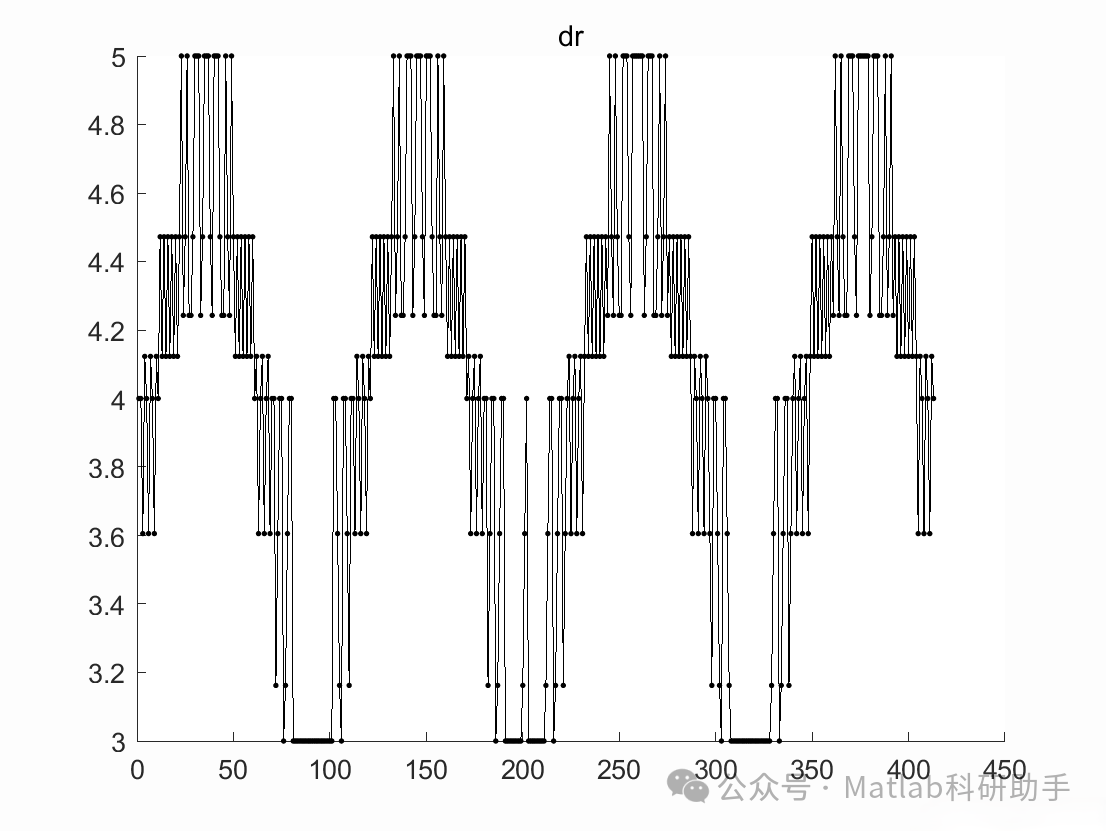

磁能累积和释放场所： PIL是磁场梯度最大的区域，也是磁力线扭缠和剪切最剧烈的区域。这种磁场配置有利于磁能的储存。当磁场的扭缠和剪切达到一定程度时，会发生磁场重联，将储存的磁能快速释放，导致耀斑、日冕物质抛射等爆发活动。因此，PIL是预测太阳爆发活动的重要指示器。对PIL的复杂程度、长度、剪切程度等特征的研究，有助于评估活动区域的爆发潜力。
磁场重联发生地： 磁场重联是解释许多太阳爆发活动的物理机制。PIL通常被认为是磁场重联发生的理想场所。通过研究PIL附近的磁场结构和演化，可以深入理解磁场重联的过程和触发机制。
日冕环和活动区域的形成： 日冕中的许多结构，如日冕环，其足点通常位于PIL附近。活动区域的形成和演化也与PIL的生成、移动和消失密切相关。对PIL的研究有助于理解日冕结构和活动区域的动力学过程。
太阳风的源区： 有些研究表明，一些快速太阳风可能起源于活动区域边缘的PIL附近。对PIL的性质及其与太阳风的关系进行研究，有助于理解太阳风的加速机制。
对空间天气预报的贡献： 太阳爆发活动对地球空间环境具有重要影响，可能导致地磁暴、卫星故障、通讯中断等。对PIL的识别和演化预测，有助于提高空间天气预报的准确性，减轻太阳活动对人类社会的影响。

挑战与未来展望

尽管SDO/HMI提供了高质量的磁场数据，但利用其进行PIL识别仍然面临一些挑战：

视向磁场的局限性： HMI测量的是视向磁场，无法完全反映太阳表面的真实磁场矢量。在靠近太阳边缘区域，投影效应的影响更加显著，导致PIL的识别更加困难。未来，如果能获得更准确的太阳表面矢量磁场数据，将极大地提高PIL识别的准确性。
弱磁场区域的PIL识别： 在弱磁场区域，磁场强度较低，噪声的影响相对更大，导致PIL的识别更加困难。需要开发更鲁棒的算法来应对弱磁场环境。
PIL的动态演化： PIL并非静态存在，而是在太阳活动区域不断地生成、移动、变形和消失。如何对PIL的动态演化进行追踪和定量描述，仍然是一个具有挑战性的问题。

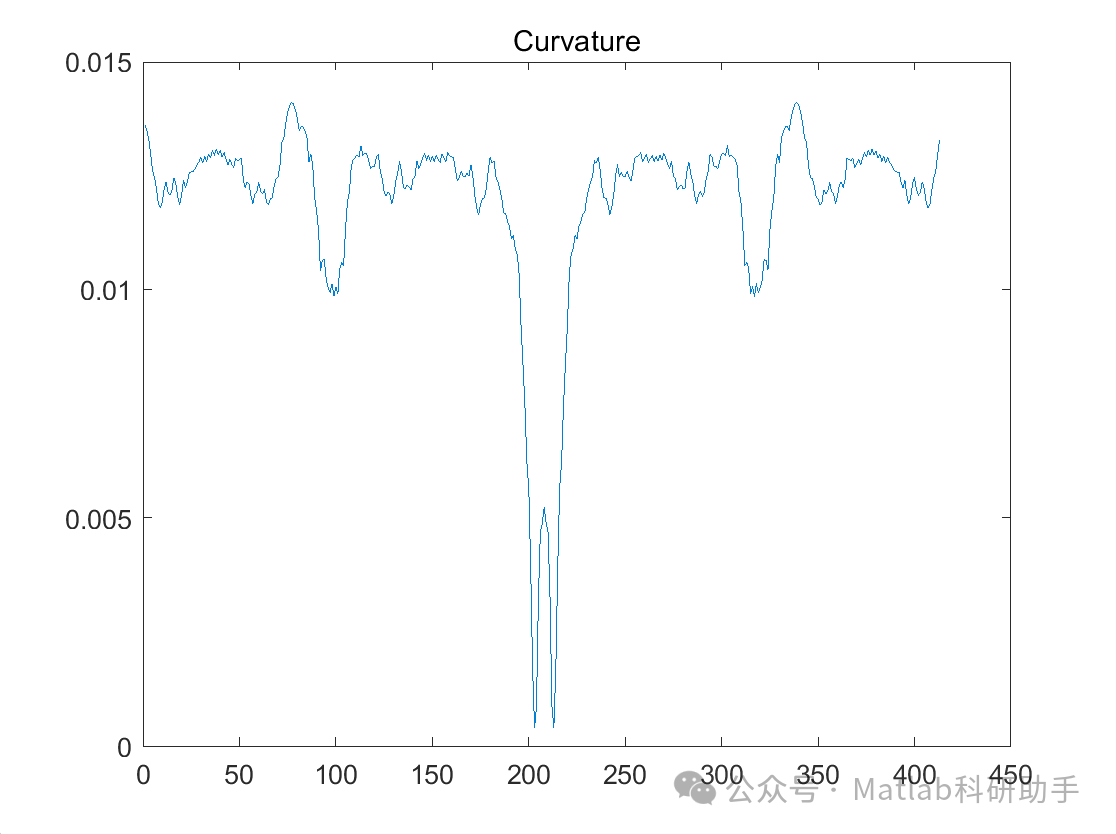

不同尺度PIL的识别： PIL存在于不同的空间尺度上，从大尺度的中性线到小尺度的复杂扭缠结构。如何识别和区分不同尺度的PIL，并研究它们之间的相互作用，需要更精细的算法。
算法的自动化和效率： 虽然已经有一些自动化的PIL识别算法，但其鲁棒性和效率仍需提高，特别是对于大规模、高时间分辨率的数据处理。

未来的研究方向可以集中在以下几个方面：

结合多源数据： 结合SDO的其他观测数据（如日冕仪、大气成像仪等），以及其他卫星和地基望远镜的数据，可以提供更全面的信息，有助于提高PIL识别的准确性和对PIL演化的理解。
发展更先进的算法： 利用更先进的图像处理、模式识别和机器学习算法，提高PIL识别的自动化、鲁棒性和精确性。特别是在深度学习领域，探索适用于PIL识别的网络结构和训练方法。
从视向磁场到矢量磁场的反演： 虽然HMI提供了视向磁场，但可以通过磁流体力学（MHD）模型或基于数据的反演方法，尝试从视向磁场反演出更接近真实的矢量磁场，从而更准确地识别PIL。
构建PIL数据库和演化模型： 建立大规模的PIL数据库，包含不同活动区域、不同时期的PIL信息，并利用这些数据构建PIL的演化模型，从而更好地预测PIL的动态行为。
将PIL信息融入太阳活动预报模型： 将PIL的识别和演化信息作为重要的输入参数，融入到现有的太阳活动预报模型中，从而提高预报的准确性。

结论

从太阳动态天文台（SDO）的磁图进行极性反转线（PIL）识别是太阳物理研究中的一个重要课题。SDO/HMI提供了前所未有的高质量磁场数据，为PIL的精确识别提供了坚实的基础。通过采用基于零点穿越、阈值、图像分割、形态学操作以及机器学习等多种方法，可以有效地识别HMI磁图上的PIL。PIL作为磁能累积和释放的关键场所，其研究对于理解太阳爆发活动的物理机制、预测空间天气具有至关重要的意义。尽管在PIL识别方面仍面临视向磁场局限性、弱磁场识别困难等挑战，但随着观测技术和算法的不断发展，未来将能够更准确、更全面地认识PIL的性质和作用，从而推动太阳物理研究和空间天气预报的进步。
