大规模多输入多输出(Massive MIMO)技术作为5G及未来无线通信的关键技术之一，因其能够显著提高频谱效率、能量效率和可靠性而备受关注。该技术通过在基站配置大规模天线阵列，在同一时频资源上同时服务多个用户，极大地提升了系统容量。然而，大规模天线阵列也带来了硬件复杂度和功耗的挑战，特别是每个天线都需要独立的射频(RF)链，使得成本大幅增加。为了克服这一难题，混合波束成形(Hybrid Beamforming, HBF)技术应运而生，它结合了模拟波束成形和数字波束成形的优势，在降低系统复杂度的同时，保持了大规模MIMO的性能优势。本文将深入探讨大规模MIMO通信系统发射端采用混合波束成形的原理、优势、设计方法以及面临的挑战，并展望其未来的发展趋势。

大规模MIMO与传统MIMO的优势及挑战

大规模MIMO与传统MIMO相比，最显著的特点在于天线数量的显著增加。这种增加带来的优势主要体现在以下几个方面：

更高的空间复用率：
大规模天线阵列能够形成更窄、更集中的波束，从而实现更高的空间复用率，在同一时频资源上同时服务更多的用户，显著提升系统容量。
更强的抗干扰能力：
密集的天线阵列可以更好地利用空间自由度，通过波束成形抑制干扰，降低用户间的干扰，提高信号质量。
更高的能量效率：
大规模MIMO利用天线阵列的阵列增益，可以在较低发射功率下达到相同的信号覆盖范围，从而降低发射功率，提高能量效率。
更高的信道鲁棒性：
大规模MIMO能够更好地抵抗小尺度衰落，提供更稳定可靠的通信链路。

然而，大规模MIMO也面临着巨大的挑战：

硬件复杂度和成本：
每个天线需要独立的射频链，包括功率放大器、混频器、滤波器等，导致硬件成本和功耗显著增加，这限制了大规模MIMO的实际应用。
信道估计的难度：
大规模天线阵列需要估计大量的信道信息，传统的信道估计方法复杂度较高，需要大量的训练开销。
信号处理的复杂性：
大规模MIMO需要进行复杂的信号处理，包括预编码、检测等，计算复杂度较高。

混合波束成形：连接理想与现实的桥梁

为了解决大规模MIMO面临的硬件复杂度和功耗挑战，混合波束成形技术应运而生。混合波束成形将数字波束成形和模拟波束成形相结合，通过较少数量的射频链来支持大规模天线阵列，从而降低系统复杂度和成本。

混合波束成形的结构通常分为两级：

模拟波束成形 (Analog Beamforming, ABF)：
通过移相器网络或开关网络实现。模拟波束成形通常在基带数字信号处理之前进行，其主要功能是生成一组固定的波束，例如基于离散傅里叶变换 (DFT) 的波束成形。由于移相器网络成本较低且功耗较低，因此模拟波束成形能够有效地降低硬件成本。然而，模拟波束成形的灵活性较差，通常只能实现有限数量的波束成形方向。
数字波束成形 (Digital Beamforming, DBF)：
通过基带数字信号处理实现。数字波束成形具有很高的灵活性，可以根据信道信息动态调整波束成形权重，实现精确的波束成形。然而，数字波束成形需要大量的射频链，因此成本较高。

混合波束成形的目标是在给定的射频链数量的约束下，最大限度地利用空间自由度，实现接近全数字波束成形的性能。因此，混合波束成形的设计关键在于如何有效地结合模拟波束成形和数字波束成形，使其能够协同工作，实现最佳的性能。

混合波束成形的设计方法

混合波束成形的设计方法多种多样，可以大致分为以下几类：

基于分解的方法 (Decomposition-based approaches)：
这类方法通常将最优的数字波束成形矩阵进行分解，分别对应模拟波束成形矩阵和数字波束成形矩阵。常见的分解方法包括奇异值分解 (SVD)、特征值分解 (EVD) 等。例如，将信道矩阵进行奇异值分解，选择与较大奇异值对应的奇异向量作为模拟波束成形的基向量，再通过数字波束成形调整各个基向量的权重。
基于优化的方法 (Optimization-based approaches)：
这类方法将混合波束成形的设计问题转化为一个优化问题，以最大化频谱效率、最小化能量消耗或其他性能指标为目标，在射频链数量的约束下，求解最优的模拟波束成形矩阵和数字波束成形矩阵。常见的优化算法包括梯度下降法、遗传算法等。
基于码本的方法 (Codebook-based approaches)：
这类方法预先设计一组模拟波束成形矩阵，称为码本，然后根据信道信息，从码本中选择最合适的模拟波束成形矩阵。基于码本的方法实现简单，但性能可能不如基于分解和基于优化的方法。
深度学习方法 (Deep Learning approaches)：
近年来，深度学习在无线通信领域得到了广泛应用，也涌现出许多基于深度学习的混合波束成形方法。这类方法通过训练深度神经网络来学习模拟波束成形和数字波束成形的映射关系，从而实现高效的波束成形设计。深度学习方法能够自适应地学习信道特征，提高波束成形的性能。

不同的设计方法各有优劣，选择哪种方法取决于具体的应用场景和性能要求。基于分解的方法复杂度较高，但性能较好；基于优化的方法可以实现最佳的性能，但计算复杂度也较高；基于码本的方法实现简单，但性能有限；深度学习方法能够自适应地学习信道特征，但需要大量的训练数据。

混合波束成形面临的挑战与未来的发展趋势

尽管混合波束成形能够有效地降低大规模MIMO系统的硬件复杂度和功耗，但仍然面临着一些挑战：

信道信息的获取：
混合波束成形的设计需要信道信息的支持，而大规模MIMO的信道估计复杂度较高，如何高效地进行信道估计是一个重要的挑战。
模拟波束成形的限制：
模拟波束成形的灵活性较差，难以适应复杂的信道环境，如何设计更灵活的模拟波束成形方案是一个研究方向。
动态环境下的自适应性：
无线信道是时变的，如何设计能够自适应信道变化的混合波束成形方案是一个重要的挑战。
硬件约束的考虑：
实际的硬件实现存在各种约束，例如移相器的分辨率有限，功率放大器的非线性等，如何在设计混合波束成形方案时考虑这些硬件约束是一个重要的课题。

未来的发展趋势主要体现在以下几个方面：

智能反射面 (Intelligent Reflecting Surface, IRS)：
IRS 是一种新型的波束成形技术，可以通过调整反射面的相位来改变信号的传播路径，从而提高信号质量和覆盖范围。将 IRS 与混合波束成形相结合，可以进一步提升大规模MIMO的性能。
全息MIMO (Holographic MIMO)：
全息MIMO 是一种理想的波束成形技术，可以精确地控制信号的波前，实现三维空间的波束成形。虽然全息MIMO目前还处于研究阶段，但它代表了未来波束成形技术的发展方向。
AI赋能的混合波束成形：
利用人工智能技术，例如深度学习和强化学习，可以实现更智能的混合波束成形设计，提高波束成形的自适应性和鲁棒性。
毫米波/太赫兹通信：
随着通信频率的不断提高，毫米波和太赫兹通信将成为未来无线通信的重要方向。混合波束成形技术将会在毫米波和太赫兹通信中发挥重要作用。

结论

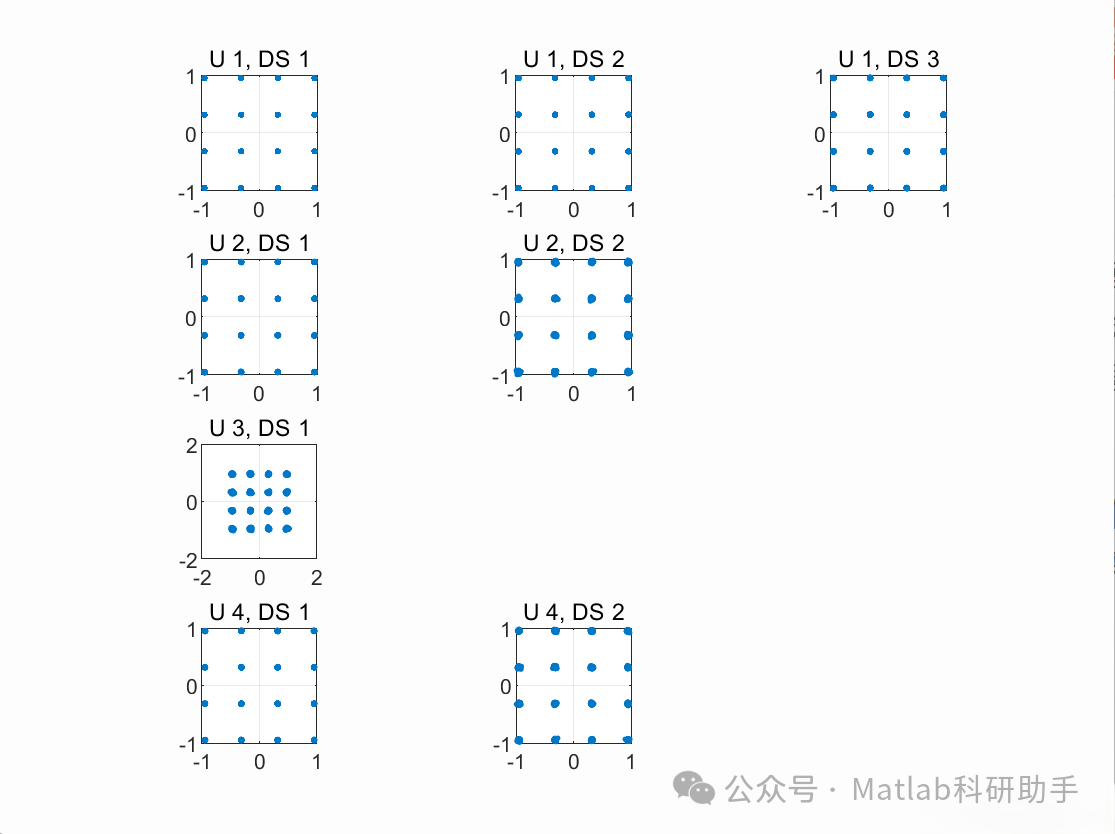

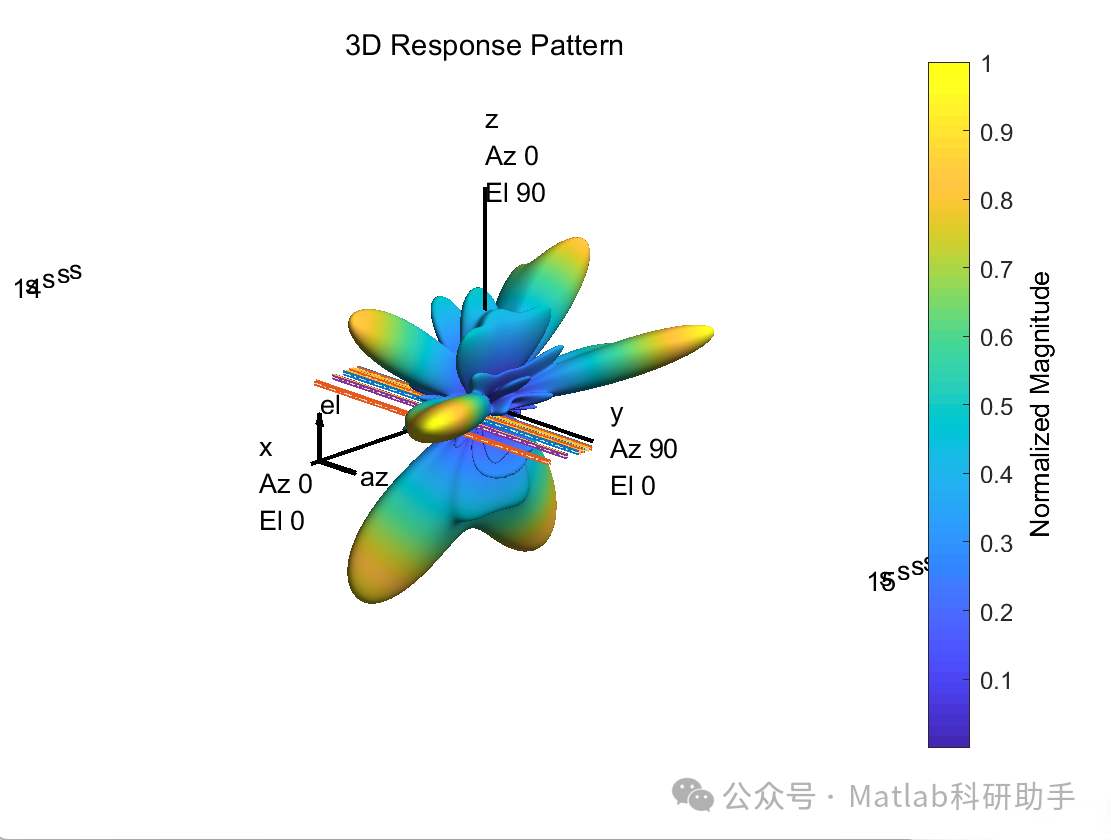

大规模MIMO技术是未来无线通信的关键技术之一，而混合波束成形技术是解决大规模MIMO面临的硬件复杂度和功耗挑战的关键。本文深入探讨了大规模MIMO通信系统发射端采用混合波束成形的原理、优势、设计方法以及面临的挑战，并展望了其未来的发展趋势。随着技术的不断发展，混合波束成形技术将在未来的无线通信系统中发挥越来越重要的作用，为用户提供更快、更可靠的通信服务。尽管仍面临一些挑战，但随着智能反射面、全息MIMO以及人工智能技术的不断发展，我们有理由相信，混合波束成形将在未来无线通信领域取得更大的突破，推动无线通信技术的进步。
