🔥 内容介绍

在信号处理领域，低通滤波器是去除高频噪声、平滑信号的关键工具。传统上，低通滤波的研究与应用主要集中在欧几里得域信号，如一维时间序列或二维图像。然而，现实世界中存在大量非欧几里得域信号，其内在结构并非简单的网格排列，而是更复杂的图结构。本文旨在探讨在欧几里得域信号上，使用经典信号处理方法（如傅里叶分析）与图信号处理方法（基于图拉普拉斯算子）应用低通滤波器的异同。通过在一维和二维欧几里得信号上进行实验，我们将比较两种方法在滤波效果、计算复杂度和对信号结构的利用方面的差异，为理解和未来拓展非欧几里得域信号处理奠定基础。

引言

信号处理的本质是分析、操作和变换信号，以提取有用的信息或去除不必要的部分。低通滤波作为信号处理中的基本操作，旨在保留信号的低频分量，抑制高频分量。在高频噪声的存在下，低通滤波可以有效地提高信号的信噪比，使得后续的分析更加准确。

在经典的信号处理理论中，欧几里得域信号是最常见的处理对象。一维时间序列可以看作是定义在实数轴上的函数，二维图像可以看作是定义在二维平面上的函数。傅里叶分析是处理欧几里得域信号的强大工具，它将信号分解为不同频率的正弦和余弦波的叠加。低通滤波器在频域上表现为对高频分量的衰减，在时域或空域上则表现为与一个低通滤波器的脉冲响应进行卷积。

然而，许多现实世界的信号并非如此规则。例如，社交网络中的节点信息、传感器网络中的数据、蛋白质相互作用网络等，其内在结构更适合用图来描述。在这种图结构下，信号不再是定义在规则网格上的函数，而是定义在图的顶点上的值。这类信号被称为图信号，它们属于非欧几里得域信号的范畴。

随着对非欧几里得域信号处理需求的日益增长，图信号处理（Graph Signal Processing, GSP）应运而生。GSP借鉴了经典信号处理的许多概念，并将其推广到图结构上。图傅里叶变换（Graph Fourier Transform, GFT）是GSP的核心概念之一，它利用图拉普拉斯算子的特征向量作为基函数，将图信号分解到图谱域。在图谱域中，可以定义图上的频率概念，进而设计图滤波器，例如图低通滤波器。

本文将聚焦于在欧几里得域信号上应用低通滤波器，但通过比较经典信号处理和图信号处理的方法来研究其异同。尽管欧几里得域信号可以直接用经典方法处理，但将其视为具有特殊结构的图，并应用图信号处理方法，可以帮助我们更深入地理解图信号处理的原理，并为未来处理更复杂的非欧几里得域信号积累经验。具体而言，我们将在一维时间和二维图像信号上，分别使用基于傅里叶分析的经典低通滤波器和基于图拉普拉斯算子的图低通滤波器进行实验，并分析它们的性能差异。

经典信号处理中的低通滤波器
在二维频域中，低通滤波器通常表现为一个在原点附近保持增益，在远离原点区域衰减增益的二维函数。二维低通滤波在空域上同样可以表示为图像与二维滤波器脉冲响应的卷积。常见的二维低通滤波器包括均值滤波器和高斯滤波器，它们在空域上执行局部平均操作，从而平滑图像并去除高频噪声。

经典信号处理中低通滤波器的设计和实现方法成熟，理论完备，是处理欧几里得域信号的基石。然而，这些方法严重依赖于信号的欧几里得结构，难以直接推广到非欧几里得域信号。

与此同时，我们可以使用经典的傅里叶分析方法对同一维信号进行低通滤波。通过计算信号的DFT，在频域乘以低通滤波器响应，然后进行IDFT得到滤波后的信号。

比较两种方法：

经典方法：
直接利用信号的周期性和傅里叶级数/变换的理论，频域概念清晰，滤波器设计和实现成熟。计算效率通常较高，特别是对于规则采样信号。
图信号处理方法：
将一维信号视为图信号，依赖于图的结构和图拉普拉斯算子的谱性质。滤波效果与图的连接方式密切相关。计算图拉普拉斯算子及其特征分解可能带来额外的计算开销。

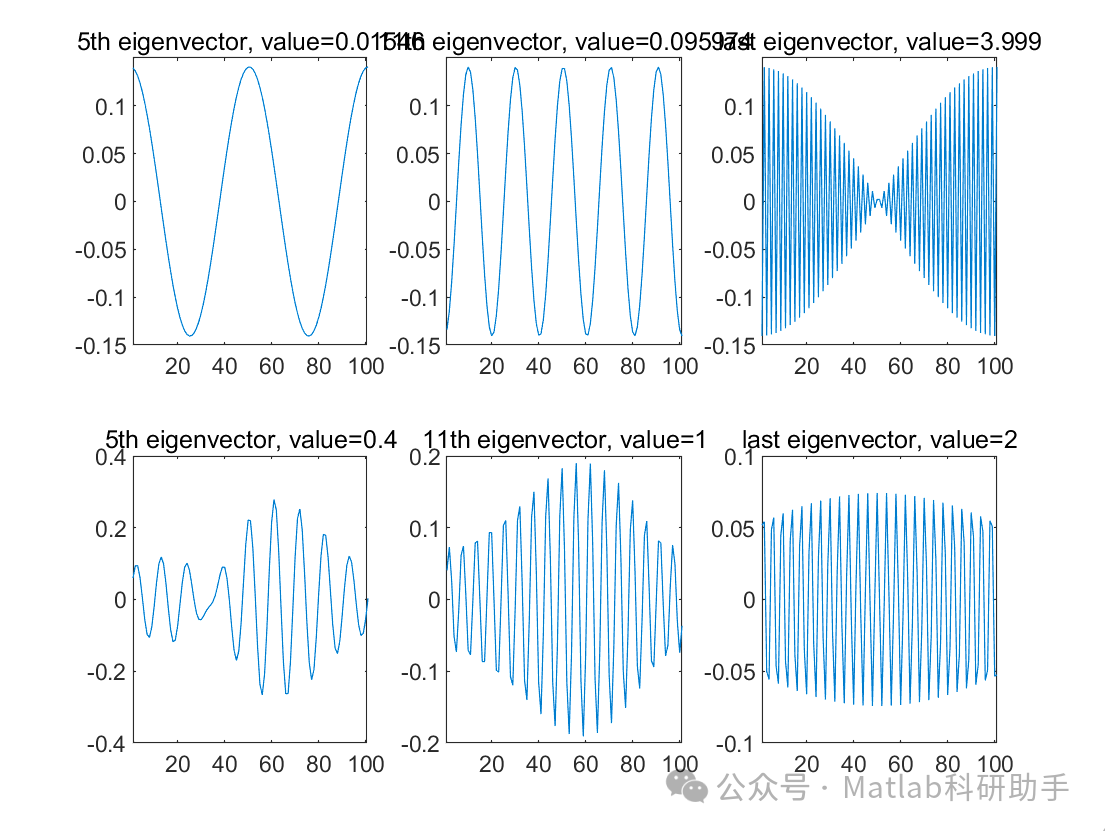

实验中，我们可以生成一个带有高频噪声的一维信号，然后分别使用经典方法和图信号处理方法进行低通滤波，比较滤波后的信号波形、信噪比以及计算时间。理论上，对于一维欧几里得信号，链状图的图拉普拉斯算子与有限差分算子密切相关，其特征向量与离散傅里叶变换的基函数在一定程度上存在联系。因此，在理想情况下，两种方法的滤波效果可能非常接近。但实际实现中的数值计算、边界处理以及图结构选择等因素会影响结果。

在二维欧几里得信号上应用两种低通滤波器

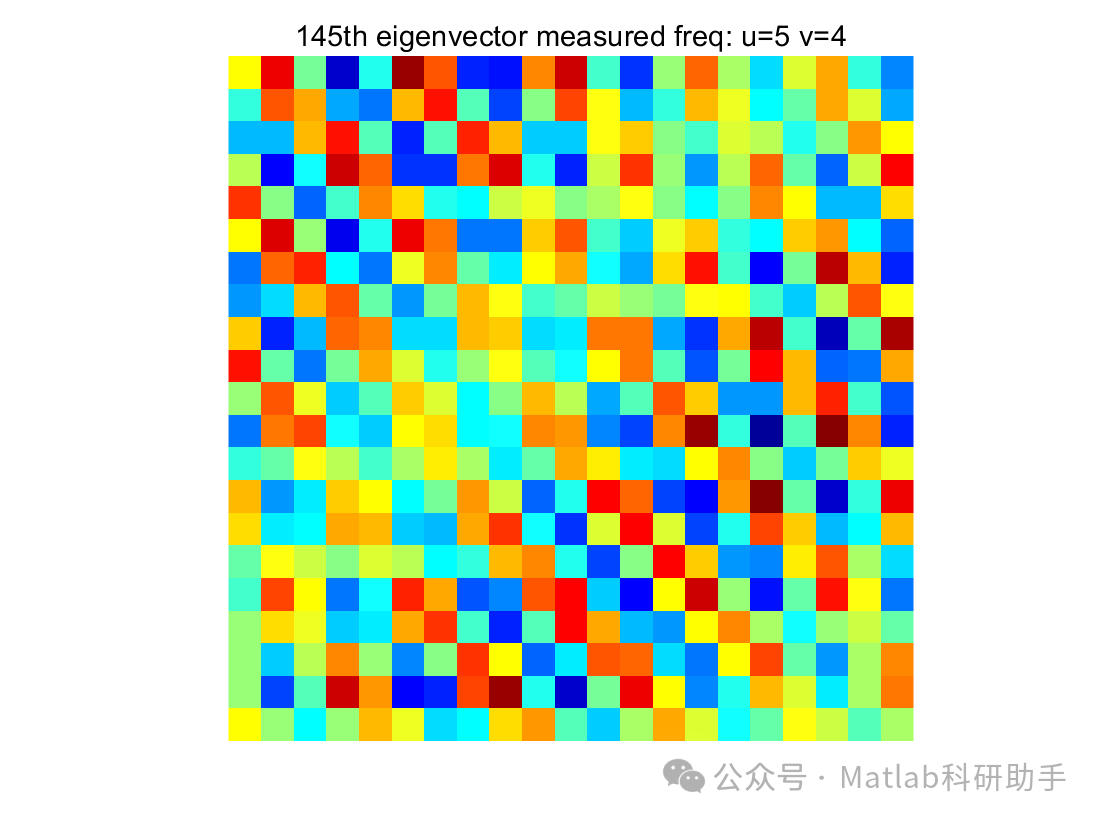

对于二维图像信号，我们可以将其视为定义在一个二维网格图上的图信号。图的顶点对应于图像的像素，顶点之间的连接可以基于像素的邻接关系，例如四邻域或八邻域连接。基于这样的网格图，我们可以构建图拉普拉斯算子，并进行图信号处理。将图像像素值视为图信号，进行GFT，在图谱域设计图低通滤波器，然后进行IGFT得到滤波后的图像。

与一维情况类似，我们可以使用经典的二维傅里叶分析方法对图像进行低通滤波。计算图像的二维DFT，在二维频域乘以低通滤波器响应，然后进行二维IDFT。或者在空域上使用卷积核进行滤波，例如使用高斯核进行卷积。

比较两种方法：

经典方法：
利用图像的二维欧几里得结构和二维傅里叶变换理论，二维频域概念清晰，滤波器设计和实现成熟。高斯滤波器等空域卷积方法计算效率高，易于实现。
图信号处理方法：
将图像视为网格图上的信号，依赖于图的结构和图拉普拉斯算子的谱性质。图结构的选择（四邻域或八邻域）会影响图拉普拉斯算子和滤波效果。对于大规模图像，计算图拉普拉斯算子的特征分解计算量巨大。

实验中，我们可以对一个带有高斯噪声或椒盐噪声的图像进行低通滤波。分别使用经典的二维高斯滤波器和基于网格图的图低通滤波器进行处理，比较滤波后图像的视觉效果（平滑程度、噪声去除）、峰值信噪比（PSNR）以及计算时间。在图像处理中，经典的低通滤波器，特别是空域卷积方法，由于其计算效率和成熟性，仍然是主流方法。图信号处理方法在处理图像时，其优势可能体现在能够利用图像中更复杂的结构信息（如果将其视为一个非均匀的图），但这超出了本文的研究范围。在本文的欧几里得网格图设定下，我们更关注图信号处理方法在处理这种规则结构信号时的表现，以及与经典方法的对比。

讨论与展望

通过在一维和二维欧几里得域信号上应用低通滤波器，我们可以观察到经典信号处理和图信号处理在处理规则结构信号时的异同。经典信号处理方法在欧几里得域表现出色，理论成熟，计算效率高。图信号处理方法虽然在欧几里得域信号上也能实现低通滤波的功能，但其计算复杂度和对图结构的依赖性是需要考虑的因素。

然而，本次研究的意义在于为理解和拓展非欧几里得域信号处理奠定基础。将欧几里得域信号视为具有特殊结构的图信号，并应用图信号处理方法，可以帮助我们：

更深入理解图信号处理的原理：
通过与经典的傅里叶分析进行对比，我们可以更直观地理解图谱域、图频率以及图滤波器的概念。
为复杂非欧几里得域信号处理提供思路：
欧几里得域是图信号处理的一个特殊且简单的例子。通过研究其在欧几里得域的表现，我们可以为处理更复杂、不规则的图结构信号积累经验。
探索图信号处理在经典问题中的应用潜力：
尽管经典方法在欧几里得域效率很高，但在某些特定应用场景下，利用图信号处理的方法可能能够更好地利用信号的局部结构信息，或者为某些特殊需求提供新的解决方案。

未来的研究可以进一步探讨：

不同图结构对滤波效果的影响：
除了链状图和网格图，还可以考虑在欧几里得域信号上构建其他类型的图，例如基于距离的图，并研究其对低通滤波效果的影响。
图信号处理中的非线性滤波器：
本文主要关注线性低通滤波器。可以研究如何在图谱域设计和实现非线性滤波器，以处理更复杂的信号特征。
图信号处理在实际欧几里得域应用中的潜在优势：
尽管计算复杂，图信号处理是否能在某些特定欧几里得域应用中展现出独特的优势，例如对特定噪声的抑制能力或对边缘信息的保留。
将经典方法和图信号处理方法结合：
探索如何将两种方法的优势结合起来，设计混合信号处理方案，以提高滤波效果或降低计算成本。

结论

本文在一维和二维欧几里得域信号上，对使用经典信号处理和图信号处理方法应用低通滤波器进行了研究。通过将欧几里得域信号视为具有特殊结构的图信号，我们应用了基于图拉普拉斯算子的图信号处理方法，并与基于傅里叶分析的经典方法进行了对比。研究表明，在欧几里得域，经典信号处理方法理论成熟、计算高效，是处理这类信号的主流选择。图信号处理方法虽然也能实现低通滤波的功能，但其计算复杂度和对图结构的依赖性需要考虑。

然而，本次研究更重要的意义在于，通过在熟悉的欧几里得域进行对比研究，为理解图信号处理的原理提供了直观的视角，并为未来拓展非欧几里得域信号处理奠定了基础。随着现实世界中非欧几里得域数据的日益增多，图信号处理作为处理这类数据的有力工具，将发挥越来越重要的作用。本次研究不仅加深了对两种信号处理范式的理解，也为探索图信号处理在更广泛领域的应用提供了启示。
