工程优化问题是现代工程设计与分析领域中的重要组成部分，其核心在于在满足一系列约束条件下，寻求使得某一或多个目标函数达到最优的解决方案。在结构工程领域，桁架结构因其轻质、高强度、受力明确等特点，被广泛应用于桥梁、屋架、塔架等结构中。三杆桁架作为最简单的静态可确定平面桁架结构之一，虽然结构形式简单，但其设计过程中所涉及的材料选择、截面尺寸确定、节点连接方式等因素，都直接影响结构的安全性、经济性和可靠性。因此，对三杆桁架设计进行工程优化研究，具有重要的理论和实际意义。本文旨在深入探讨三杆桁架的设计过程中的优化问题，分析影响结构性能的关键因素，并探讨常用的优化方法及其应用，以期为实际工程设计提供参考。

三杆桁架结构及其力学分析

三杆桁架，顾名思义，是由三个杆件和三个铰接点组成的平面桁架结构。通常，其中两个铰接点为固定支撑或铰链支撑，另一个铰接点为受力点。其最常见的形式是等腰三角形或不等边三角形。由于只有三个杆件和三个节点，且杆件均为二力杆（即杆件只承受轴向拉力或压力），三杆桁架在平面内是静定结构，其内部杆件的轴力可以通过静力平衡方程求解。

考虑一个简化的三杆桁架模型，由杆件1、杆件2和杆件3组成，分别连接节点A、B、C。假设节点A、B为支撑点，节点C为受力点，承受集中载荷F。杆件长度分别为L1、L2、L3，杆件与水平方向夹角分别为θ1、θ2、θ3。根据节点平衡法，可以在节点C处建立平衡方程：

沿水平方向合力为零：F1 * cos(θ1) + F2 * cos(θ2) + F3 * cos(θ3) = 0
沿竖直方向合力为零：F1 * sin(θ1) + F2 * sin(θ2) + F3 * sin(θ3) = F

其中，F1、F2、F3分别为杆件1、杆件2、杆件3的轴力。通过解上述方程组，可以确定各杆件的轴力。需要注意的是，杆件的轴力为正表示受拉，为负表示受压。

在实际工程中，杆件的内力是进行强度校核和稳定性分析的基础。每个杆件的应力 σ 可以表示为轴力除以杆件截面积 A：σ = F / A。为了保证结构的安全性，杆件的应力必须小于材料的许用应力 [σ]。此外，对于受压杆件，还需要进行稳定性校核，避免出现压杆失稳（屈曲）现象。杆件的稳定承载力与材料弹性模量 E、杆件长度 L、截面惯性矩 I 以及杆件的约束条件（例如，是否为两端铰接）有关。对于两端铰接的压杆，其欧拉临界力 P_cr 可以表示为：P_cr = (π² * E * I) / L²。实际杆件的稳定承载力还需要考虑屈曲系数等因素。

三杆桁架设计的优化目标与约束条件

三杆桁架设计中的工程优化，通常涉及以下主要目标和约束条件：

优化目标：

最小化结构自重：
减少材料用量，降低成本，减轻上部结构荷载。结构自重通常与杆件的截面尺寸（面积A）和材料密度 ρ 有关，即 W = Σ (ρ_i * A_i * L_i)，其中 i 表示第 i 个杆件。
最小化结构成本：
除了材料成本，还包括加工成本、运输成本、安装成本等。材料成本通常与结构自重成正比，加工成本可能与杆件截面形状、连接方式等有关。
最小化结构变形：
在满足强度和稳定性要求的前提下，控制节点的位移和杆件的变形，保证结构的正常使用性能。
最大化结构承载能力：
在给定的材料和截面尺寸下，最大化结构能够承受的外部荷载。

在实际工程中，往往需要考虑多个优化目标，形成多目标优化问题。例如，可能需要在最小化自重的同时，将最大节点位移控制在一定范围内。

约束条件：

强度约束：
每个杆件的应力（拉应力或压应力）必须小于材料的许用应力：|σ_i| ≤ [σ]_i。
稳定性约束：
对于受压杆件，其轴力必须小于其稳定承载力：|F_i| ≤ P_cri。
几何约束：
杆件的长度、夹角等几何参数通常受到场地条件、功能要求等限制。例如，桁架的高度、跨度等可能需要满足建筑设计的要求。
截面尺寸约束：
杆件的截面尺寸不能为负，通常存在最小截面尺寸要求，以满足构造和连接要求。
材料性能约束：
材料的弹性模量、屈服强度、密度等性能参数在选择材料时是给定的。

三杆桁架设计的优化变量

为了实现上述优化目标，需要对设计中的某些参数进行调整。这些可调整的参数即为优化变量。对于三杆桁架设计，常见的优化变量包括：

杆件截面尺寸：
例如，如果使用圆截面钢管，优化变量可以是管子的外径和壁厚；如果使用H型钢，优化变量可以是翼缘宽度、厚度、腹板高度和厚度。对于简单的优化问题，可以将杆件的截面积直接作为优化变量。
杆件的几何位置：
例如，节点C的位置坐标 (x, y) 可以作为优化变量。通过调整节点位置，可以改变杆件的长度和夹角，从而影响杆件的内力分布和结构的整体性能。
杆件的连接方式：
虽然在简化的模型中通常假定为铰接，但在实际工程中，连接方式（例如，刚接或半刚接）会影响杆件的内力分布和结构的整体刚度，也可以作为优化的考量因素，尽管将其量化为优化变量可能较为复杂。
材料选择：
对于不同的杆件，可以选择不同的材料（例如，不同牌号的钢材），每种材料都有其特定的力学性能和密度。将材料选择作为离散的优化变量会使问题更加复杂。

在大多数三杆桁架优化研究中，最常见的优化变量是杆件的截面尺寸和/或节点的几何位置。

三杆桁架设计常用的优化方法

解决三杆桁架优化问题，需要采用合适的优化算法。根据优化问题的性质（例如，目标函数的线性和非线性、约束条件的类型、优化变量的连续性或离散性），可以选择不同的优化方法。

解析法：
对于非常简单的三杆桁架优化问题，如果目标函数和约束条件都是简单的解析表达式，并且优化变量数量较少，理论上可以通过求导等方法找到最优解。但实际工程问题通常过于复杂，难以用解析法求解。
数值优化方法：
这类方法通过迭代计算，逐步逼近最优解。常用的数值优化方法包括：
- 基于梯度的优化方法：
  例如，梯度下降法、牛顿法、拟牛顿法等。这些方法需要计算目标函数和约束条件的梯度信息，适用于可微的优化问题。
- 直接搜索方法：
  例如，模式搜索法、单纯形法等。这些方法不需要计算梯度信息，适用于目标函数和约束条件不可微或难以计算梯度的情况。

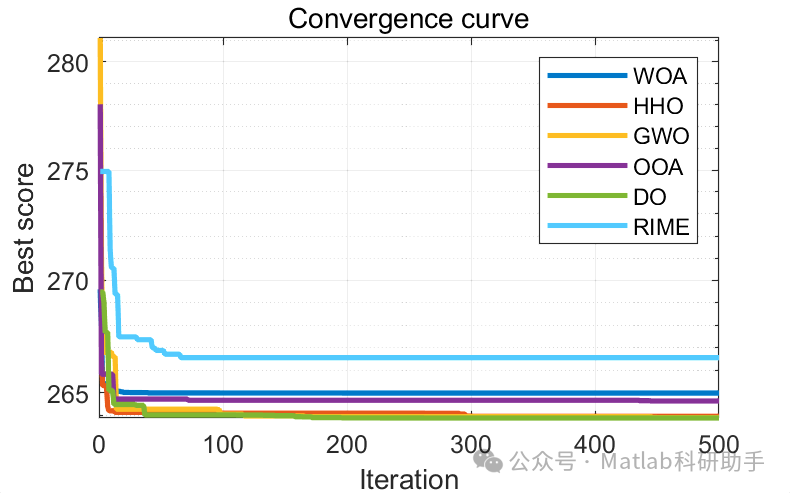

启发式和元启发式算法：
这些算法受到自然界或社会行为的启发，用于解决复杂的优化问题，特别是那些具有大量局部最优解或非连续性特点的问题。常用的启发式和元启发式算法包括：
- 遗传算法 (Genetic Algorithm, GA)：
  模拟生物进化过程，通过选择、交叉、变异等操作搜索最优解。
- 粒子群优化算法 (Particle Swarm Optimization, PSO)：
  模拟鸟群觅食行为，通过粒子在搜索空间中的运动来寻找最优解。
- 蚁群算法 (Ant Colony Optimization, ACO)：
  模拟蚂蚁寻找食物的最短路径行为，通过信息素的积累来指导搜索过程。
- 模拟退火算法 (Simulated Annealing, SA)：
  模拟固体退火过程，通过概率性地接受较差的解来跳出局部最优。

对于三杆桁架的优化设计，由于目标函数（例如，自重）和约束条件（例如，应力、稳定性）通常是关于杆件截面尺寸和节点位置的非线性函数，并且可能存在非连续性（例如，标准截面尺寸的离散选择），启发式和元启发式算法往往更具优势，能够有效地搜索复杂的设计空间。

三杆桁架优化设计的应用实例与研究方向

三杆桁架的优化设计在工程实践中有着广泛的应用前景。例如：

屋架设计：
在厂房、仓库等建筑中，常常采用三杆桁架作为屋架的基本单元，优化设计可以减轻屋架自重，降低工程造价。
小型桥梁设计：
三杆桁架可以作为小型步行桥或景观桥的基本结构形式，通过优化设计可以提高桥梁的承载能力和美观性。
起重机结构设计：
起重机的某些支撑结构可以简化为三杆桁架模型，优化设计可以提高结构的稳定性和工作效率。

当前对三杆桁架优化设计的研究主要集中在以下几个方面：

更精确的力学模型：
考虑杆件的自重、连接节点的刚度、材料的非线性等因素，建立更符合实际情况的力学模型。
多目标优化研究：
同时考虑结构自重、成本、变形等多重目标，采用多目标优化算法寻求帕累托最优解集，为工程师提供多种权衡方案。
不确定性优化：
考虑荷载、材料性能等参数的不确定性，采用可靠性优化或鲁棒性优化方法，设计对不确定性因素不敏感的可靠结构。
智能优化算法的改进与应用：
针对三杆桁架优化问题的特点，改进和应用各种智能优化算法，提高算法的搜索效率和鲁棒性。
与其他设计因素的耦合优化：
将三杆桁架的优化设计与建筑布局、功能要求、美学效果等其他设计因素进行耦合，实现更加全面的优化设计。

结论

三杆桁架作为最简单的平面桁架结构，其设计优化问题虽然形式简单，但蕴含着丰富的工程优化思想和方法。通过对三杆桁架的力学分析，明确优化目标和约束条件，选择合适的优化变量和优化方法，可以在满足安全性和功能要求的前提下，实现结构自重、成本、变形等性能指标的优化。

随着计算能力的提升和优化算法的发展，对三杆桁架的优化研究将更加深入和精细。未来的研究方向可以着眼于建立更精确的力学模型，开展多目标和不确定性优化研究，以及将桁架优化设计与其他工程领域进行深度耦合，为实际工程设计提供更具指导意义的理论和技术支持。三杆桁架优化设计的研究不仅有助于提高结构工程的效率和效益，也为其他工程领域的优化问题提供了宝贵的借鉴和启示。
