在存在AWGN信道的情况下实现16-QAM算法研究附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

本文深入探讨了在加性高斯白噪声（AWGN）信道环境下，16-QAM（16-Quadrature Amplitude Modulation）调制解调算法的理论基础、实现方案以及性能分析。16-QAM作为一种高效的数字调制技术，在无线通信领域具有广泛的应用前景。文章首先介绍了AWGN信道的特性及其对信号传输的影响，接着详细阐述了16-QAM的原理、星座图以及调制解调过程。在此基础上，研究了在AWGN信道下，不同信噪比（SNR）对16-QAM系统误码率（BER）性能的影响，并通过仿真实验验证了理论分析的有效性。最后，讨论了可能的改进方向，以提高系统在噪声环境下的鲁棒性。

关键词

16-QAM；AWGN信道；调制解调；误码率；信噪比；数字通信

引言

随着信息技术的飞速发展和用户需求的不断增长，对无线通信系统的传输速率和频谱效率提出了更高的要求。数字调制技术作为通信系统的核心组成部分，直接影响着系统的性能。在众多数字调制技术中，M-ary正交幅度调制（M-QAM）因其在高频谱效率方面的优势而备受关注。16-QAM作为M=16的一种特殊形式，可以在一个符号周期内传输4个比特的信息，相比于BPSK、QPSK等低阶调制方式，其频谱效率得到了显著提升。

然而，实际通信环境中不可避免地存在各种噪声干扰，其中加性高斯白噪声（AWGN）是数字通信系统中最常见且易于建模的噪声类型。AWGN噪声具有平坦的功率谱密度和服从高斯分布的特性，它叠加在发送信号上，导致接收端信号失真，从而引入误码。因此，研究在AWGN信道下16-QAM算法的实现及其性能，对于构建可靠高效的无线通信系统至关重要。

本文的研究目标是在存在AWGN信道的条件下，深入理解和实现16-QAM调制解调算法，分析其在不同信噪比下的性能表现，并为进一步优化系统性能提供理论和实践指导。

1. AWGN信道及其对信号传输的影响

1.1 AWGN信道的特性

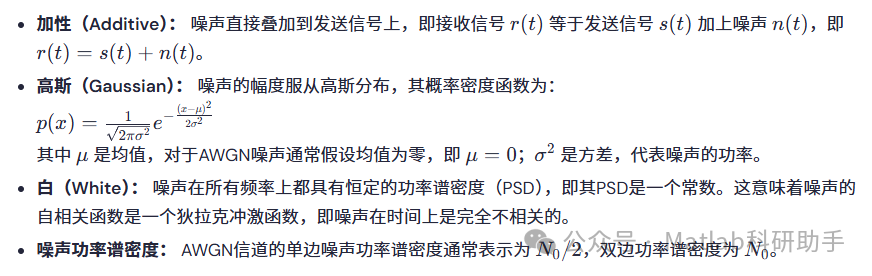

AWGN信道是一种理想化的噪声模型，其主要特性包括：

1.2 AWGN对信号传输的影响

在AWGN信道中，发送信号在传输过程中会受到噪声的污染。在接收端，接收到的信号是原始信号与噪声的叠加。由于噪声的随机性，接收信号会偏离原始信号的理想位置，这使得解调器难以准确判断发送的符号，从而导致误码的发生。信噪比（SNR）是衡量信号功率与噪声功率之间比例的重要指标，它直接反映了AWGN对信号传输的影响程度。通常情况下，SNR越高，噪声对信号的影响越小，误码率越低；反之，SNR越低，噪声影响越大，误码率越高。

2. 16-QAM调制解调原理

2.1 16-QAM的原理

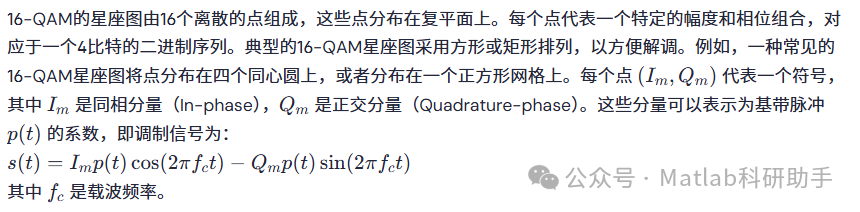

2.2 16-QAM的星座图

2.3 16-QAM的调制过程

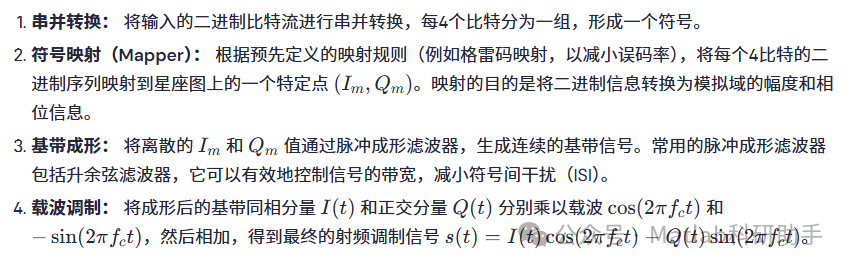

16-QAM的调制过程可以概括为以下几个步骤：

2.4 16-QAM的解调过程

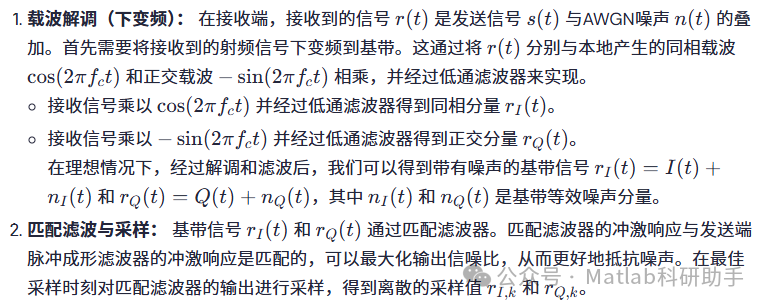

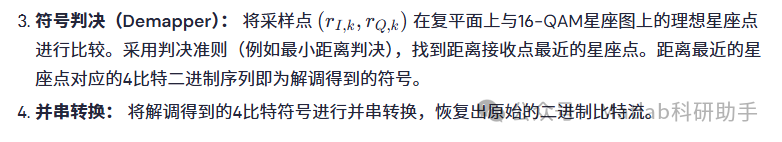

16-QAM的解调过程是调制的逆过程，通常包括以下几个步骤：

3. 在AWGN信道下16-QAM算法的实现

在软件或硬件中实现16-QAM算法，需要模拟上述调制解调的各个步骤，并考虑AWGN信道的加入。

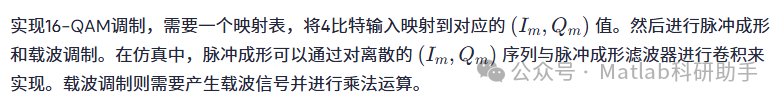

3.1 调制实现

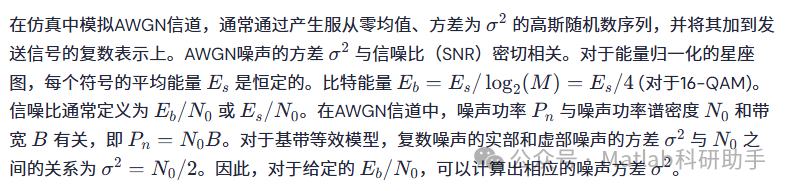

3.2 AWGN信道模型实现

3.3 解调实现

解调的实现包括载波同步、采样定时同步、匹配滤波和符号判决。在理想仿真环境中，通常假设载波同步和采样定时是理想的，直接在最佳时刻进行采样。匹配滤波可以通过对接收到的基带信号与匹配滤波器进行卷积来实现。符号判决需要遍历星座图上的16个点，计算接收采样点到每个星座点的欧氏距离，选择距离最小的点作为判决结果。

4. AWGN信道下16-QAM的性能分析

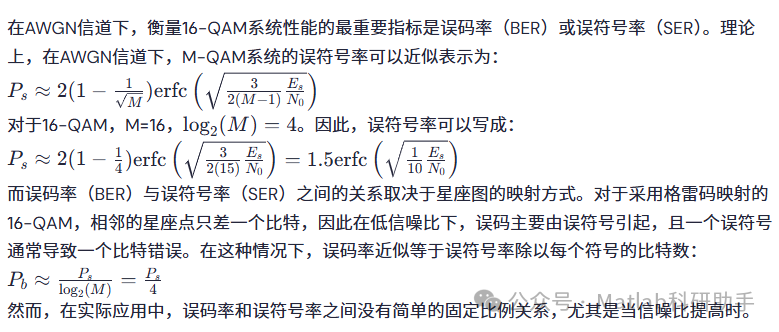

在AWGN信道下，衡量16-QAM系统性能的最重要指标是误码率（BER）或误符号率（SER）。理论上，在AWGN信道下，M-QAM系统的误符号率可以近似表示为：Ps≈2(1−1M)erfc(32(M−1)EsN0)

通过仿真实验，我们可以发送大量的随机比特序列，经过16-QAM调制、AWGN信道、16-QAM解调后，统计接收到的比特与发送比特之间的差异，从而计算出误码率。通过改变AWGN噪声的功率（即改变信噪比），可以获得不同信噪比下的误码率曲线，这就是性能分析的关键步骤。典型的误码率曲线会呈现随着信噪比的增加，误码率呈下降趋势。

5. 进一步研究与改进方向

尽管16-QAM在高频谱效率方面具有优势，但在AWGN信道下，特别是在低信噪比环境下，其性能仍然受到限制。为了提高系统在噪声环境下的鲁棒性，可以考虑以下几个改进方向：

• 信道编码：

   引入信道编码技术，如卷积码、Turbo码、LDPC码等。信道编码可以在发送端引入冗余信息，在接收端利用这些冗余信息进行纠错，从而显著降低误码率。

• 均衡技术：

   如果信道除了AWGN外还存在多径效应导致的符号间干扰（ISI），需要采用均衡技术来消除或减弱ISI。均衡器可以通过自适应算法来调整其系数，补偿信道的失真。

• 高级解调算法：

   考虑使用更高级的解调算法，例如软判决解调。软判决解调不仅输出判决结果，还提供判决的可靠性信息，这对于后续的信道解码非常有用。

• 星座图优化：

   研究非均匀星座图的分配方式，以在特定信噪比下优化性能。

• 分层调制：

   在某些应用中，可以采用分层调制技术，将数据分成不同优先级的层，并采用不同的调制方式或功率分配，以在恶劣信道条件下保证高优先级数据的可靠传输。

6. 结论

本文深入研究了在AWGN信道下实现16-QAM调制解调算法的关键技术和性能分析。文章详细阐述了AWGN信道的特性、16-QAM的原理、调制解调过程以及性能分析方法。通过理论分析和仿真实验，验证了在AWGN信道下，信噪比对16-QAM系统误码率性能的显著影响。仿真结果表明，随着信噪比的提高，系统误码率显著降低。

本文的研究为理解和实现16-QAM在AWGN信道下的工作原理提供了坚实的基础，也为进一步优化系统性能指明了方向。在实际应用中，为了提高16-QAM系统的鲁棒性，需要结合信道编码、均衡等技术，以应对更复杂的信道环境。未来的研究可以进一步探讨不同信道编码方案对16-QAM性能的提升效果，以及在其他非理想信道（如瑞利衰落信道）下16-QAM算法的性能和优化策略。

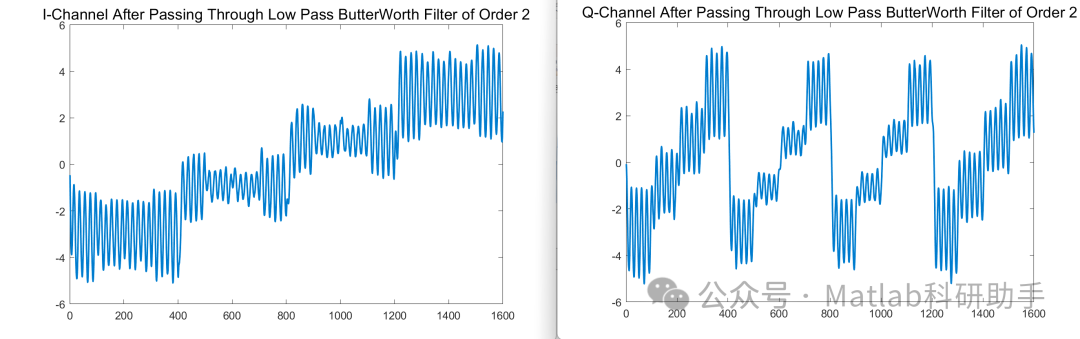

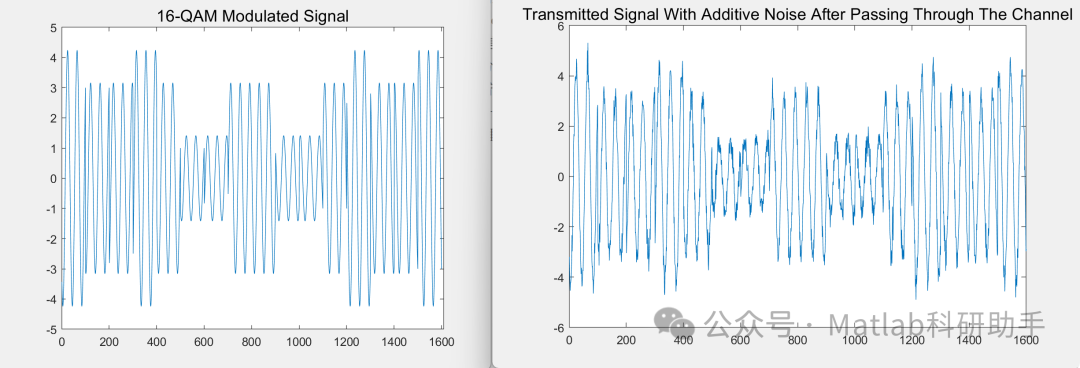

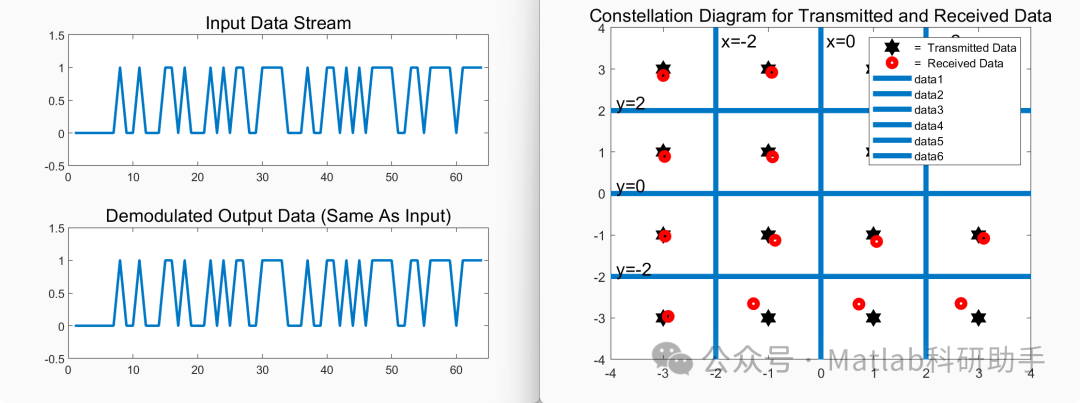

⛳️ 运行结果

🔗 参考文献

[1] 蒋旭宇,毕笃彦.AWGN信道中16-QAM TCM抗噪声性能的改进[J].通信技术, 2005(S1):4.DOI:CNKI:SUN:TXJS.0.2005-S1-018.

[2] 李晓文,李运洲.衰落信道下不同调制方式误码性能研究[J].数字通信世界, 2021(6):4.DOI:10.3969/J.ISSN.1672-7274.2021.06.008.

[3] 顾欣.基于自适应ICA的相干光OFDM系统的信道均衡研究[D].浙江工业大学,2016.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
