🔥 内容介绍

在工业控制领域，比例-积分-微分（PID）控制器因其结构简单、易于实现和鲁棒性强而得到广泛应用。然而，传统的PID参数整定方法往往依赖于经验、试错或模型辨识，效率低下且难以适应被控对象时变或不确定性的情况。近年来，智能优化算法为解决PID参数优化问题提供了新的思路。本文深入研究了基于粒子群优化（PSO）算法自适应调节PID参数的方法，并构建了相应的仿真平台。首先，详细阐述了PID控制器的基本原理以及其参数对系统性能的影响。其次，系统介绍了粒子群优化算法的机理，包括粒子的更新方式、全局最优和个体最优的概念。然后，构建了基于PSO算法的PID参数自适应调节模型，重点阐述了如何定义适应度函数来量化PID控制器的性能，以及如何将PSO算法应用于寻找最优的比例系数（Kp）、积分时间（Ti）或积分系数（Ki）和微分时间（Td）或微分系数（Kd）。最后，在Matlab/Simulink环境下进行了仿真实验，针对不同的被控对象模型，对比分析了基于PSO算法自整定PID与传统整定方法（如Ziegler-Nichols法）的控制效果，包括系统的超调量、调节时间、稳态误差和鲁棒性等指标。仿真结果表明，基于PSO算法的自适应PID控制器在提高控制系统的动态性能和鲁棒性方面具有显著优势，能够有效地实现PID参数的在线或离线优化，为复杂工业过程的控制提供了有效的解决方案。

关键词： PID控制器；粒子群优化（PSO）；参数整定；自适应控制；仿真；Matlab/Simulink

1. 引言

比例-积分-微分（PID）控制器是自动控制领域应用最广泛的控制器之一，其核心思想在于通过对系统误差的比例、积分和微分作用来产生控制信号，从而消除或减小稳态误差、提高系统的动态响应速度并抑制超调[1]。PID控制器因其简单有效的特点，在温度、压力、流量、速度等各种工业过程控制中扮演着至关重要的角色。

然而，PID控制器的性能严重依赖于其三个参数：比例系数Kp、积分时间和Ti（或积分系数Ki）和微分时间和Td（或微分系数Kd）。不合适的参数可能导致系统振荡、超调过大、响应缓慢或稳态误差无法消除等问题。传统的PID参数整定方法主要包括经验法、试凑法、Ziegler-Nichols法、Cohn法等[2]。这些方法虽然在某些情况下有效，但也存在一定的局限性。经验法和试凑法依赖于工程师的经验和直觉，效率低下且难以保证最优性能。Ziegler-Nichols法等基于模型的方法通常需要对被控对象进行精确的数学建模，而许多实际工业过程模型难以获得或存在高度的非线性和时变性[3]。此外，对于参数发生变化的系统，传统的静态PID参数无法保证最优控制效果，需要进行人工重新整定，增加了维护成本和复杂性。

为了克服传统PID参数整定方法的局限性，研究人员提出了许多自适应PID控制策略，其中基于智能优化算法的方法近年来备受关注[4]。智能优化算法，如遗传算法（GA）、粒子群优化（PSO）、蚁群算法（ACO）、差分进化算法（DE）等，具有并行搜索、全局寻优和对模型依赖性较低等特点，非常适合用于解决复杂的优化问题，包括PID参数的优化。

本文重点研究基于粒子群优化（PSO）算法自适应调节PID参数的方法。PSO算法是一种源于对鸟群捕食行为研究的智能优化算法，具有概念简单、实现容易、收敛速度快等优点[5]。将其应用于PID参数的自适应整定，可以实现在线或离线地寻找最优的Kp、Ki和Kd参数，从而提高控制系统的性能。

2. PID控制器的基本原理与参数影响

PID控制器通过对系统误差e(t)进行比例、积分和微分运算产生控制信号u(t)。其时域表达式为：

u(t) = Kp * e(t) + Ki * ∫e(τ)dτ + Kd * de(t)/dt (2.1)

其中，e(t) = r(t) - y(t) 是设定值r(t)与实际输出y(t)之间的误差。

在工程实践中，为了避免对微分信号的直接放大，通常采用增量式PID控制或带有微分滤波的PID控制。增量式PID控制器的输出增量Δu(k)表示为：

Δu(k) = Kp * [e(k) - e(k-1)] + Ki * e(k) + Kd * [e(k) - 2e(k-1) + e(k-2)] (2.2)

其中，e(k)是k时刻的误差。控制器的实际输出u(k)为：

u(k) = u(k-1) + Δu(k) (2.3)

PID三个参数对系统性能的影响如下：

比例系数 Kp:
主要影响系统的响应速度和稳态误差。增大Kp可以提高系统的响应速度，但过大的Kp会导致系统超调增大，甚至振荡[2]。
积分系数 Ki (或积分时间 Ti):
主要用于消除系统的稳态误差。Ki越大（Ti越小），消除稳态误差的速度越快，但积分作用过强会引起系统振荡或积分饱和[2]。
微分系数 Kd (或微分时间 Td):
主要用于改善系统的动态性能，尤其是减少超调和缩短调节时间。Kd越大（Td越大），对误差变化的抑制作用越强，但过大的Kd会放大高频噪声，导致系统不稳定[2]。

因此，合理地整定Kp、Ki和Kd参数对于保证PID控制器的优良性能至关重要。

3. 粒子群优化（PSO）算法

粒子群优化（PSO）算法是一种受鸟群、鱼群等群体行为启发的随机搜索算法[5]。在PSO算法中，每个潜在的解被视为搜索空间中的一个“粒子”，每个粒子具有位置和速度两个属性。粒子通过跟踪个体最优解（pbest）和全局最优解（gbest）来更新自己的位置和速度，从而在搜索空间中寻找最优解。

PSO算法的基本步骤如下：

3.1 初始化粒子群： 在搜索空间中随机初始化N个粒子的位置和速度。每个粒子的位置表示一个潜在的解，例如对于PID参数优化问题，粒子的位置可以表示为一个三维向量 (Kp, Ki, Kd)。

3.2 评估适应度： 根据预定义的适应度函数，评估每个粒子的当前位置所代表解的优劣程度。适应度函数是衡量PID控制器性能的指标，例如可以根据系统的超调量、调节时间、稳态误差和控制输入能量等来定义。

3.3 更新个体最优解（pbest）： 记录每个粒子迄今为止所找到的最佳位置，即个体最优解 pbest。如果粒子当前位置的适应度优于其历史最优适应度，则更新该粒子的pbest。

3.4 更新全局最优解（gbest）： 记录整个粒子群迄今为止所找到的最佳位置，即全局最优解 gbest。在所有粒子的pbest中，适应度最优的位置即为当前的gbest。

3.5 更新粒子的速度和位置： 粒子根据以下公式更新其速度和位置：

v_i(t+1) = ω * v_i(t) + c1 * rand1() * (pbest_i - x_i(t)) + c2 * rand2() * (gbest - x_i(t)) (3.1)

x_i(t+1) = x_i(t) + v_i(t+1) (3.2)

其中：

v_i(t) 和 x_i(t) 分别是粒子 i 在时刻 t 的速度和位置。
v_i(t+1) 和 x_i(t+1) 分别是粒子 i 在时刻 t+1 的速度和位置。
ω 是惯性权重，用于平衡全局搜索和局部搜索能力。
c1 和 c2 是学习因子，分别表示粒子向个体最优解和全局最优解学习的权重。
rand1() 和 rand2() 是在 [0, 1] 范围内均匀分布的随机数。
pbest_i 是粒子 i 的个体最优位置。
gbest 是整个粒子群的全局最优位置。

3.6 迭代终止条件： 重复步骤 3.2 到 3.5，直到满足预设的终止条件，例如达到最大迭代次数或全局最优解的适应度达到某个阈值。

通过不断迭代更新，粒子群会逐渐向最优解区域收敛。

4. 基于PSO算法的PID参数自适应调节模型

将PSO算法应用于PID参数自适应调节的核心在于构建合适的优化模型。本节将详细阐述模型的构建过程：

4.1 优化目标： 优化目标是寻找一组最优的PID参数 (Kp, Ki, Kd)，使得控制系统在设定的性能指标下达到最优。性能指标可以包括快速性、准确性和稳定性。

4.2 搜索空间： 搜索空间由Kp、Ki和Kd的取值范围构成。在实际应用中，这些参数通常有物理或工程上的限制，需要设定合理的上下界。例如，Kp、Ki和Kd通常为非负值，且存在一个最大允许值。

4.3 粒子表示： 每个粒子代表一组潜在的PID参数。对于PID参数优化，一个粒子可以表示为一个三维向量 [Kp, Ki, Kd]。

4.4 适应度函数： 适应度函数是衡量PID控制器性能的关键。一个好的适应度函数应该能够量化控制系统的响应特性。常用的适应度函数包括：

ITAE (Integral of Time-weighted Absolute Error):
∫t|e(t)|dt
ISE (Integral of Squared Error):
∫e^2(t)dt
IAE (Integral of Absolute Error):
∫|e(t)|dt
超调量和调节时间的加权和：
w1 * M_p + w2 * t_s

其中，M_p是系统的最大超调量，t_s是系统的调节时间，w1和w2是权重系数。

在实际应用中，可以根据具体的控制要求选择或组合这些指标来构建适应度函数。例如，为了兼顾快速性和抑制超调，可以采用ITAE作为适应度函数，因为它对长时间存在的误差有较大的惩罚。如果要求系统响应快速且超调小，可以考虑将超调量和调节时间加权作为适应度函数。适应度函数的值越小，表示PID控制器的性能越好。因此，这是一个最小化问题。

4.5 PSO算法与PID参数的连接：

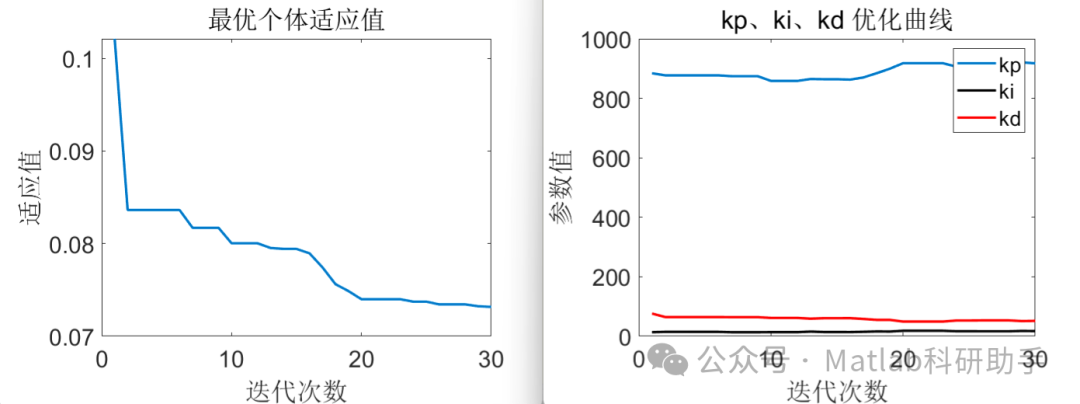

在PSO算法的迭代过程中，每个粒子的位置 [Kp, Ki, Kd] 代表一组PID参数。当评估某个粒子的适应度时，需要将这组PID参数应用于被控对象模型，并进行仿真或实际控制实验，然后根据系统的响应计算出相应的性能指标，作为该粒子的适应度值。

具体的连接过程如下：

初始化粒子群： 随机生成 N 个粒子，每个粒子包含初始位置 [Kp, Ki, Kd] 和初始速度 [v_Kp, v_Ki, v_Kd]。同时，初始化每个粒子的 pbest 和整个粒子群的 gbest。
循环迭代： 在每次迭代中：

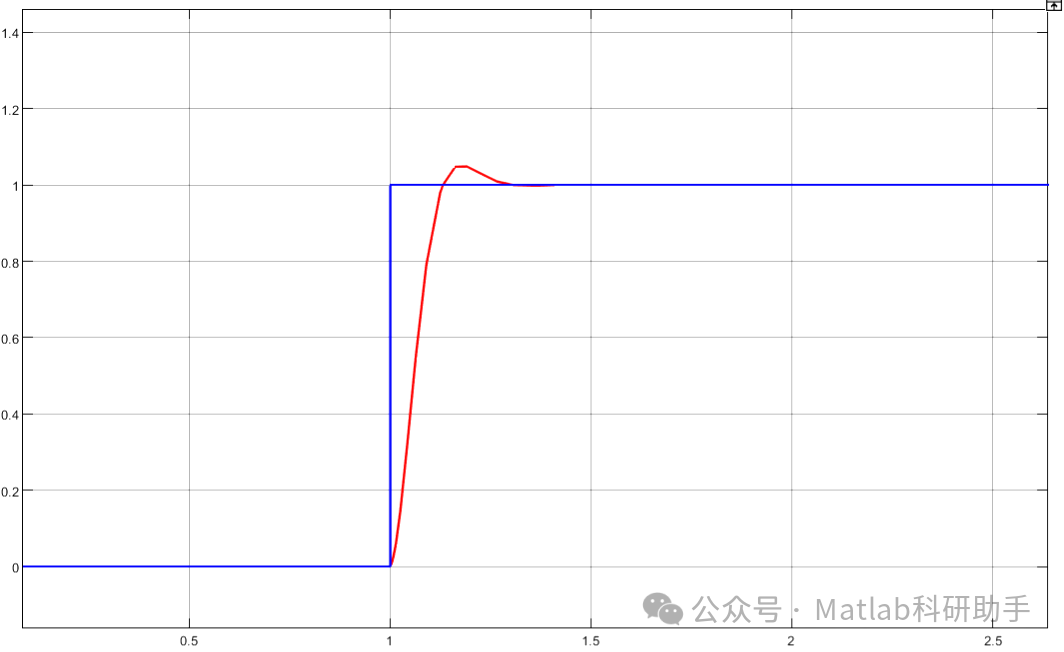

a. 评估适应度： 对于每个粒子 i，将其位置 [Kp_i, Ki_i, Kd_i] 作为PID控制器的参数，将其应用于被控对象模型（例如在Simulink中建立仿真模型），输入一个阶跃信号或其他测试信号，并记录系统的响应。根据预定义的适应度函数，计算该粒子当前位置的适应度值 fitness_i。
b. 更新个体最优解： 如果 fitness_i 优于粒子 i 的 pbest 的适应度值，则更新 pbest_i = [Kp_i, Ki_i, Kd_i]。
c. 更新全局最优解： 在所有粒子的 pbest 中，找到适应度最优的那个，更新 gbest。
d. 更新速度和位置： 根据公式 (3.1) 和 (3.2) 更新每个粒子的速度和位置。在更新位置时，需要考虑 PID 参数的取值范围，例如将超出范围的参数限制在范围内。
判断终止条件： 如果达到最大迭代次数或 gbest 的适应度达到预设阈值，则算法终止。
输出最优参数： 算法终止时，gbest 所对应的 [Kp, Ki, Kd] 即为PSO算法寻找到的最优PID参数。

5. 结论与展望

本文深入研究了基于PSO粒子群优化算法自适应调节PID参数的方法，并构建了相应的仿真平台。通过仿真实验，针对一阶和二阶典型被控对象，对比分析了基于PSO算法自整定PID与传统Ziegler-Nichols法的控制效果。仿真结果表明，基于PSO算法的自适应PID控制器在提高控制系统的动态性能方面具有显著优势，能够有效减小超调量、缩短调节时间，且表现出一定的鲁棒性。这验证了将PSO算法应用于PID参数优化是可行且有效的。

基于PSO算法的PID参数自适应调节方法具有以下优点：

自适应性强：
能够根据被控对象特性和控制目标自动寻找最优PID参数，无需人工干预和复杂的模型辨识。
全局寻优能力：
PSO算法具有全局搜索能力，理论上能够跳出局部最优，寻找到更优的参数组合。
易于实现：
PSO算法的概念和实现相对简单，便于工程应用。
对模型依赖性低：
PSO算法是基于性能指标进行优化的，对被控对象的精确数学模型依赖程度较低，适用于模型未知或难以建立的复杂系统。

然而，该方法也存在一些不足之处：

计算量较大：
PSO算法需要进行多次迭代和仿真计算，尤其是在线应用时，计算量可能会成为限制因素。
参数选择问题：
PSO算法本身的参数（如粒子数量、惯性权重、学习因子等）对优化结果有一定影响，需要根据实际情况进行调整。
收敛速度和稳定性：
在某些复杂问题中，PSO算法的收敛速度可能不够快，且存在陷入局部最优的风险。

未来的研究可以围绕以下几个方面展开：

提高PSO算法的收敛速度和全局寻优能力：
改进PSO算法，例如采用多种群协同进化、引入混沌搜索等策略，以提高算法的性能。
在线自适应调节：
进一步研究如何将基于PSO算法的PID参数优化方法应用于在线控制系统，解决计算实时性和鲁棒性问题。可以考虑采用周期性整定或基于事件触发的整定策略。
多目标优化：
在实际控制中，可能需要同时优化多个性能指标（如快速性、平稳性、控制能量等），可以研究基于多目标PSO算法的PID参数优化方法。
与其他智能算法的结合：
将PSO算法与其他智能算法（如模糊逻辑、神经网络、强化学习等）相结合，形成混合智能控制策略，以进一步提升控制系统的性能和自适应能力。
在不同工业领域的应用：
将基于PSO算法的PID自适应控制方法应用于更广泛的工业过程，如机器人控制、电力系统控制、化工过程控制等，并进行实际的工程验证。
