文章介绍了如何使用STM32F103RCT6通过IIC接口与MLX90640传感器通信，获取温度数据并在LCD屏幕上以像素点形式显示。系统能根据温度自动触发蜂鸣器报警，并允许通过按键关闭报警。MLX90640传感器工作流程包括内部初始化、实时数据测量及更新。温度数据经过转换生成伪彩图像，但未进行阵列插值处理，导致图像有锯齿。成果展示了红外LCD显示的温度信息，包括最小值、平均值和最大值。
基本概述
STM32F103RCT6使用IIC接口与MLX90640采集数据，采集数据后使用LCD将温度转换为像素点输出到TFT-LCD屏幕,温度达到指定数值自动蜂鸣器报警，使用按键关闭报警声，源码文件文末自取。
默认参数时，MLX90640的工作流程如下：
（1）上电，内部初始化（约40ms）
（2）读取工作参数到控制和状态寄存器
（3）开始以2Hz的速率测量实时数据并更新到RAM，自动更新状态寄存器。
测量帧解释：
MLX90640共有768个测量像素点，每次测量其中的一半，称为1帧，故此完成768像素需要测量2帧，用帧0和帧1来表示。即：所谓的1帧数据其实是完整像素的一半。
温度转颜色的方法为：
（1）首先假设温度范围的上下限并将实际的温度数据转换为0~255之间的数值
（2）使用转换后的数值代入下面的伪彩编码计算函数，生成伪彩色
输出图像未使用阵列插值处理-多项式插值算法处理输出图像，锯齿感强烈，如果需要参考文章：阵列插值处理链接
成果展示:

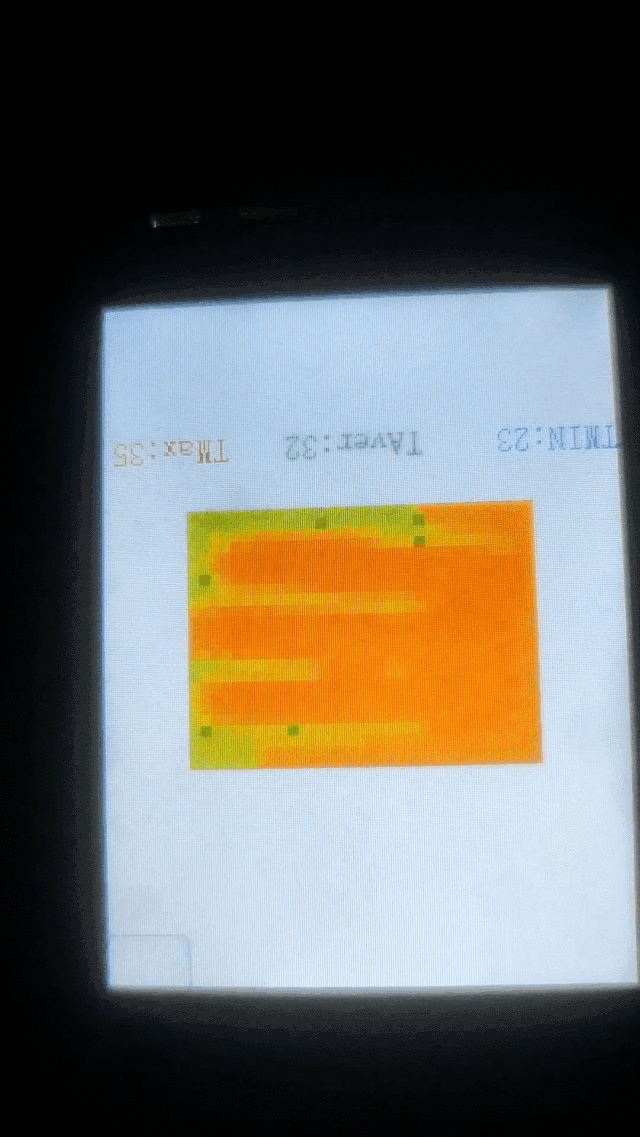

红外LCD显示只有红绿黄色，蓝色未添加，显示的温度在最下面
TMIN:温度最小值
TAver温度平均值
TMax:温度最大值
资源汇总
源码资源包说明：包含：完整Keil程序和接线图
源码文件：https://pan.baidu.com/s/1-0jweH6a0Nsva3nWYX5YYQ?pwd=2023
