天威TM1668芯片官方资料，讲解，代码，自己写的例程

---

前言

本片文章主要用于编写关于TM1668的学习以及相关代码，由于自己也在学习阶段，所以会不断地更新。

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、TM16XX系列介绍和资料

TM16系列是一款LED按键集成驱动芯片，内部包含MCU，并留有数据接口，通俗来讲，我们可以利用通过与他的通讯接口通信来控制它的操作，这也其实一定程度上减少了开发难度。

名称	链接
官方文档	链接
手机	$12
导管	$1

1.1、功能：

M1668 是一种带键盘扫描接口的LED（发光二极管显示器）驱动控制专用电路，内部集
成有MCU 数字接口、数据锁存器、LED 高压驱动、键盘扫描等电路。本产品性能优良，质量
可靠。主要应用于VCR、VCD、DVD 及家庭影院等产品的显示屏驱动。采用SOP24、SSOP24、
SKDIP24、SDIP24 的封装形式。

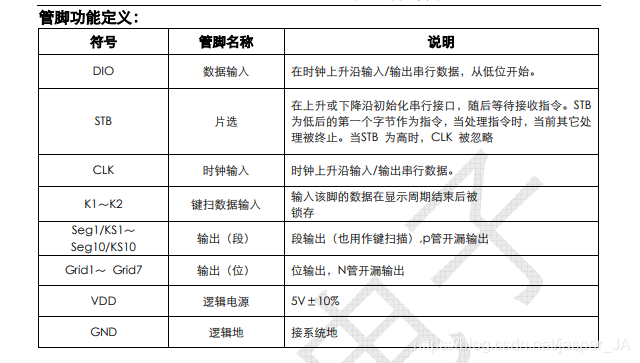

管脚：

---

二、代码

2.1、官方代码

代码如下（示例）：

 /*****************************************************************************
 *版权信息：深圳天微电子有限公司
 *文 件 名：TM1668-V1.0
 *当前版本：V1.0
 *MCU 型号：STC12C5608AD
 *开发环境：Keil uVision4
 *晶震频率：11.0592MHZ
 *完成日期：2013-07-18
 *程序功能：1.数码管驱动：驱动7段7位LED共阴数码管显示0~6；具体电路请参照TM1668规格书共阴数码管接法。
            2.按键功能  : 包含按键读程序驱动函数。
 *免责声明：1.此程序为TM1668驱动LED数码管演示程序，仅作参考之用。
            2.如有直接使用本例程程序造成经济损失的，本公司不承担任何责任
********************************************************************************/
#include <reg52.h>			   //MCU头文件
#include "intrins.h"			   //包含nop指令头文件

#define uchar unsigned char		   //数据类型宏定义
#define uint unsigned int		   //数据类型宏定义

#define nop  _nop_();_nop_();_nop_();_nop_();_nop_();_nop_();//宏定义


/********************定义控制端口**********************/
sbit DIO=P1^0;					   //定义TM1668 DIO为P1^0;
sbit CLK=P1^1;					   //定义TM1668 CLK为P1^1;
sbit STB=P1^2;					   //定义TM1668 STB为P1^2;


/********************定义数据*************************/
uchar code CODE[10]={
   0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F};  //共阴数码管0~9字型码
uchar code TAB[10]={
   0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00};  //共阴数码管无显示字型码

uchar KEY[5]={
   0};							 //为存储按键值定义的数组

/***************延时函数nms**************/
void delay_nms(uint n)
{

 uint i;
 while(n--)
 {

 for(i=0;i<550;i++);
 }
}

/***************发送8bit数据，从低位开始**************/
void send_8bit(uchar dat)	 //发送8位数据,从低位开始
{

  uchar i;
  for(i=0;i<8;i++)
  {

  	CLK=0;
    if(dat&0x01)
	   DIO=1;
	else
	   DIO=0;
	_nop_();
	_nop_();
	_nop_();
	CLK=1;
	dat>>=1;
  }
  CLK=0;
  DIO=0;
}

/******************发送控制命令***********************/
void send_command(uchar com)  //发送命令字节
{

 STB=1;						  //STB置高
 nop;
 STB=0;						  //STB置低
 send_8bit(com
