SOLIDWORKS Motion的工程爱好

虽然我们很多人都喜欢看电影，吃美味的晚餐，或者吃一些巧克力，但今年我的情人节花了工程爱自己！一个城市传说有一个心脏齿轮就有另一个心脏齿轮的共轭齿轮。这可能是工程中最浪漫的事情。但是它真的可以工作吗？只有一种方法可以找到答案。

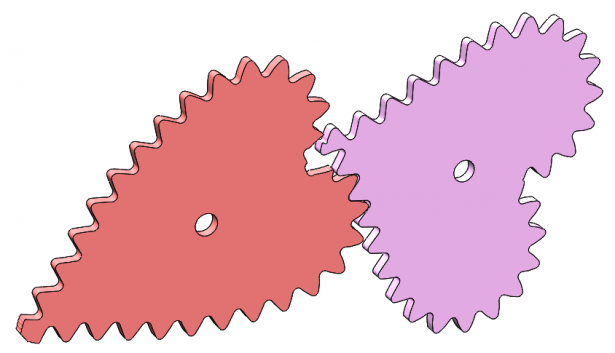

就在这里，我有两个心形齿轮，据说可以装在一起。如果愿意的话，两个相同的动力传递的灵魂伴侣。

你可以从它们所处的位置看出它们非常适合在一起。然而，问题是 当心脏旋转时心脏会接触吗？ 那么，让我们通过使用SOLIDWORKS Motion找出答案！

首先，我们确保启用SOLIDWORKS Motion Add-in。然后我们准备开始研究。

将齿轮配合使得中心位于相同的位置，然后使用距离配合来隔开它们。这些齿轮设计为彼此相距6英寸。放置配合后，转到“装配”选项卡，然后单击“新建运动算例”。

现在，让我们设置属性。单击运动算例区域中的齿轮图标并设置以下设置：

• 运动分析帧速率：每秒60帧
• 使用精确的联系：检查
• 3D接触精度：保持中低（0.0001）

然后点击OK。（请记住从动画中将研究类型更改为Motion Analysis。）

然后，我们需要建立一个联系人集，以便心灵知道不要互相干扰。单击“联系人”（看起来像一个凸轮和从动件）并选择两个实体进行选择。触点对的数量应为1.运动算例的默认长度为5秒。虽然您可以将其更改为您想要的任何内容，但我选择将其保留为此。这是展示一场完整革命的最佳时间。

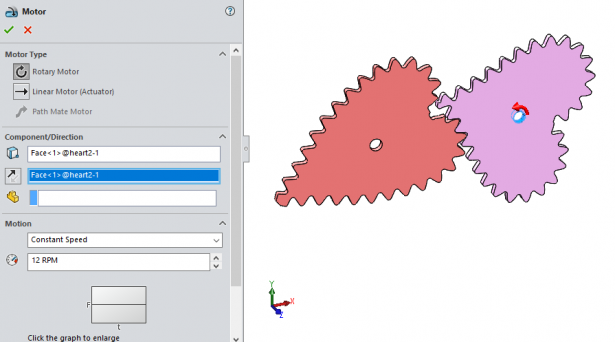

现在设置一个电机。点击电机，对于第一个盒子，选择其中一个齿轮的内圆柱面（记住，我们将使用前面指定的接触条件将运动转移到另一个齿轮。）由于我们的分析将是5秒，设置恒速到12 RPM将每5秒产生1转。完善！点击复选标记即可接受。

我们现在可以计算出这项研究，点击计算按钮。

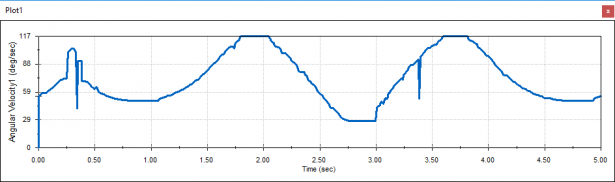

我们可以继续寻找动力传动系统的有趣特性，例如，共轭齿轮的旋转速度是多少？要找到它，请单击“结果和图”。对于类别，将其设置为“Displacement / Velocity / Acceleration”，对于子类别，选择“Angular Velocity”，对于组件，选择“magnitude”。要选择的齿轮是没有 电机的齿轮  。单击OK，现在我们有一个图表来表示由几何引起的速度变化。

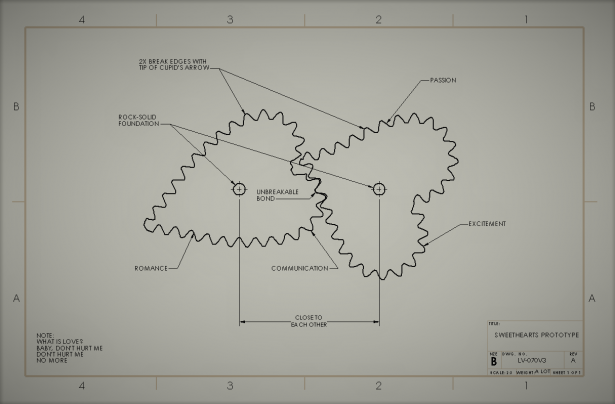

这是工程中最浪漫的事情。一种心脏齿轮，其共轭齿轮是另一种心脏齿轮，和谐地传递旋转运动，几乎不会跳过节拍（或牙齿）。现在，我并不是说可以申请爱的专利，但是使用SOLIDWORKS制作技术图纸以及演示动画很容易：
