电子技术——反馈电压放大器
根据输入量(电压,电流)和输出量(电压,电流)的不同,可以将放大器分成四类。本章我们讨论最基本的负反馈电压放大器,并且我们介绍使用一个简单的利用环路增益 A β A\beta Aβ 分析负反馈电压放大器方法。
串-并联负反馈拓扑结构
电压放大器是一个输入电压输出电压的放大器,可以看做是一个压控压源,具有高输入阻抗和低输出阻抗。负反馈网络的输入端作为一个电压表,负责对放大器的输出电压进行采样,输出端作为一个电压源输出反馈电压 x f x_f xf 然后和信号源电压进行混合送入放大器。

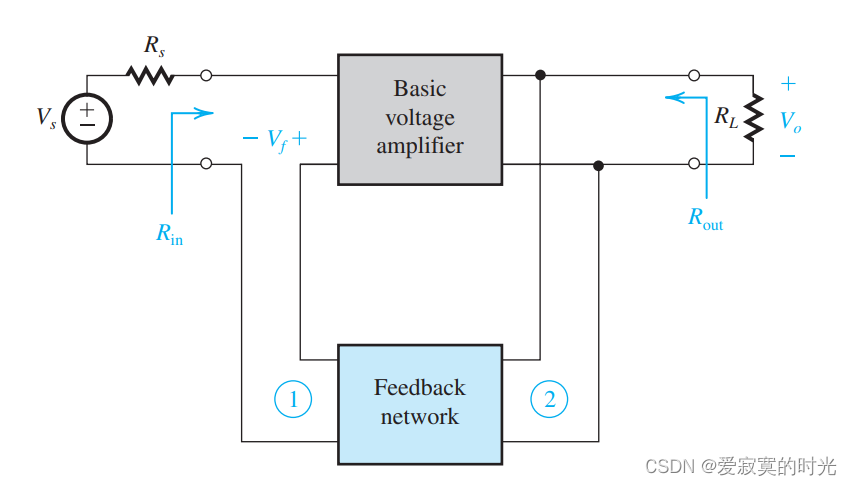

基于以上分析,最合理的负反馈反馈电压放大器的反馈网络应该是 电压混合 和 电压采样 的结构,如下图:
因为其在输入端和信号源串联,在输出端和负载并联,我们称这样的拓扑结构为 串-并联反馈 。这种结构不光稳定了闭环增益
V
o
/
V
s
V_o / V_s
Vo/Vs 而且还增大的输入阻抗(因为输入端串联反馈网络),减小了输出阻抗(输出端串联反馈网络)。
串-并联负反馈放大器实例

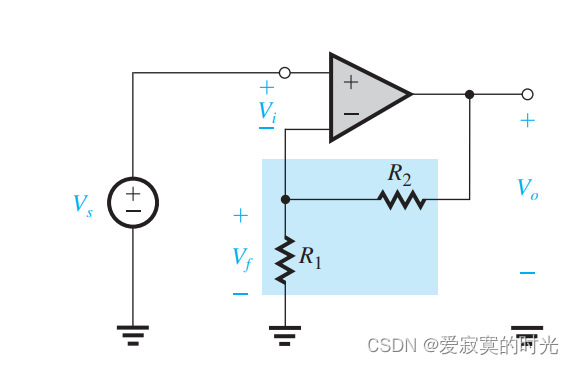

下图是我们第一个实例:
这个放大器很像运放的非反相放大器配置。反馈网络由一个分压组件(
R
1
R_1
R1 和
R
2
R_2
R2)组成并产生一个反馈电压
V
f
V_f
Vf 输入到运放的反相端,输入信号
V
s
−
V
f
V_s - V_f
Vs−Vf 由一个运放的差分输入端实现。为了实现负反馈,必须让
V
s
V_s
Vs 和
V
f
V_f
Vf 具有相同的极性,我们可以通过环路确定,假如
V
s
V_s
Vs 变大,则
V
o
V_o
Vo 变大,
V
f
V_f
Vf 变大,因此该反馈是负反馈。

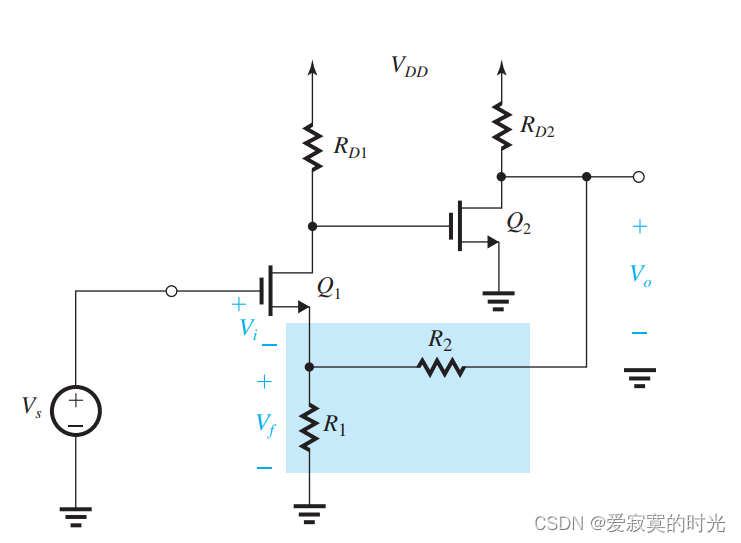

下图是我们第二个实例:
这是由两个MOS组成的联级放大器。同样的反馈网络由一个分压组件( R 1 R_1 R1 和 R 2 R_2 R2)组成并产生一个反馈电压 V f V_f Vf 送至 Q 1 Q_1 Q1 的源极。输入电压 V s − V f V_s - V_f Vs−Vf 通过MOS本身特性决定。现在让 V s V_s Vs 增大, Q 1 Q_1 Q1 的漏极电压减小, Q 2 Q_2 Q2 的栅极电压减小,漏极电压 V o V_o Vo 增大。此时 V f V_f Vf 增大。因此反馈是负反馈。

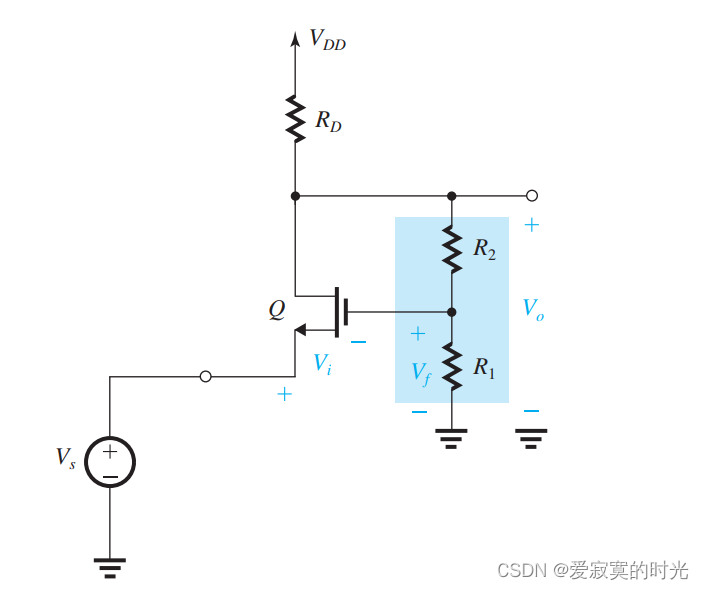

下图是我们第三个实例:
这是一个CG放大器,反馈网络由一个分压组件(
R
1
R_1
R1 和
R
2
R_2
R2)组成并产生一个反馈电压
V
f
V_f
Vf 送至
Q
Q
Q 的栅极,此时输入电压为
V
i
=
V
s
−
V
f
V_i = V_s - V_f
Vi=Vs−Vf 。若
V
s
V_s
Vs 增大,
V
o
V_o
Vo 就会增大,导致
V
f
V_f
Vf 增大。因此反馈是负反馈。
使用环路增益分析反馈电压放大器
我们在第一节学习过的分析反馈网络的方法不能直接适用于电压放大器。这是因为在第一节我们假设反馈网络没有负载效应。不幸的是,这在实际的电路中,这个假设通常是不成立的。例如上图中的反馈网络都是由电阻分压得到的,具有有限的阻抗。因此我们就不能像第一节那样简单的确定 A A A 和 β \beta β 。
虽然我们目前不能确定 A A A 和 β \beta β ,但是环路增益 A β A\beta Aβ 我们仍然可以使用第一节的开环法确定。同时,仅仅对于电阻分压器来说, β \beta β 也可以确定(电阻分压定律)。进而我们可以确定 A A A 和 A f A_f Af ,一般来说,步骤如下:
- 分析反馈网络,确定 β \beta β 。
- 使用开环法确定环路增益。回想一下,若断开反馈环路,我们必须保证电路的等效条件,如下图中,我们从 X X ′ XX' XX′ 处断开,左边加上我们的测试电压源 V t V_t Vt ,在右边我们必须加上一个和从 X X ′ XX' XX′ 看过去的一个等效阻抗 Z t Z_t Zt 并测试两端的电压 V r V_r Vr 。则环路增益为 A β = − V r V t A\beta = -\frac{V_r}{V_t} Aβ=−VtVr 。值得注意的是,在哪里断开并不影响最后的结果,尽可能的选择在 Z t Z_t Zt 为无穷大的地方断开。
- 现在可以决定 A A A 和 A f A_f Af 。
环路增益法具有很大的局限性,因此我们将会在下一节介绍分析反馈电压放大器的系统性方法。
