LoRaWAN介绍14 终端类别

LoRaWAN介绍14 终端类别

“蚂蚁是无力之类,却在夏天豫备粮食。沙番是软弱之类,却在磐石中造房。”--《旧·箴》

不同的应用场景需要不同的技术条件,LoRaWAN一开始就将End Nodes分成3类,它们在电池寿命和唤醒延时上各有千秋。这是明智的,可以根据应用选择最佳的类别。


1 三类终端的特点

Class

属性

供电

节能

下行通信延时

A

sensors

电池-有限

最佳

大,仅当终端上报时

B

actuators

电池-有限

较好

小,延时可调节

C

actuators

电源-充足

不考虑

无,随时下行通信


2  Class A

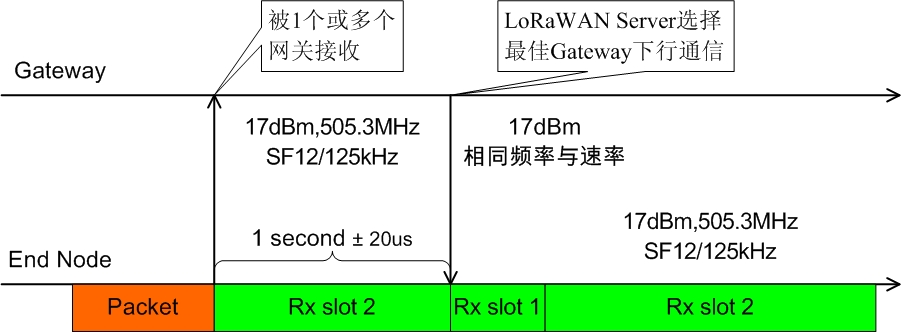

Class A是LoRaWAN的主流,它的通信时序如下图所示。End Node根据自己的需要上传数据包,这可以被1个或多个Gateway接收;1秒钟后,信号最强的Gateway按上行相同的频率和速率,下发数据包;如果End Node在Rx slot1接收成功,它不再打开Rx slot2窗口,否则它将按505.3MHz SF12/125kHz(中国地区)条件打开Rx slot2窗口。

Class A节能效果最好,因为仅当发送和2个接收窗口外,其他时间都是休眠。当然,LoRaWAN Server仅当该End Node上行通信后,才能下行通信。



3  Class B

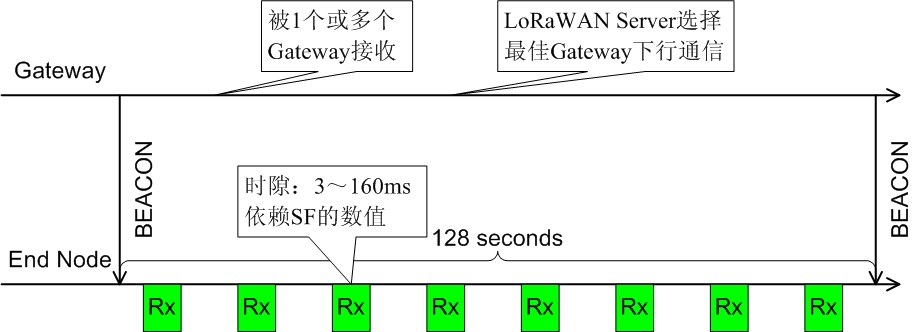

Class B的End Node每128秒接收Gateway广播的Beacon,用于校准自身的时钟。在2个Beacon之间,End Node会开启一些接收窗口(ping slot),如果在窗口期接收到Gateway的preamble,那么它将接收完整的下午数据包。

End Node根据自身电量和应用的需要,选择ping slot的数量;以达到节能和下午通信的折中。



4  Class C

Class C是为充足电能的actuator设计的,如:智能插座、远程电气控制开关等。除了发送数据包和Rx slot 1外,它都在Rx slot 2期间接收,这可以保证Server随时下行通信。



下载经典的LoRaWAN资料,请链接:http://www.rimelink.com/nd.jsp?id=48&_np=107_316
