利用arduino红外库遥控美的家用空调

最新推荐文章于 2024-10-17 12:09:22 发布

希尔伯特旅馆

最新推荐文章于 2024-10-17 12:09:22 发布

阅读量7.4k

点赞数 6

文章标签： arduino 红外遥控

本文链接：https://blog.csdn.net/jiaoqiao123/article/details/99334766

版权

本文介绍了如何使用arduino的红外库，结合美的空调的特殊编码规则，通过sendRaw函数发送原始数据来遥控空调。详细讲解了编码规则、解码函数的编写，并提供了完整的代码实现，包括硬件连接和功能说明。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

由于美的空调使用的不是简单的红外编码信号，因此在使用arduino红外库的时候不能直接调用其已有的编码规则，需要先了解美的空调的编码规则，再使用IRsend::sendRaw这个函数直接发送原始数据。本文建立在已经对红外发送有了了解并且搜到了美的空调的编码规则的基础上（编码规则在百度即可搜到https://wenku.baidu.com/view/c46594141ed9ad51f01df2c3.html）

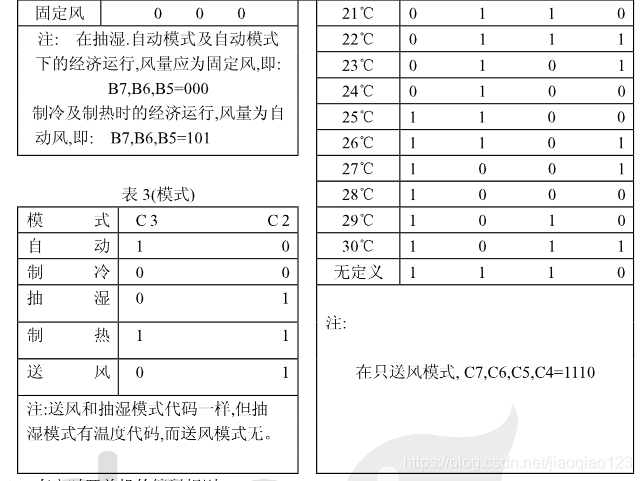

一、编码规则

根据美的的编码规则，L A A' B B' C C' S L A A' B B' C C' O为最普通的开机码，其中L为引导码，A、B、C为决定温度，风速，模式的码，A'，B'，C'分别为A，B，C按位取反后的码，S为分隔码，O为终止码（均可在上面的链接上查到）

关机码与开机码稍有不同，如果想直接关机，可以直接复制下面的数组buf[300]

{4400,4400,
                           550,1660,550,550,550,1660,550,1660,550,550,550,550,550,1660,550,550,
                           550,550,550,1660,550,550,550,550,550,1660,550,1660,550,550,550,1660,
                           550,550,550,1660,550,1660,550,1660,550,1660,550,550,550,1660,550,1660,
                           550,1660,550,550,550,550,550,550,550,550,550,1660,550,550,550,550,
                           550,1660,550,1660,550,1660,550,550,550,550,550,550,550,550,550,550,
                           550,550,550,550,550,550,550,1660,550,1660,550,1660,550,1660,550,1660,
                           550,5220,
                           4400,4400,
                           550,1660,550,550,550,1660,550,1660,550,550,550,550,550,1660,550,550,
                           550,550,550,1660,550,550,550,550,550,1660,550,1660,550,550,550,1660,
                           550,550,550,1660,550,1660,550,1660,550,1660,550,550,550,1660,550,1660,
                           550,1660,550,550,550,550,550,550,550,550,550,1660,550,550,550,550,
                           550,1660,550,1660,550,1660,550,550,550,550,550,550,550,550,550,550,
                           550,550,550,550,550,550,550,1660,550,1660,550,1660,550,1660,550,1660,
                           550,5220,
                           4400,4400,
                           550,1660,550,550,550,1660,550,1660,550,550,550,550,550,1660,550,550,
                           550,550,550,1660,550,550,550,550,550,1660,550,1660,550,550,550,1660,
                           550,550,550,550,550,550,550,550,550,550,550,550,550,550,550,550,
                           550,1660,550,1660,550,1660,550,1660,550,1660,550,1660,550,1660,550,1660,
                           550,550,550,550,550,550,550,
