CIC滤波器和SINC滤波器

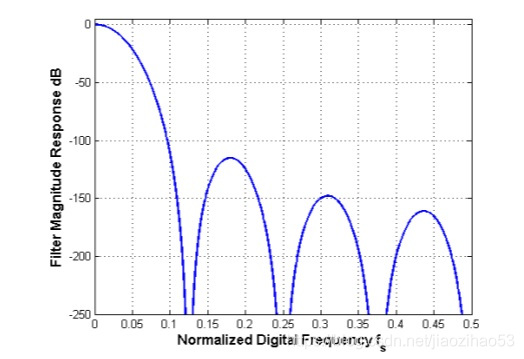

1、CIC提出于1981年，那正是《读者》杂志创刊的日子。它可以方便地实现抽取和内插；通过调节积分器和comb的个数可以调节其频率响应。其一般频响如图1：

                                                                                             图1

类似于一个SINC函数，因此也被称为SINC滤波器。针对图1中通带不平的问题，可以设计额外的补偿滤波器。值得一提的是，sinc函数和矩形函数在频域和时域是互相对应的，也就是说，时域的sinc函数:sin(x)/x，在频率对应于brick wall filter；反之亦然。

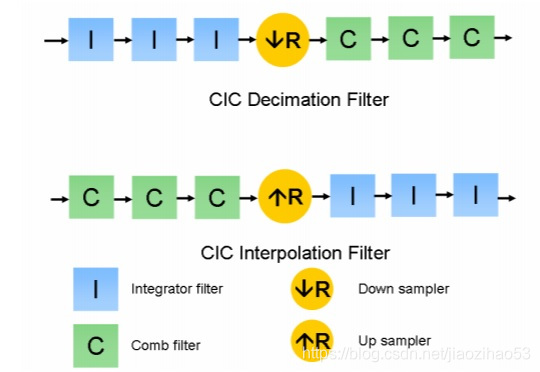

2、在具体的实现上，CIC(SINC）的实现形式一般如图2：

                                                                                        图2

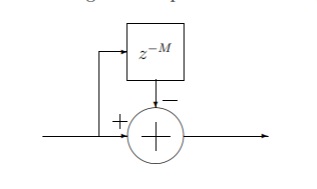

其中comb的实现形式如图3，是一个带延迟的差分器：

                                                                                     图3

假如R=1（不抽取降速），这个形式的时域推导出的z传递函数为[(1-z^-M)/(1-z^-1)]^N，其中N是积分器&comb的个数。神奇的是，这个IIR的形式最终被简化成了一个FIR如图4，图中R代表抽取率。因此CIC是FIR滤波器，在matlab中用freqz函数对图4的频响进行分析，即可得到图1所示的结果。

                                                                                          图4

显然图4的表达形式可用另一种形式来实现：N个累加器串联，每个累加器为Σ{0~(M-1)}。但是这样硬件效率不如图2.

3、在TI/ADI的过采样ADC产品中，对于图4，如果N=1即称为SINC1，N=3即为SINC3，N=5即为SINC5；而且，常常是多个滤波器搭配使用（如SINC5+SINC1)，这样实现更好的滤波效果，还可以通过精心的频点设计来定点滤除工频干扰。

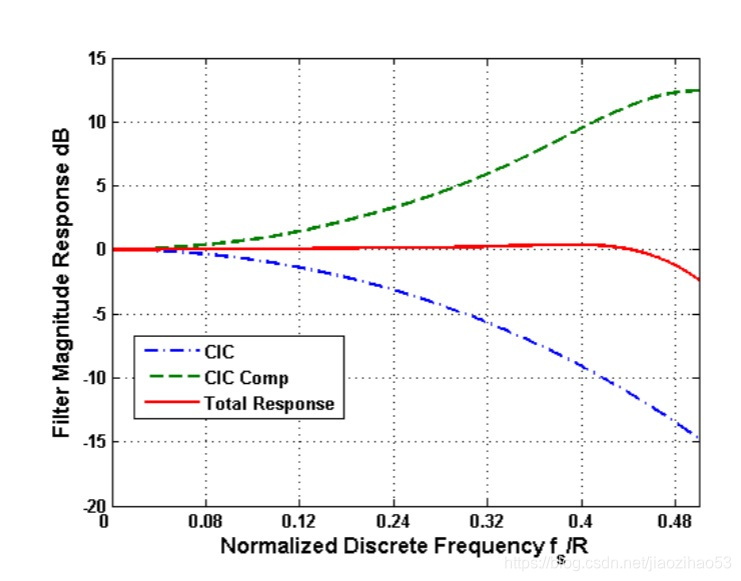

4、图1中通带衰减很快，为了解决这个问题，可以设计额外的滤波器来补偿，效果如图5.详细内容，请参考文献2.

                                                                                           图5
