CIC滤波器

CIC滤波器

CIC滤波器是级联积分梳状（Cascaded Integrator-Comb）滤波器的缩写，具有滤波器系数都是1，不需要乘法和线性相位的优点，因此在多速率系统中比较常用，研究生时研究PDM接口的MEMS麦克风时，将PDM信号转换为PCM时使用过，又翻出来做个总结。

滑动平均滤波器

CIC滤波器是受到滑动平均启发来的，定义D点的移动平均为：

$$y(n)=\frac{1}{D}[x(n)+x(n-1)+...+x(n-D+1)]$$

写成递归形式为：
$$y(n)=\frac{1}{D}[x(n)-x(n-D)]+y(n-1)$$

一阶CIC滤波器

忽略掉常数$1/D$,就可以得到一阶CIC滤波器的时域表达式，
$$y(n)=x(n)-x(n-D)+y(n-1)$$

CIC滤波器通常用在多速率转换中，为了实现采样率的转变，一般联合抽取和插值操作使用，令$D=R\ast M$,Z变换后得到传输函数为，
$$H_{cic}(z)=\frac{Y(z)}{X(z)}=\frac{1}{1-z^{-1}}(1-z^{-RM})$$

其中$R$是采样率转换因子，$M$是差分延时，上式中右半部分是梳状滤波器的表达式，左半部分是积分器的表达式。令$z=e^{j2\pi f}$,化简后得频率表达式，
$$\begin{array}{rl}{H}_{cic}(ej2\pi f)& =\frac{1-e^{-jwRM}}{1-e^{-jw}}\\ & =\frac{e^{-jwRM/2}(e^{jwRM/2}-e^{-jwRM/2})}{e^{-jw/2}(e^{jw/2}-e^{-jw/2})}\\ & =\frac{e^{-jRM\pi f}(e^{jRM\pi f}-e^{-jRM\pi f})}{e^{-j\pi f}(e^{j\pi f}-e^{-j\pi f})}\\ & =e^{-j(RM-1)\pi f}\frac{sin(RM\pi f)}{sin(\pi f)}\end{array}$$
1阶CIC滤波器提供的衰减有限，为了达到更高的衰减效果，一般将多阶级联使用。

多阶级联CIC滤波器

N阶CIC滤波器的表达式为：
$$H={H_{cic}}^N={(\frac{1-z^{-RM}}{1-z^{-1}})}^N=e^{-jN(RM-1)\pi f}(\frac{sin(RM\pi f)}{sin(\pi f)}{)}^N$$

CIC补偿滤波器

CIC滤波器的优点明显，但也有其缺点，级联后的通带比较窄，为了克服这个缺点，一般有两种解决方法，以降采样为例，
1)使用cic进行初步降低，后续在使用半带滤波器或fir滤波器进行级联使用。
2)利用补偿滤波器对通带内进行补偿,补偿滤波器的设计方法就是设计一个在通带内频率响应为CIC滤波器频率响应倒数的滤波器，将两个滤波器级联后，可以实现通带内频率响应平稳。

PDM转PCM

仿真生成PDM数据

matlab 代码如下：

%% 1.generate pdm signal from data oversample
len = length(data_oversample);
th = 0;
for i = 1:len
    if(data_oversample(i)> th)
        data_pdm(i) = 1;
    else
        data_pdm(i) = -1;
    end
    th = data_pdm(i) - data_oversample(i) + th;
end

CIC 抽取

	intOut = zeros(N,1);
    delay_intOut = zeros(N,1);
    yn = [];
    yn_tmp = [];
    for i = 1:length(data_pdm)
        tmp = data_pdm(i);
        for j = 1:N      %%integrate
            intOut(j) = intOut(j) + tmp;
            tmp = intOut(j);
        end

        if mod(i,R) == 1  %%decimator
             tmp = intOut(N);
             yn_tmp = [yn_tmp tmp];
             for j = 1:N  %%comb
                combOut = tmp - delay_intOut(j,1);
                delay_intOut(j,1) = tmp;
                tmp = combOut ;
             end
             yn = [yn combOut];
        end
    end
    data_cic = yn(:)/(R^N);

设计补偿滤波器

利用matlab fir2 函数设计频率响应为 cic 滤波器导数，也可以使用之前介绍的cvx方法计算指定响应的滤波器。

 %% desigen filter
    Fo = Fc/Fs;
    p = 2e3;
    s = 0.25/p;
    fp = [0:s:Fo];
    fs = (Fo+s):s:0.5;
    f = [fp fs]*2;
    Mp = ones(1,length(fp));
    Mp(2:end) = abs(R*sin(pi*fp(2:end)/R)./sin(pi*M*fp(2:end))).^N;
    Mf = [Mp zeros(1,length(fs))];
    f(end) = 1;
    h = fir2(L,f,Mf); %% Filter length L+1

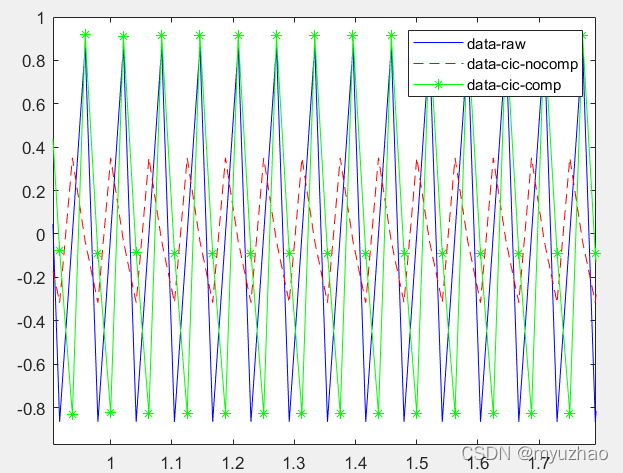

效果

参考

[1]Hogenauer, E. An economical class of digital filters for decimation and interpolation[J]. IEEE Trans.acoust.speech Signal Process, 1981, 29(2):155-162.
