50欧姆是如何成为PCB设计阻抗的默认标准的?

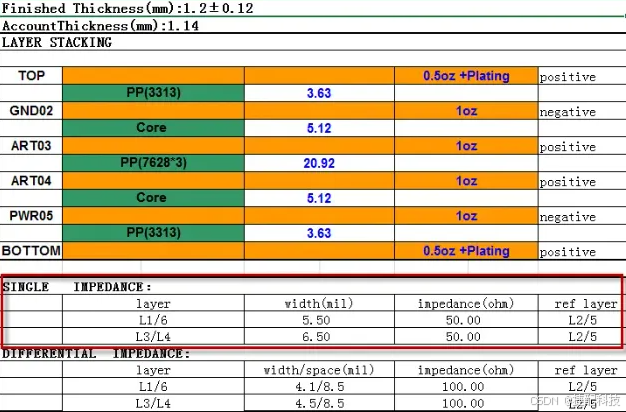

在 PCB 设计流程中,走线之前通常要针对项目进行叠层操作,依据厚度、基材、层数等信息来计算阻抗,计算完成后往往能得到类似图 1 所示的叠层信息图示。

从图示可看出,设计中的单端网络一般按 50 欧姆来管控。不少人会疑惑,为何是 50 欧姆,而非 25 欧姆或者 80 欧姆呢?

首先,50 欧姆之所以成为默认选择且被业内广泛接受,是因为有其历史渊源和标准制定的过程。电子技术很多源于军队,早期多应用于军用领域,后逐渐转为民用。在微波应用初期的二战期间,阻抗选择全凭使用需求,并无标准值。随着技术发展,为在经济性和方便性上达成平衡,急需确定阻抗标准。

当时在美国,常用导管多由标尺竿和水管连接而成,51.5 欧姆较为常见,而适配器、转换器多为 50 - 51.5 欧姆。为解决陆军和海军在这方面的问题,一个由 MIL 特别发展而来的 JAN 组织(后为 DESC 组织)应运而生,经综合考量后最终选定 50 欧姆,相关导管依此制造,进而转化为各类线缆的标准。起初欧洲标准是 60 欧姆,但在像 Hewlett - Packard 这类业界巨头的影响下,也改为采用 50 欧姆标准,于是 50 欧姆就逐渐在业界沿袭下来,成为约定俗成的标准。而与各种线缆相连的 PCB,为实现阻抗匹配,也就按 50 欧姆的阻抗标准来要求了。

其次,标准的制定也综合考虑了 PCB 生产工艺、设计性能与可行性等多方面因素。

从 PCB 生产加工工艺来讲,就目前大部分 PCB 生产厂商的设备状况而言,生产 50 欧姆阻抗的 PCB 相对容易实现。从阻抗计算过程能看出,过低的阻抗要求较宽线宽、薄介质或大介电常数,这对高密板在空间上较难满足;过高的阻抗则需细的线宽、厚介质或小介电常数,不利于抑制 EMI 及串扰,且从多层板量产角度看,加工可靠性较差。而控制 50 欧姆阻抗,在使用常用板材(如 FR4 等)、常用芯板的环境下,生产常见板厚(如 1mm、1.2mm 等)的产品时,可设计常见线宽(4 - 10mil),这样板厂加工起来既方便,对设备要求也不高。

从 PCB 设计方面考虑,50 欧姆也是综合权衡后的选择。从 PCB 走线性能看,一般阻抗低些较好,给定线宽的传输线与平面距离越近,EMI 和串扰会相应减小。但从信号全路径角度,还得考虑芯片驱动能力这一关键因素,早期多数芯片无法驱动小于 50 欧姆的传输线,更高阻抗的传输线实现起来又不便,所以折中选取了 50 欧姆作为常规单端信号控制阻抗的默认值。
