如何让电路板缺陷无所遁形，AOI检测？

有些用户很好奇，测试方式是什么意思？

其实，PCB测试是 PCB 制造过程中最后的质量控制环节。如今的 PCB 比以往更小且更精密。随着多层 PCB 应用的不断增加，使用数字万用表对 PCB 进行测试的方法已不可行。幸运的是，现在我们有了更多可行的 PCB 测试方法。

印刷电路板（PCB）测试与检查的四个重要内容：PCB 功能测试、PCB 电气特性测试、PCB 可靠性测试、PCB 机械（柔性）测试。那么AOI测试，是比较常用的测试方法，适用于所有 PCBA 加工，它主要是基于光学原理，结合图像分析、计算机和自动控制等技术，对生产中出现的缺陷进行检测和处理，是一种确认制造缺陷的新方法。AOI 通常在回流焊前后以及电气测试之前使用，以此提高电气加工或功能测试的合格率。此时，修正缺陷的成本比最终测试后的成本要低得多，往往低十几倍。

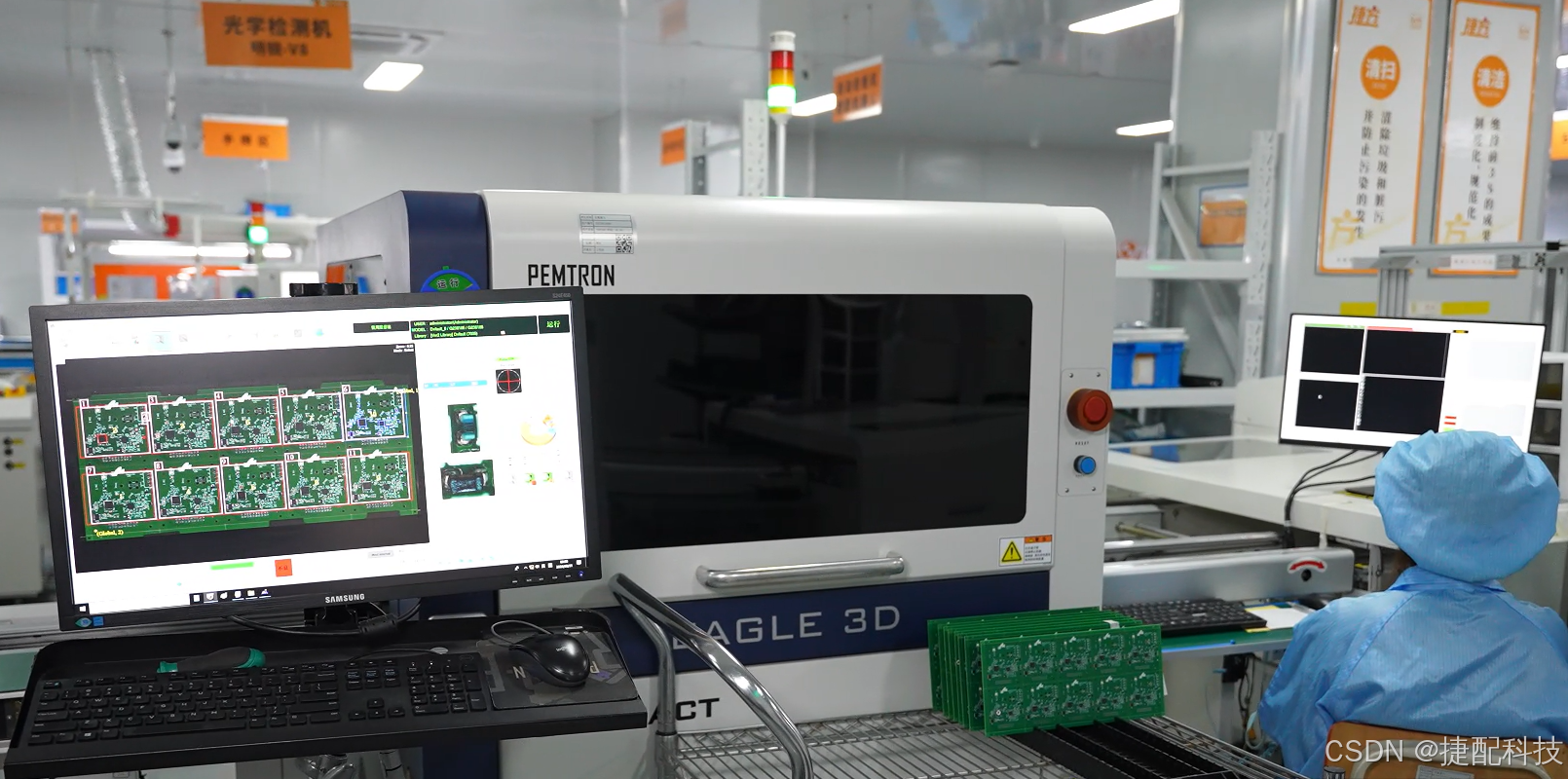

AOI 要么使用单个 2D 相机，要么使用两个 3D 相机为 PCB 拍照。然后，程序会将电路板的照片与详细的原理图进行比对。如果电路板与原理图在一定程度上不匹配，就会标记该电路板，由技术人员进行检查。AOI 有助于尽早发现问题，确保尽快停止生产。然而，它不会给电路板通电，而且对于不同的元件和部件可能无法做到 100% 覆盖。

AOI 通常与与其他测试结合使用，比如：AOI 飞针测试、AOI 和在线测试（ICT）、AOI 和功能测试等。
