PCB设计中的隐形杀手：寄生电容与电感深度解析

一、寄生元件的形成机制

PCB走线间的寄生电容由电场耦合产生。当两条走线间距为0.2mm时，典型电容值可达0.5pF/cm。捷配PCB实验室实测数据显示，在4层板中，上下层平行走线（间距0.3mm）的耦合电容比同层相邻走线（间距0.15mm）低42%。

​寄生电感主要由电流回路面积决定。10mm长的1mm线宽走线，其自感量可达8nH。当开关频率达到100MHz时，该电感产生的阻抗高达5Ω，足以引发信号失真。

二、关键设计参数影响

1. 间距与电容关系

• 间距0.1mm时，电容值约1.2pF/cm

• 间距0.3mm时，电容值下降至0.3pF/cm

• 间距1mm时，电容值仅0.05pF/cm

捷配PCB建议采用3W原则：走线间距≥3倍线宽，可使串扰降低70%以上。

2. 地线防护效果

在相邻信号线间插入0.2mm宽的地线：

• 100MHz时耦合噪声衰减20dB

• 1GHz时衰减效果提升至35dB

三、实战优化策略

1. 混合信号布局规范

| 参数        | 数字电路区 | 模拟电路区 |

| 最小线距    | 0.1mm      | 0.2mm      |

| 地线密度    | 每5mm      | 每3mm      |

| 阻抗容差    | ±15%       | ±5%        |

2. 分层设计要点

• 高速信号优先布置在内层（L2/L3）

• 敏感模拟信号采用"三明治"结构：GND-SIG-GND

• 电源层与地层间距≤0.2mm

四、高频场景特殊处理

在5G模块（3.5GHz）设计中：

1. 蛇形走线间距需≥5倍线宽

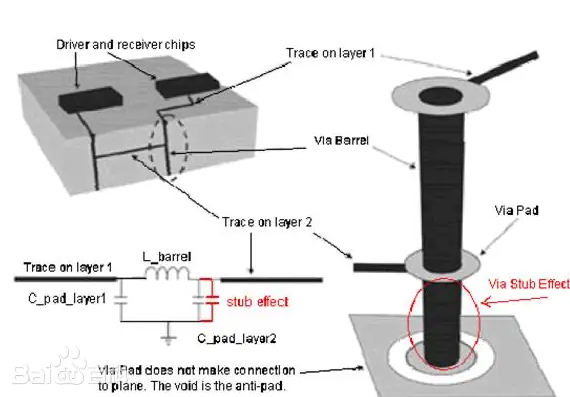

2. 过孔数量限制：每厘米≤2个

3. 采用接地共面波导结构，回波损耗改善15dB

五、工程验证方法

1. 时域反射计(TDR)

   • 分辨率：±5ps

   • 可检测0.1mm的阻抗突变

2. 矢量网络分析仪

   • 频率范围：10MHz-6GHz

   • S21参数检测串扰水平
