PCB六层板散热过孔布局

若不能有效散热，会引发电气性能下降、寿命缩短甚至损坏等严重后果。而散热过孔布局优化是提升功率元件散热效率的重要手段，下面将详细阐述如何合理布局散热过孔。

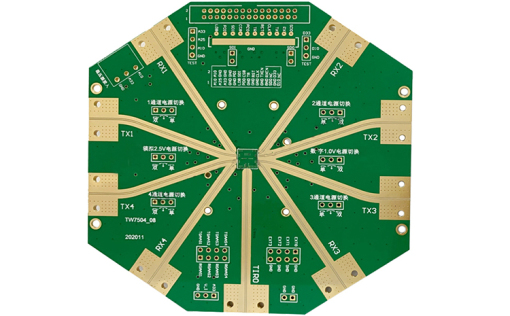

 过孔位置布局要点

 紧邻功率元件

散热过孔需紧挨功率元件布置，使热量能迅速从元件传导至过孔。通常在功率元件四周和正下方密集布置散热过孔，这样能最大限度地覆盖发热区域，提升散热效率。例如，对于大功率芯片，围绕芯片引脚和主体区域紧密布局散热过孔，可快速将芯片产生的热量散发出去。

 其他发热元件周边也不忽视

除功率元件外，其他发热量较大的元件（如大电流的电阻、电感等）周边也需合理布置散热过孔，确保整个电路板的热量都能有效散发。

 过孔密度与分布优化

 合理确定过孔密度

过孔密度过低，散热效果不足；密度过高，会增加制造成本、降低机械强度。应根据功率元件的发热量、尺寸以及电路板布局综合确定过孔密度。对于发热量大的功率元件，需增加散热过孔密度；而对于发热量较小的区域，可适当降低密度。例如，某高功率芯片区域可设置每平方厘米 10 - 15 个散热过孔，普通发热区域则可设置每平方厘米 5 - 8 个。

 均匀分布过孔

在功率元件周围，散热过孔应均匀分布，避免局部过孔密度过高或过低。均匀分布的过孔能形成良好的散热通道，使热量均匀地从元件传导至电路板内部和背面，再通过其他散热途径散发出去。例如，采用圆形或矩形的散热过孔布局模式，确保过孔间距一致。

 过孔尺寸与填充优化

 优化过孔尺寸

过孔尺寸对散热效果影响显著。较大的过孔直径和横截面积能提高散热效率，但也会占用更多空间、增加成本。一般根据功率元件的发热功率、散热要求以及电路板的布局空间，选择合适的过孔直径。常见的散热过孔直径范围为 0.3mm - 0.6mm。例如，对于大功率芯片，选用直径 0.5mm 的过孔可在散热效果和空间利用率之间取得良好平衡。

 过孔填充与覆盖

散热过孔通常需要填充导热材料（如导热胶、金属等），以增强热传导性能。填充导热材料的过孔能更好地将热量从元件传导至电路板内部和背面。同时，在过孔表面覆盖导热贴片或散热片，可进一步提高散热效果。例如，在散热过孔表面贴装导热性能良好的金属散热片，能有效扩大散热面积。

 过孔与散热层连接

 连接散热层与地层

将散热过孔与六层板内的散热层或地层连接起来，能借助散热层和地层形成良好的散热回路。散热过孔连接至散热层或地层后，热量能迅速传递至整个散热层或地层，再通过其他散热途径（如自然对流、辐射等）散发出去。例如，将散热过孔与六层板的中层地层相连，利用地层良好的导热性快速扩散热量。

 布置散热通道

在六层板的散热层和地层之间，合理布置散热通道，使热量能顺利地从功率元件传导至外部环境。例如，在散热层和地层之间设置金属化的散热通孔，形成垂直散热通道，让热量能快速传递至电路板背面的散热结构。
