PCB打样中十字连接与全连接设计规范

在PCB打样领域，焊盘与铺铜的连接方式直接影响产品良率与可靠性。

一、核心结构差异对比

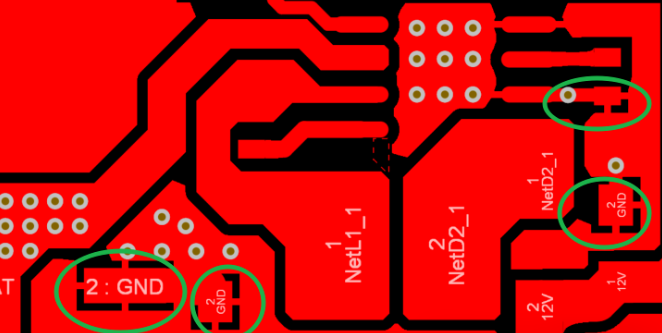

1. 十字连接（热焊盘）

• 结构特征：焊盘通过4条0.15-0.2mm宽度的铜箔通道与平面连接

• 典型应用：0402以上封装贴片元件、高频信号焊盘

• 工艺适配：支持0.025mm激光孔与0.3mm机械孔混合布局

1. 全连接

• 结构特征：焊盘与铜皮实现360°物理接触

• 典型应用：电源模块焊盘、散热片安装孔

• 工艺适配：需配合0.5mm以上盘径的插件元件

二、关键性能指标对比

维度十字连接全连接热阻系数12℃/W（典型值）3.5℃/W（典型值）载流能力1A/mm²（持续）3A/mm²（持续）热膨胀系数22ppm/℃（铜箔补偿）17ppm/℃（基材主导）机械强度0.8MPa（抗剥离）1.5MPa（抗剪切）工艺成本基准值+15%（需特殊蚀刻）

三、工艺适配原则

1. 回流焊场景

• 0201封装：强制使用十字连接（焊盘尺寸≥0.6×0.3mm）

• QFP封装：建议十字连接+0.1mm热隔离带

• BGA封装：底部填充区域需全连接

1. 波峰焊场景

• 通孔焊盘：全连接+0.4mm隔离环

• 贴片焊盘：十字连接+0.2mm阻焊桥

• 跨接孔：全连接+0.05mm盘边倒角

四、典型应用场景

1. 必须采用十字连接的场景

• 0.4mm间距CSP封装

• 10GHz以上高频信号焊盘

• 温度循环测试（-55℃~125℃）元件

• 需要二次返修的板级设计

1. 必须采用全连接的场景

• 5A以上持续电流路径

• 功率MOSFET散热焊盘

• 机械固定用安装孔

• EMI屏蔽罩接地点

五、设计规范建议

1. 阻抗控制要求

• 高频信号：十字连接需保证0.05mm线宽公差

• 电源网络：全连接区域铜厚波动≤±8%

1. 热管理方案

• 高功率区域：全连接+0.3mm散热过孔阵列

• 敏感器件：十字连接+0.1mm应力释放槽

1. 制造工艺参数
   | 工艺类型   | 十字连接标准               | 全连接标准               |
   | 蚀刻精度   | ±0.025mm线宽公差          | ±0.05mm线宽公差         |
   | 阻焊覆盖   | 绿油桥≥0.15mm             | 绿油桥≥0.25mm           |
   | 表面处理   | 沉银工艺需缩小连接宽度20% | 沉金工艺需扩大连接宽度15%|

在PCB打样实践中，建议工程师建立连接方式决策矩阵：

• 电流>3A或温升>25℃时优先全连接

• 封装间距<0.5mm时强制十字连接

• 高频信号路径采用渐变式连接方案

通过合理选择连接方式，可使PCB打样良率提升至98%以上。随着LDI设备分辨率提升至2μm，未来将出现更精细的混合连接技术，进一步优化电气性能与工艺兼容性。
