PCB无铅焊接：PCB批量工厂如何兼顾环保与可靠性？

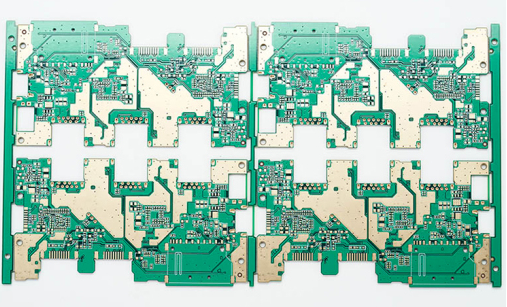

拆开一块旧电脑主板，焊点可能泛着灰暗的光泽 —— 那是含铅焊锡留下的痕迹。而现在的电子产品里，焊点大多呈明亮的银白色，这标志着无铅焊接工艺的全面普及。从 “含铅” 到 “无铅”，看似只是材料的改变，背后却是 PCB 四层板工厂对环保的承诺和工艺的革新。无铅焊接不仅能减少重金属污染，还得保证焊点像传统工艺一样结实，这可不是件容易事。

无铅焊锡：用三种金属 “替代铅” 的智慧

铅在传统焊锡里是 “黏合剂”，能让焊锡熔点降低到 183℃，焊点还很牢固。但铅是有毒重金属，一块 PCB 的焊锡含铅量虽只有 0.5 克，全球每年淘汰的电子垃圾里，铅总量却达数万吨，会污染土壤和水源。2006 年欧盟 RoHS 指令生效后，无铅焊接成了电子制造业的 “必修课”。

现在的无铅焊锡主要靠 “锡 - 银 - 铜”（SAC）组合：锡占 95% 以上，银（1-3%）提升强度，铜（0.5-1%）降低熔点。这种配方的熔点在 217-227℃，比传统锡铅焊锡高 30℃以上，这意味着 PCB批量工厂的焊接设备必须升级 —— 就像把烧开水的温度从 80℃提到 100℃，需要更精准的火候控制。

捷配 PCB在测试不同配方时发现，SAC305（3% 银 + 0.5% 铜）是性价比之王：焊点强度比传统焊锡高 15%，成本只增加 20%，特别适合消费电子的四层板。而汽车电子常用的 SAC0307（0.3% 银 + 0.7% 铜），熔点稍低，更适合对温度敏感的元器件。

无铅焊接的 “工艺密码”：温度曲线是关键

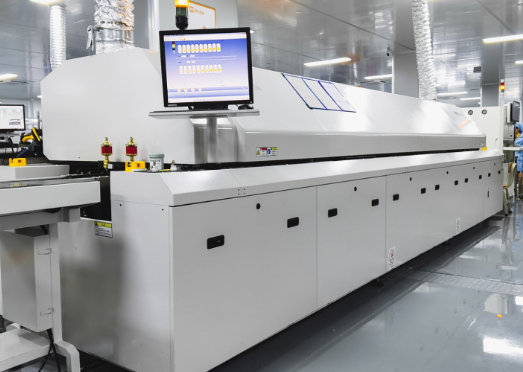

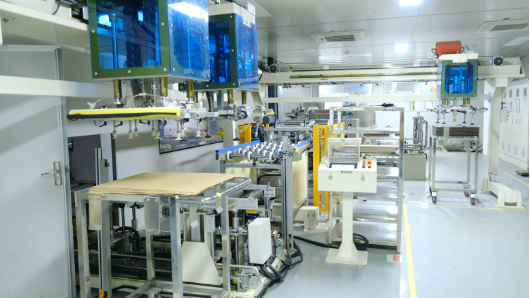

无铅焊锡熔点高，对焊接工艺的要求比传统方法严格得多，PCB 四层板工厂的工程师们总结出 “三段式温度曲线” 秘诀：

预热段要 “温柔升温”。从室温到 150℃，升温速率控制在 1-3℃/ 秒，就像冬天烤火不能一下子凑近，否则 PCB 和元件会因热胀冷缩太快而损坏。某 PCB工厂的测试显示，预热不均匀会导致 30% 的焊点出现气孔。

恒温段负责 “激活焊锡膏”。在 150-180℃保持 60-90 秒，让焊锡膏里的助焊剂充分挥发，同时激活活性成分，去除元器件引脚的氧化层。这一步就像炒菜前 “腌制入味”，处理不好会导致焊点虚焊。

回流段要 “精准控温”。快速升温到 245±5℃（比无铅焊锡熔点高 20℃），保持 10-20 秒，让焊锡完全熔化并浸润焊点。温度太高会烧坏元件，太低则焊锡不熔，PCB 四层板工厂用红外测温仪实时监控，确保每个焊点都 “恰到好处”。

环保要求：不止 “无铅” 这么简单

无铅焊接的环保要求远不止 “不含铅”，PCB 四层板工厂要过 “多道关”：

重金属管控是基础。欧盟 RoHS 指令规定，铅、汞、镉等六种重金属的含量不能超过 0.1%（镉是 0.01%）。这意味着 PCB 的基材、焊锡、助焊剂都要严格检测，某 PCB工厂因一批助焊剂镉含量超标，整批产品被退回，损失超过 100 万元。

助焊剂要 “低 VOC”。传统助焊剂挥发时会释放有害有机物（VOC），现在改用 “水基助焊剂”，VOC 排放量减少 90%，闻起来几乎没有刺激性气味。

废弃物处理要 “闭环”。焊接产生的锡渣、废助焊剂属于危险废物，必须交给有资质的公司处理，不能随意丢弃。PCB 四层板工厂会给每批废料建立 “电子台账”，从产生到处理全程可追溯，这是环保部门检查的重点。

无铅焊接的 “常见坑” 与解决方案

无铅焊接虽然环保，但初期容易出现一些问题，PCB 四层板工厂的工程师们有应对妙招：

焊点 “空洞” 是最常见的问题。因无铅焊锡流动性稍差，容易包裹空气形成空洞。解决办法是优化焊盘设计：在焊盘上开小排气孔，让空气在焊接时 escape。捷配 PCB 在 BGA 芯片的焊盘上开 0.2mm 小孔后，空洞率从 15% 降到 3% 以下。

PCB 变形 因高温焊接导致。四层板的基板在 220℃以上容易翘曲，解决之道是用 “高 Tg 基板”（Tg≥170℃），同时在设计时增加 “加强筋”（边框宽度≥2mm）。某 PCB 四层板工厂用这种方法，让四层板焊接后的翘曲度控制在 0.5% 以内。

焊锡膏 “干得快” 影响印刷质量。无铅焊锡膏的活性期比传统焊锡膏短，开封后要在 4 小时内用完，还得存放在 5℃以下的冰箱里。车间里，焊锡膏从冰箱取出后，会先在室温放置 2 小时 “回温”，避免印刷时吸潮产生气泡。

“无铅实践”：环保与可靠性双赢

从含铅到无铅，PCB 焊接工艺的升级，是电子制造业对环保的承诺，也是对可靠性的更高追求。PCB批量工厂里，每一个明亮的无铅焊点，都在诉说着一个道理：环保与品质，从来不是二选一，而是可以通过技术创新实现双赢。未来，随着环保要求越来越严，无铅焊接还会向 “更低温”“更高效” 发展，让电子产品既好用又环保。
