可穿戴PCB组装基础认知解析

在智能手表、无线耳机、医疗贴片、智能眼镜等可穿戴设备中，PCB（印制电路板）是 “硬件核心载体”，但其组装并非普通消费电子 PCB 的 “缩小版”—— 受限于 “人体佩戴场景”，可穿戴 PCB 组装需满足 “超小型化、低功耗适配、柔性兼容（部分设备）、抗环境干扰” 四大特殊需求。今天，我们从基础入手，解析可穿戴 PCB 组装的定义、与传统 PCB 组装的差异、核心需求及基础流程，帮你建立系统认知。

​

首先，明确可穿戴 PCB 组装的核心定义：它是针对可穿戴设备的 “微型化、低功耗、便携性” 特点，通过 “特殊基材选择、超小元件贴装、精密焊接、轻量化封装” 等工艺，将芯片、传感器、被动元件等集成到微型 PCB 上，并确保设备在 “人体佩戴环境”（温度 36-40℃、湿度 30%-70%、轻微振动）下稳定工作的过程。与手机、电脑等传统 PCB 组装相比，可穿戴 PCB 组装的核心差异体现在三个维度：一是 “尺寸与密度”，可穿戴 PCB 面积通常 < 10cm²（如智能耳机 PCB 仅 2cm×3cm），元件密度达 100-200 个 /cm²，是传统 PCB 的 2-3 倍；二是 “基材特性”，部分可穿戴设备（如医疗贴片、智能手环）需柔性 PCB（FPC），组装时需适配柔性基材的 “弯曲特性”，避免焊接时基材断裂；三是 “环境适应性”，可穿戴设备直接接触人体，需耐受汗液腐蚀（含盐分）、长期佩戴的轻微摩擦，组装时需特殊防护工艺（如防水涂层、防腐蚀镀层）。

可穿戴 PCB 组装的核心需求，源于 “人体佩戴场景” 与 “设备功能定位”：一是 “超小型化”，设备需轻便易携带，PCB 面积需最小化，例如智能手表 PCB 厚度通常 < 1.0mm，元件采用 01005（0.4mm×0.2mm）、0201（0.6mm×0.3mm）超小封装；二是 “低功耗适配”，可穿戴设备多为电池供电（容量 50-500mAh），组装时需选择低功耗元件（如 MCU 功耗 < 1μA 休眠电流），同时优化 PCB 布线减少信号损耗（降低功耗）；三是 “高可靠性”，设备需连续工作 1-3 年，组装后需避免 “虚焊、元件脱落” 等问题，例如智能耳机的蓝牙芯片贴装，焊接不良会导致频繁断连；四是 “柔性兼容”，医疗贴片、智能手环等设备需贴合人体曲线，采用柔性 PCB 组装，需确保弯曲时（弯曲半径≥5mm）线路不断、焊点不脱。

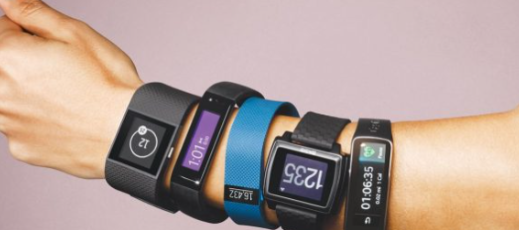

常见可穿戴设备的 PCB 组装特点，需根据设备类型差异化适配：智能手表 / 手环的 PCB 多为 “刚性 + 柔性结合”（主板用刚性 PCB，表带连接用 FPC），需兼顾元件密度与弯曲需求，例如 Apple Watch 的 PCB 面积约 8cm²，集成 MCU、心率传感器、无线芯片等 50 + 元件；无线耳机（如 AirPods）的 PCB 为 “微型刚性 PCB”，面积仅 1.5cm×2cm，需超精密贴装（元件间距 < 0.1mm），同时做好防水（IPX4 级）；医疗贴片（如血糖监测贴片）的 PCB 为 “全柔性 FPC”，组装时需用生物兼容基材（如聚酰亚胺），元件采用超薄封装（厚度 < 0.1mm），避免佩戴时硌肤；智能眼镜的 PCB 为 “异形刚性 PCB”（适配镜架结构），需轻量化（重量 < 5g），同时做好散热（避免镜片起雾）。

可穿戴 PCB 组装的基础流程，虽与传统 PCB 类似，但每个环节均需优化：第一步 “基材选择”，刚性 PCB 选超薄 FR-4（厚度 0.4-0.8mm），柔性 PCB 选聚酰亚胺（PI）基材（厚度 0.1-0.2mm），医疗设备需选生物兼容基材；第二步 “元件选型”，优先选择超小封装（01005、0201）、低功耗（如 Nordic nRF52833 MCU，休眠电流 0.5μA）、高可靠性（工业级温宽 - 40℃-85℃）元件；第三步 “焊膏印刷”，采用超细钢网（厚度 0.1-0.12mm，开孔精度 ±0.01mm），确保焊膏量精准（避免少锡虚焊或多锡短路）；第四步 “元件贴装”，用高精度贴片机（定位精度 ±0.01mm，贴装速度 20000 点 / 小时），针对 01005 元件需用视觉定位（双摄像头识别）；第五步 “焊接”，刚性 PCB 用回流焊（峰值温度 230-250℃），柔性 PCB 用低温回流焊（峰值温度 180-200℃，避免基材变形）；第六步 “检测与封装”，通过 AOI（自动光学检测）检查焊点，X-Ray 检测 BGA 焊点，最后做防水封装（如涂覆纳米防水涂层）或柔性封装（如覆盖 PI 保护膜）。

分享一个实际案例：某厂商初期将传统手机 PCB 的组装工艺（用 0402 元件、普通 FR-4 基材）套用在智能耳机上，导致 PCB 面积过大（3cm×4cm），无法装入耳机壳体；同时因未做防水处理，用户佩戴时汗液渗入，3 个月内设备故障率达 15%。后来改用 01005/0201 元件、0.6mm 厚超薄 FR-4 基材，PCB 面积缩小至 1.5cm×2cm，同时涂覆纳米防水涂层（厚度 5μm），故障率降至 2% 以下。

可穿戴 PCB 组装是 “场景驱动型” 工艺，需围绕 “人体佩戴” 的核心需求，在尺寸、可靠性、柔性等方面做特殊优化，才能满足设备的实际使用需求。
