AURIX TC39X 系统架构

AURIX™ TC3xx系列MCU是英飞凌新一代广泛应用于汽车各个应用领域的MCU，支持功能安全、信息安全、在线升级（OTA）等。本文首先介绍AURIX™ TC3xx系列MCU的系统架构优势以及给客户带来的价值，接着简要讲解Flash特性，Tricore™内核特性以及一些外设模块的重点特性，最后简单介绍AURIX™在汽车电子应用中的优势。

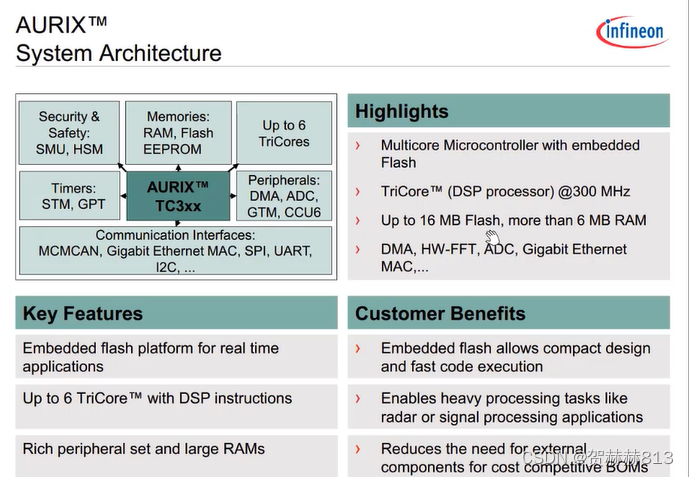

该图是TC39X 系统架构框图：

• 功能特性
  • 安全：功能安全（SMU），信息安全（HSM）
  • 存储：片上RAM；内嵌FLASH分为Dflash和Pflash;Pflash用于存储代码，Dflash用于存储数据；
  • 多核：6核
  • 定时器：系统定时器，通用定时器；
  • 外设：DMA DCADC SARADC GTM CCU6
  • 通信接口：MCMCAN ETH SPI UART IIC
    亮点
  • 1.多核; 内嵌FLASH
  • 2.DSP 处理器；系统时钟可达300M
  • 3.16M FLASH 6M RAM
  • 4.外设丰富

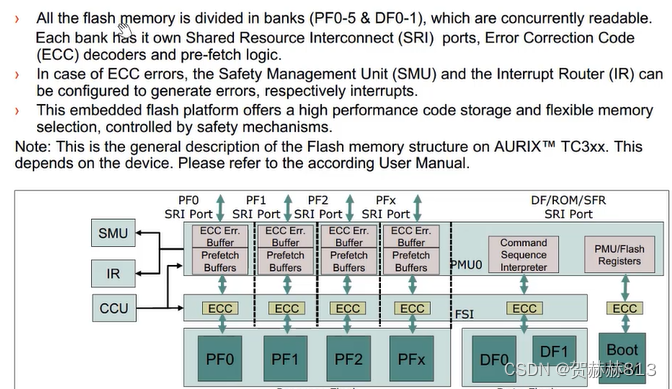

内嵌式flash应用于实时系统

1. Pflash 分为PFO - PF5，Dflash分为DF0 和DF1，PFO - PF5为CPU local flash，CPU访问local flash 不需要经过系统总线，所以会更快速；具有更高等级的安全机制；

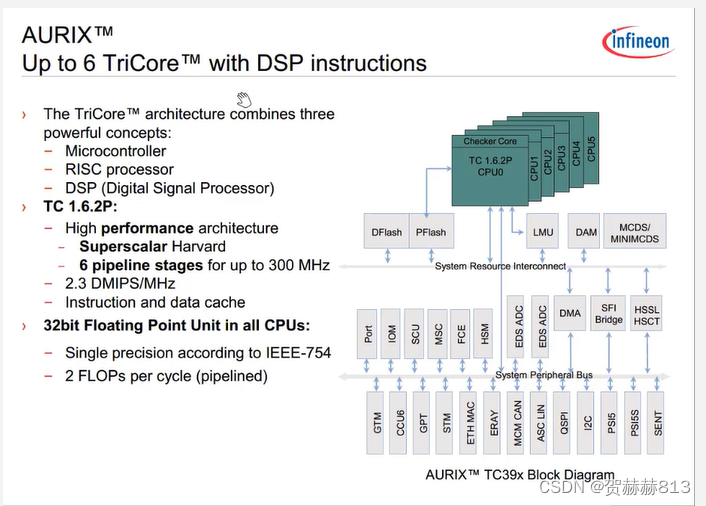

6个具有DSP功能的处理器

TriCore 架构特性：
1.实时微控制器
2.RISC精简指令集
3.DSP（data signal processor）协处理器

单精度浮点型运算，符合IEEE - 754标准

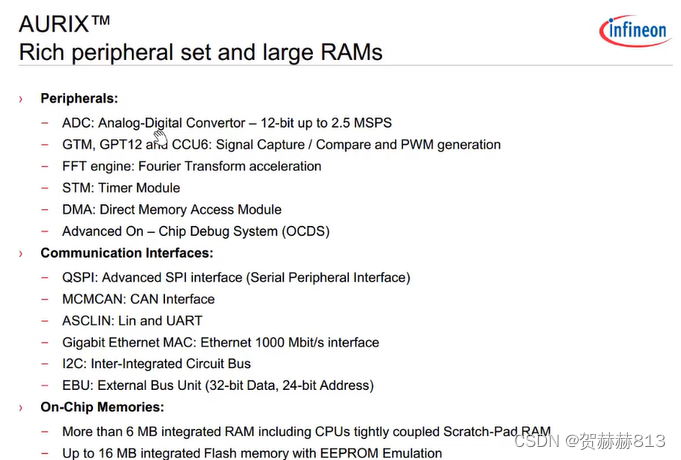

外设资源

汽车应用

• 安全气囊
• 刹车系统
• 动力引擎
• 信息安全
