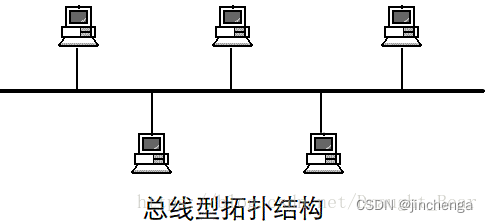

总线型
网络上所有的计算机都通过一条电缆相互连接起来
。
信号反射和终结器:在总线型网络中,信号会沿着网线发送到整个网络。当信号到达线缆的端点时,将产生反射信号,这种发射信号会与后续信号发送冲突,从而使通信中断。为了防止通信中断,必须在线缆的两端安装终结器,以吸收端点信号,防止信号反弹。
星形拓朴结构
每个节点都由一个单独的通信线路连接到中心节点上
。
中心节点控制全网的通信,任何两台计算机之间的通信都要通过中心节点来转接。因些中心节点是网络的瓶颈,这种拓朴结构又称为集中控制式网络结构,这种拓扑结构是目前使用最普遍的拓扑结构,处于中心的网络设备跨越式集线器(Hub)也可以是交换机。

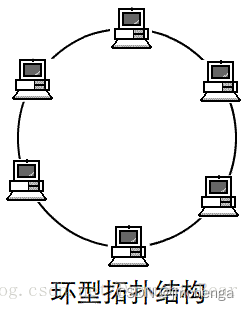

环形拓扑结构
环型拓扑结构是以一个共享的环型信道连接所有设备,称为令牌环。在环型拓扑中,信号会沿着环型信道按一个方向传播,并通过每台计算机。而且,每台计算机会对信号进行放大后,传给下一台计算机。同时,在网络中有一种特殊的信号称为令牌。令牌按顺时针方向传输。当某台计算机要发送信息时,必须先捕获令牌,再发送信息。发送信息后在释放令牌。
环型结构的显著特点是每个节点用户都与两个相邻节点用户相连。

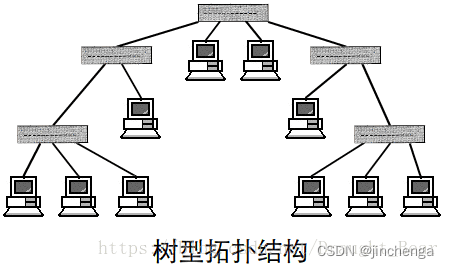

树形拓扑结构
树型结构是星型结构的扩展,它由根结点和分支结点所构成
对根结点的依赖性大,一旦根结点出现故障,将导致全网不能工作
