基于STM32的空气净化器设计

一、项目概述

本设计基于STM32F103RCT6芯片，开发一款智能空气净化器。该设备具备温湿度测量、甲醛（CH₂O）检测及风扇PWM控制功能，旨在改善室内空气质量。

二、系统功能

2.1 主要功能

1. 环境监测：

   • 测量当前温度和湿度，实时显示在LCD上。
   • 检测空气中的甲醛浓度，提供安全提示。

2. 风扇控制：

   • 根据检测到的空气质量，通过PWM信号控制风扇转速，自动调节空气流通。

3. 数据输出：

   • 通过LCD显示屏显示温湿度和甲醛浓度数据。
   • 支持USB接口进行数据传输和设备供电。

三、硬件设计

3.1 电路设计

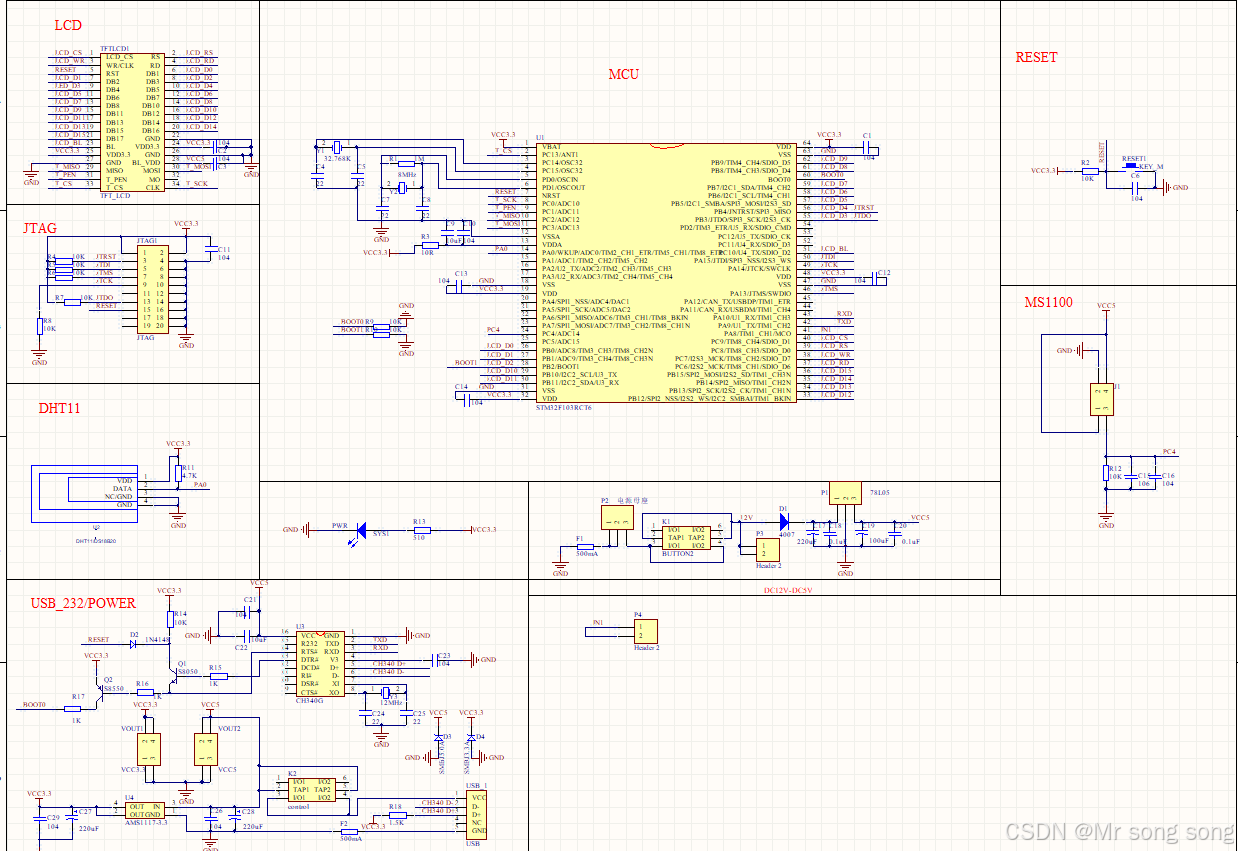

电路图展示了空气净化器的主要组件及其连接关系，包括：

• MCU（STM32F103RCT6）：

  • 作为控制中心，处理传感器数据和控制输出。

• 传感器模块：

  • DHT11：用于测量温度和湿度。
  • MS1100：用于检测空气中的甲醛浓度。

• 显示模块：

  • LCD：用于实时显示温湿度和甲醛浓度。

• PWM控制电路：

  • 通过PWM信号控制风扇的转速。

• 电源管理：

  • 提供稳压电源，确保系统稳定运行。

3.2 关键连接

• MCU连接：

  • MCU与DHT11、MS1100、LCD之间通过I/O口连接，确保数据传输顺畅。

• PWM控制输出：

  • MCU的PWM输出连接至风扇控制电路，以调节风扇速度。

• 电源管理：

  • 通过DC-DC转换器将输入电压转换为所需的稳定电压。

四、软件设计

4.1 软件架构

软件部分主要包括以下几个模块：

• 传感器数据采集模块：

  • 定期读取DHT11和MS1100的数据。

• 数据处理模块：

  • 根据传感器数据判断空气质量，并决定风扇的转速。

• 显示模块：

  • 将温湿度和甲醛浓度数据显示在LCD上。

• PWM控制模块：

  • 根据空气质量控制风扇的PWM信号输出。

4.2 主要功能实现

1. 数据采集：

   • 通过I2C或GPIO接口与传感器通信，获取实时数据。

2. 数据处理：

   • 根据设定的阈值判断空气质量，控制风扇的运行状态。

3. 显示功能：

   • 实时更新LCD显示内容，提供用户友好的界面。

五、仿真与测试

• 在开发过程中，使用仿真工具验证电路设计的正确性。
• 进行系统测试，确保各模块协同工作，达到设计要求。

六、结论

本设计的空气净化器能够有效监测环境质量，并通过智能控制提升室内空气质量。该系统适合家庭和办公室使用，具有良好的实用性和市场前景。后续可根据需求增加更多功能，例如手机APP远程监控和控制等。
