软件版本：Anlogic -TD5.9.1-DR1_ES1.1

操作系统：WIN10 64bit

硬件平台：适用安路(Anlogic)FPGA

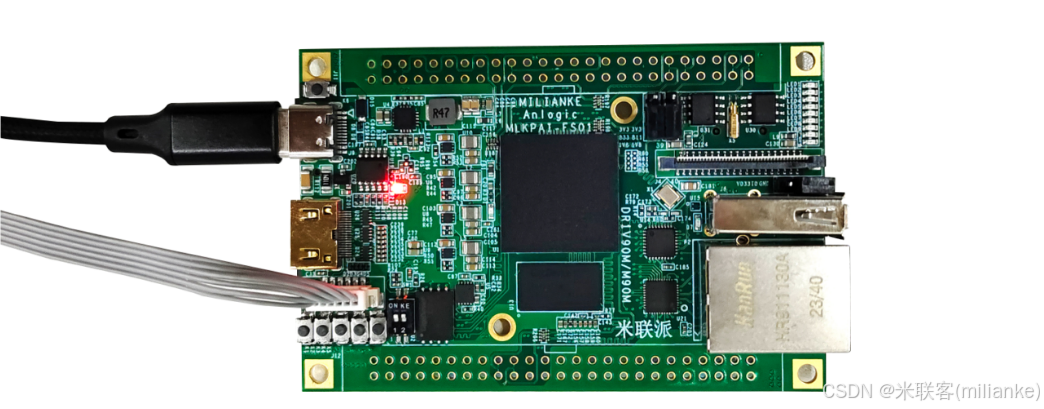

实验平台：米联客-MLKPAI-SF01-DR1M90M开发板

板卡获取平台：https://milianke.tmall.com/

1概述

前面两课，我们完成了我们发送程序的测试，成功给PC主机发送了“HELLO FPGA”的信息，主机显示接收成功。但是我们串口接收的程序仅仅是通过我们模拟仿真，虽然仿真结果达到了期望，但是不能直接上板测试难免差强人意。所以我们不妨将我们串口UART接收程序以及发送程序连接起来，做到能将PC端通过USB发送过来的数据接收，然后将接收到的数据再通过发送程序返回给我们的PC机。

在完成本实验前，请确保已经完成前面的实验，包括已经掌握以下能力：

1:完成了TD软件安装

2:完成了modelsim安装以及TD库的编译

3:掌握了TD仿真环境的设置

4:掌握了modesim通过do文件启动仿真

实验目的：

1:实现UART串口收发环路的设计

2:实用modelsim完成仿真验证

1.1 UART收发环路简介

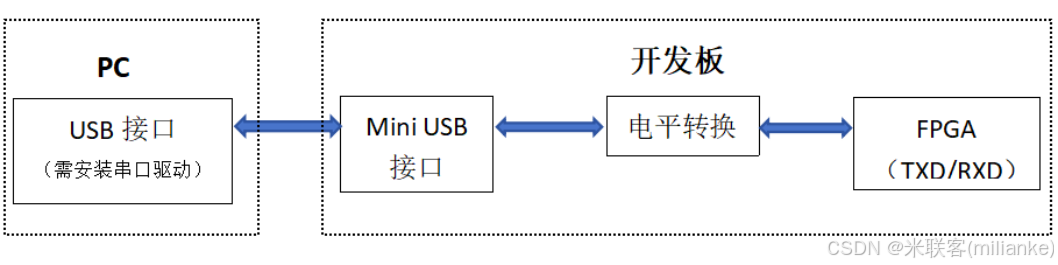

电脑USB口和FPGA串口通信示意图:

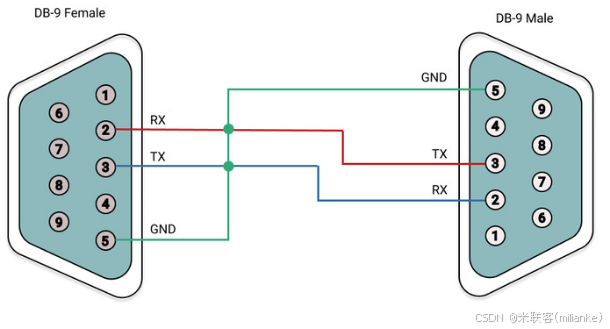

一般RS232只使用到TXD和RXD两个信号，两个设备之间的TXD和RXD必须交叉连接，例如对于PC的 TX 要和FPGA的RX连接，同样PC的RX要和FPGA的TX连接才可以正常通信。

1.2硬件电路分析

参照 “UART串口发送驱动设计”硬件电路分析部分

2 UART收发环路程序设计

在完成以下实验前，请确保已经完成了“UART串口发送实验”和“UART串口接收实验”

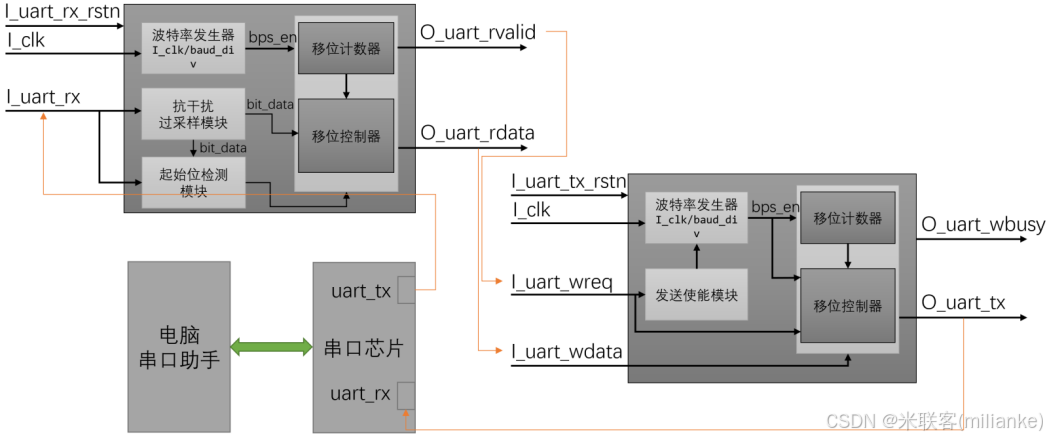

2.1系统框图

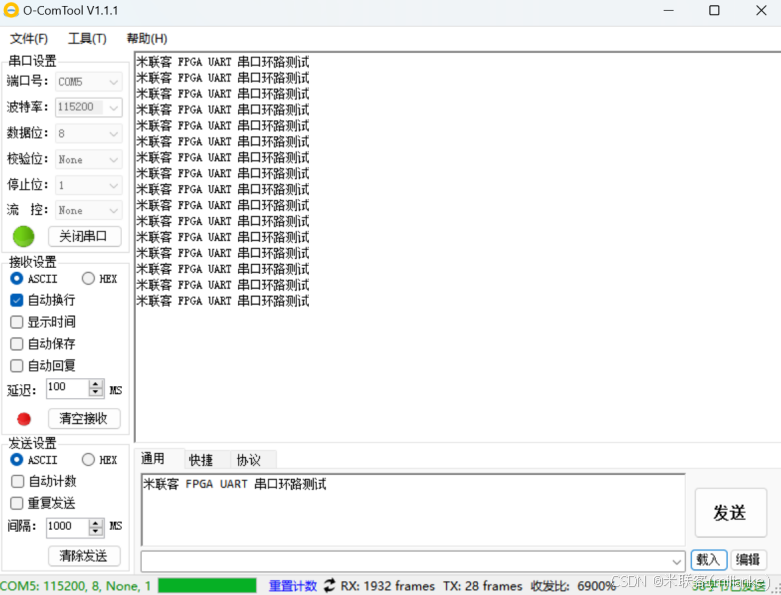

上位机通过串口发送数据到FPGA开发板的UART数据接收模块，将串口接收端口（I_uart_rx）的串行数据解析回并行数据输出，再将并行数据作为输入给数据发送模块，UART数据发送模块将并行数据转成串行数据发送回上位机。通过串口发送端口（O_uart_tx）把数据发回到串口芯片，之后数据在串口调试助手上打印，实现环路测试。需要注意的是，数据并不是一直有效的，所以将UART数据接收模块的数据有效信号（O_uart_rvalid）接入到UART数据发送模块的发送数据请求信号（I_uart_wreq）,当接收的信号有效时，触发UART数据发送模块，就可以发送接收的有效数据。对于发送驱动模块中的O_uart_wbusy信号，不需要使用，因为这里uart发送模块是被动发送。

2.2驱动源码

顶层模块只需要调用uart的首发模块驱动接口。并且设置uart_rdata和uart_wdata互联，uart_wreq和uart_rvalid互联。

`timescale 1ns / 1ns //仿真时钟刻度和精度

module uart_top
(
input  I_sysclk,//系统时钟输入
input  I_uart_rx,//uart rx接收信号
output O_uart_tx //uart tx发送信号
);

localparam SYSCLKHZ = 25_000_000;  //系统输入时钟

reg [11:0] rstn_cnt = 0;//上电后延迟复位
wire uart_rstn_i;//内部复位信号
wire uart_wreq,uart_rvalid;
wire [7:0]uart_wdata,uart_rdata;

assign uart_wreq  = uart_rvalid;//用uart rx接收数据有效的uart_rvalid信号，控制uart发送模块的发送请求
assign uart_wdata = uart_rdata; //接收的数据给发送模块发送
assign uart_rstn_i = rstn_cnt[11];//延迟复位设计，用计数器的高bit控制复位

//同步计数器实现复位
always @(posedge I_sysclk)begin
    if(rstn_cnt[11] == 1'b0)
        rstn_cnt <= rstn_cnt + 1'b1;
    else
        rstn_cnt <= rstn_cnt;
end

//例化uart 发送模块
uiuart_tx#
(
.BAUD_DIV(SYSCLKHZ/115200-1)
)
uart_tx_u
(
.I_clk(I_sysclk),//系统时钟输入
.I_uart_rstn(uart_rstn_i), //系统复位
.I_uart_wreq(uart_wreq), //uart发送驱动的写请求信号，高电平有效
.I_uart_wdata(uart_wdata), //uart发送驱动的写数据
.O_uart_wbusy(),//uart 发送驱动的忙标志
.O_uart_tx(O_uart_tx)//uart 串行数据发送
);

//例化uart 接收
uiuart_rx#
(
.BAUD_DIV(SYSCLKHZ/115200-1)
)
uiuart_rx_u
(
.I_clk(I_sysclk), //系统时钟输入
.I_uart_rstn(uart_rstn_i),//系统复位
.I_uart_rx(I_uart_rx), //uart 串行数据接收
.O_uart_rdata(uart_rdata), //uart 接收数据
.O_uart_rvalid(uart_rvalid)//uart 接收数据有效，当O_uart_rvalid =1'b1 O_uart_rdata输出的数据有效
);

endmodule

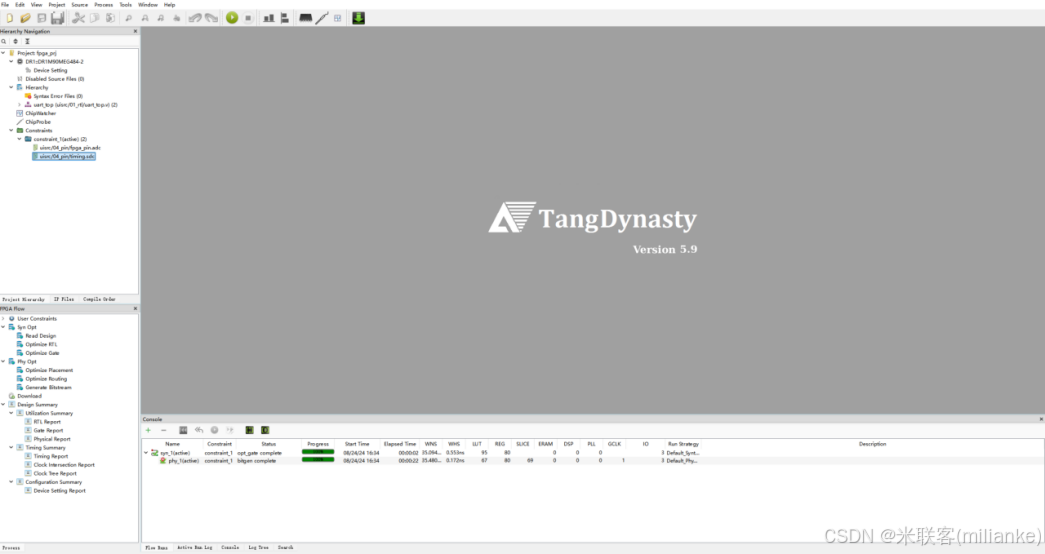

3 FPGA工程

fpga工程的创建过程不再重复，如有不清楚的请看前面实验，具体的FPGA型号以对应的开发板上芯片为准

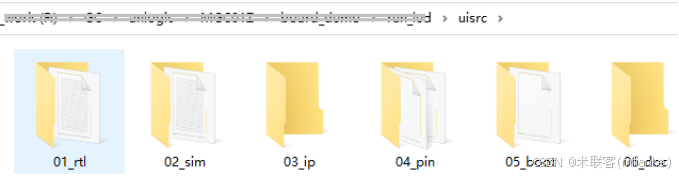

米联客的代码管理规范,在对应的FPGA工程路径下创建uisrc路径，并且创建以下文件夹

01_rtl:放用户编写的rtl代码

02_sim:仿真文件或者工程

03_ip:放使用到的ip文件

04_pin:放fpga的pin脚约束文件或者时序约束文件

05_boot:放编译好的bit或者bin文件(一般为空)

06_doc:放本一些相关文档(一般为空)

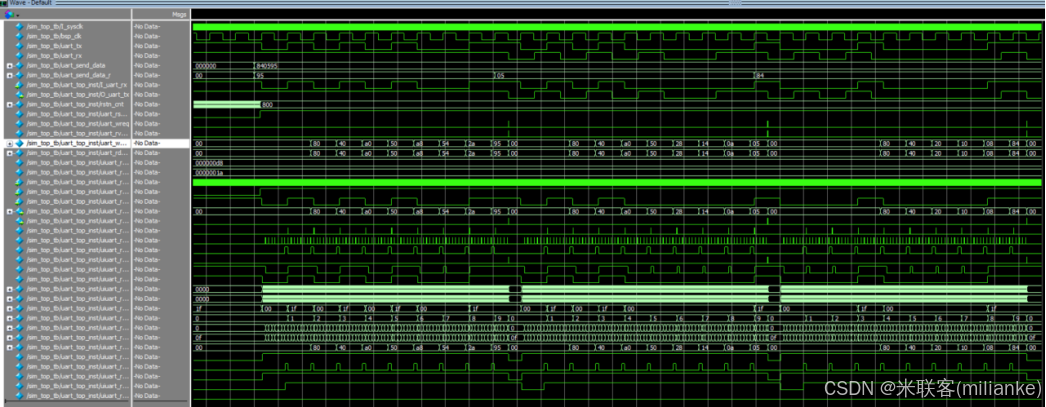

4 Modelsim仿真

4.1准备工作

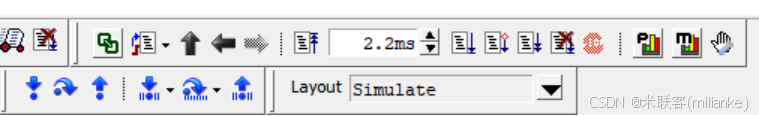

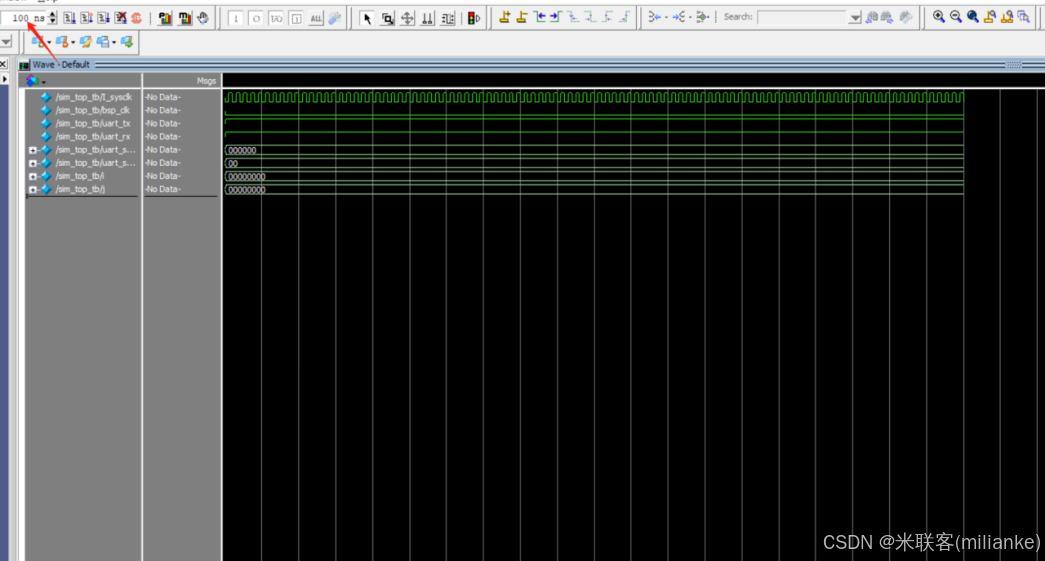

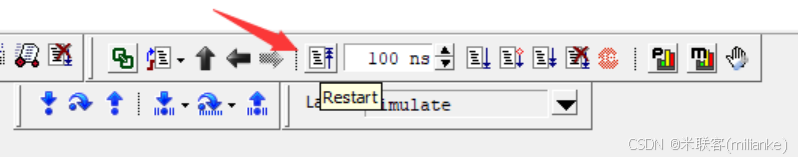

Modelsim仿真的创建过程不再重复，如有不清楚的请看前面实验

仿真测试文件源码如下：

`timescale 1ns/1ns  //定义仿真时间刻度/精度

module sim_top_tb();

localparam     BPS       = 'd115200          ;                //波特率
localparam     CLK_FRE    = 'd25_000_000     ;                //系统频率
localparam     CLK_TIME   =  'd250_000_000 /CLK_FRE;          //计算系统时钟周期，以ns为单位
localparam     BIT_TIME   = 'd250_000_000  / BPS ;            //计算出传输每个bit所需要的时间以ns为单位
localparam     NUM_BYTES  = 3;                                //需要发送的BYTES

reg              I_sysclk;                                    //系统时钟
reg              bsp_clk ;                                    //波特率时钟
reg              uart_tx;                                     //uart 数据发送,该信号接入到，FPGA的uart 接收
wire             uart_rx;                                     //uart 数据接收,该信号接入到，FPGA的uart 发送
reg [8*NUM_BYTES-1:0] uart_send_data;                         //需要发送的数据
reg [7:0]            uart_send_data_r;                        //寄存每次需要发送的BYTE

integer i,j;

//例化顶层模块
uart_top uart_top_inst
(
.I_sysclk(I_sysclk),
.I_uart_rx(uart_tx),
.O_uart_tx(uart_rx)
);

//仿真初始化
initial begin

//初始化REG寄存器
I_sysclk =0;
bsp_clk  = 0;
uart_tx  = 1;
i=0;
j=0;

uart_send_data   =0;
uart_send_data_r =0;

#20000;//延迟20000ns,等待uart测试代码中的复位延迟

uart_send_data[(0*8) +: 8] = 8'b1001_0101;//初始化需要发送的第1个BYTE
uart_send_data[(1*8) +: 8] = 8'b0000_0101;//初始化需要发送的第2个BYTE
uart_send_data[(2*8) +: 8] = 8'b1000_0100;//初始化需要发送的第3个BYTE

//uart tx 发送数据
  for(i=0; i<NUM_BYTES;i=i+1)
  begin

      uart_send_data_r = uart_send_data[(i*8) +: 8];//寄存需要发送的数据到寄存器
      $display("uart_send_data : 0x%h",uart_send_data_r);//打印准备发送的数据

      @(posedge bsp_clk);  //发送起始位1bit
      uart_tx = 1'b0;

      for(j=0;j<8;j=j+1)begin//发送数据8bits
      @(posedge bsp_clk);  //发送
      uart_tx = uart_send_data_r[j];
      end

       @(posedge bsp_clk);//发送停止位1bit
       uart_tx = 1'b1;

  end
       @(posedge bsp_clk);
       #200 $finish;
end

always #(CLK_TIME/2) I_sysclk = ~I_sysclk;     //产生主时钟
always #(BIT_TIME/2) bsp_clk  = ~bsp_clk;         //产生波特率时钟


endmodule
