光伏光热热泵系统（PVT）介绍

伏光热PVT热泵是一种主动利用太阳辐射能的有效方式，其不仅能够进行光伏发电，还能够利用少量的电能提高热能的品位。太阳能PVT热泵除具有发电和制热的功能外，还可以制冷，其产生的冷能可用于夏季建筑室内温度的调节。

与此同时，光伏光热PVT热泵技术的发展，也使得热泵系统充分利用自然的能量为冬季供热提供了新的发展思路。综上所述，光伏光热PVT热泵同时具备了发电、制热、制冷和生产生活热水等多种功能，在太阳能低温热利用领域和供热领域极具有应用潜力

1、系统组成

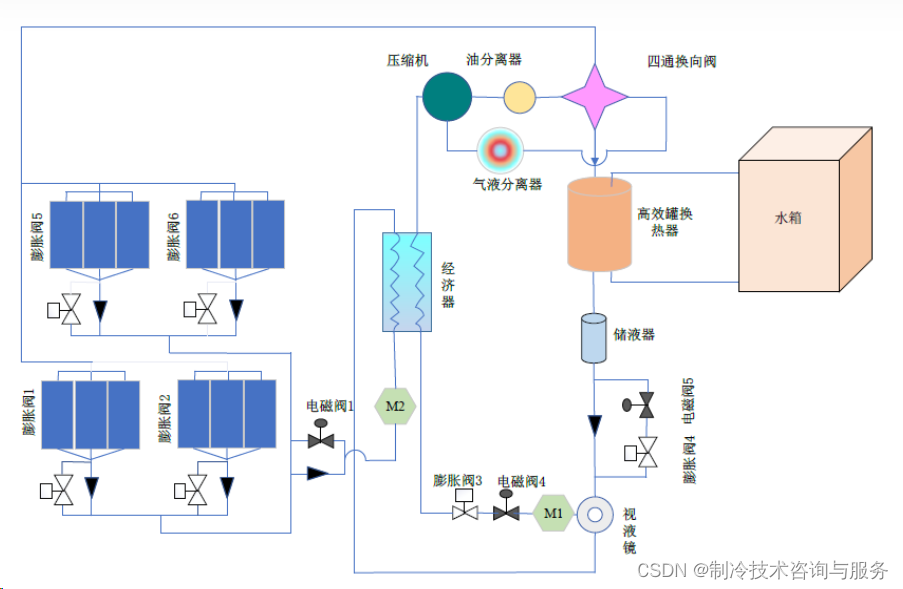

光伏光热PVT热泵包括热泵系统和光伏发电系统，由PVT 组件、膨胀阀、压缩机、经济器、冷凝器、水箱、循环水泵等部件组合而成。其系统示意原理图如下图所示：

光伏光热组件是太阳能光伏组件和光热组件（吹胀式制冷剂蒸发板）利用胶粘或层压技术结合而成的一个整体，其结构示意图下图所示，在日间PVT 热泵系统运行制热模式时，下层的蒸发板可以吸收上层的电池板的热量，提高热效率的同时可以起到为电池板降温的作用，提高了太阳能的综合利用效率。

2、运行模式
光伏光热PVT热泵系统的运行模式主要包括制热模式、制冷模式、发电模式，在以上各模式下分别产生热能、冷量及电能。各种运行模式的选择取决于用户对于能源种类的需求及室外气象条件。下面将详细介绍运行制热、制冷模式时的工作原理。

(1) PVT 热泵运行冬季制热模式的工作原理

当运行冬季制热模式时
