DP4056工作原理

DP4056是专门为–节锂离子电池或锂聚合物电池而设计的线性充电器,芯片集成功率晶体管,充电电流可以用外部电阻设定,最大持续充电电流可达1A,不需要另加阻流二极管和电流检测电阻。DP4056包含两个漏极开路输出的状态指示端,充电状态指示输出端CHRG和充电完成指示输出端STDBY. 充电时管脚CHRG输出低电平,表示充电正在进行。如果电池电压低于2.9V,DP4056用 小电流对电池进行预充电。当电池电压超过2.9V时,采用恒流模式对电池充电,充电电流由PROG管脚和GND之间的电阻ex确定。当电池电压接近4.2V电压时,充电电流逐渐减小,DP4056进入恒压充电模式。当充电电流减小到充电结束阈值时,充电周期结束,CHRG端输出高阻态,STDBY端输出低电位。充电结束阈值是恒流充电电流的10%。当电池电压降到再充电阈值4. IV以下时,DP4056自 动开始新的充电周期。芯片内部的高精度电压基准源、误差放大器和电阻分压网络确保电池端调制电压的精度在1%以内,满足锂离子电池和锂聚合物电池的要求。当输入电压低于欠压锁定阈值电压或者输入电压低于电池电压时,充电器进入低功耗的睡眠模式,此时电池端消耗的电流小于2uA。

DP4056内部的智能温度控制电路在芯片的结温超

过145C时自动降低充电电流,这个功能可以使用户最大限度的利用芯片的功率处理能力,不用担心因为过热而损坏芯片或者外部元器件。这样,用户在设计充电电流时,可以不用考虑最坏情况,而只是根据典型情况进行设计因为在最坏情况下,DP4056会 自动减小充电电流。

如果将使能输入端CE接低电平,充电器停止充电。

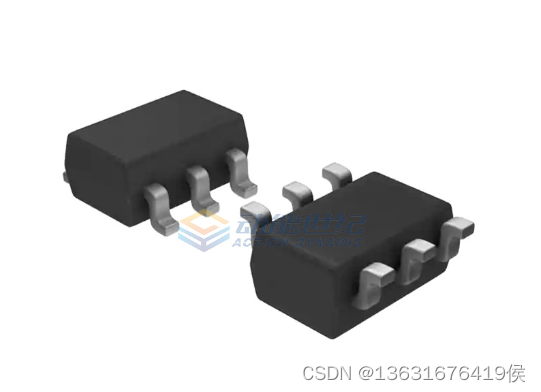

在这里插入图片描述
