上海安陆FPGA程序下载

        在成功生成位比特流文件后，可以将它们载入到FPGA芯片的配置存储器或者SPI Flash存储器中。

        首先，在FPGA Flow界面中点击下载按钮，如图所示：

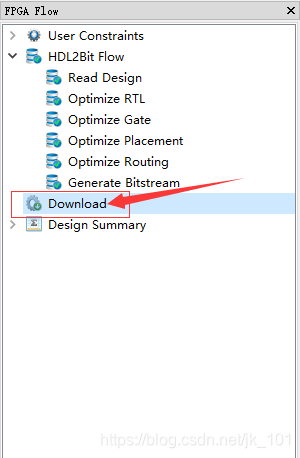

        或者双击Download按钮，如图所示：

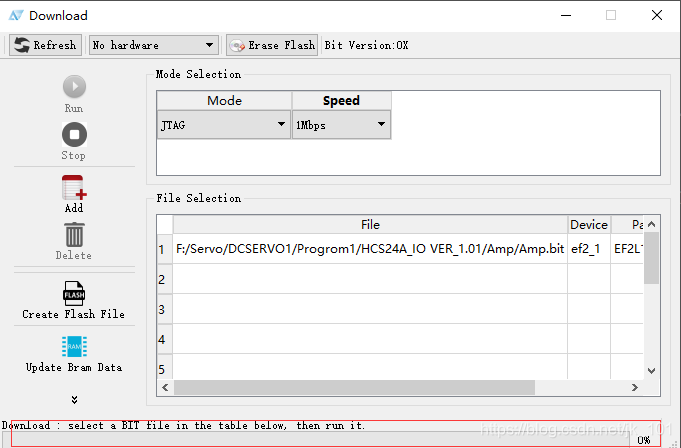

        弹出如下界面：

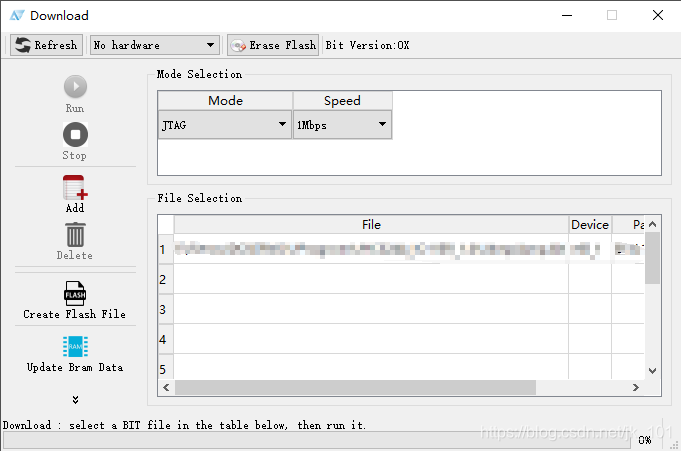

         可以选择芯片型号，下载模式选择JTAG，下载速度选择1Mbps，点击Add按钮，添加需要下载的bit文件，点击Run运行，这样就可以把程序下载到FPGA芯片了。

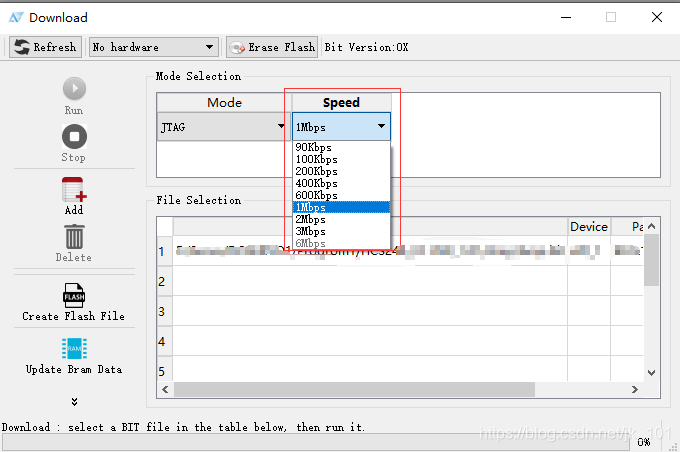

        下载的速度分为9个等级，90Kbps最慢，3Mbps最快，如图所示：

        下载过程中可以观察下载进度条，当下载进度为100%时，表示下载已完成。如图所示：

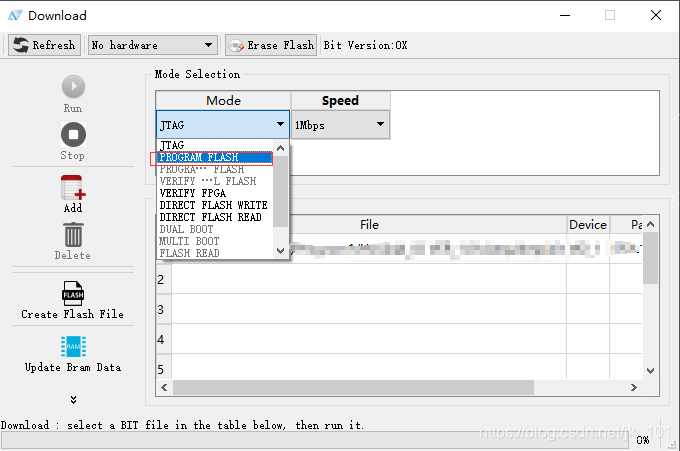

        上述下载方法中断电重启之后程序无法恢复，也可以将程序固化到FPGA中，这里选择PROGRAM FLASH模式，速度选择1Mbps，如图所示：

         选择完成之后，同时需要勾选Gold Clock，点击Add按钮添加需要下载的程序，点击Run运行，完成程序的固化。如图所示：
