定时限过电流保护整定计算

目录

电流速断保护

 过电流保护

 过负荷保护

---

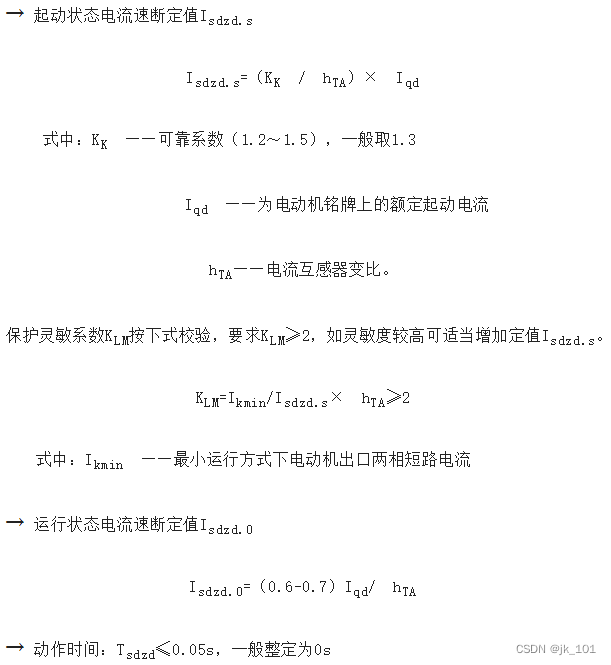

电流速断保护

        电流速断保护动作电流整定分起动状态速断电流定值和运行状态速断电流整定值，时限可为0s速断或整定极短的时限。

 过电流保护

        过流保护动作电流整定分起动状态定值和运行状态定值，起动状态定值也可根据起动电流或堵转电流整定；运行状态定值可按起动电流或堵转电流的一半整定。

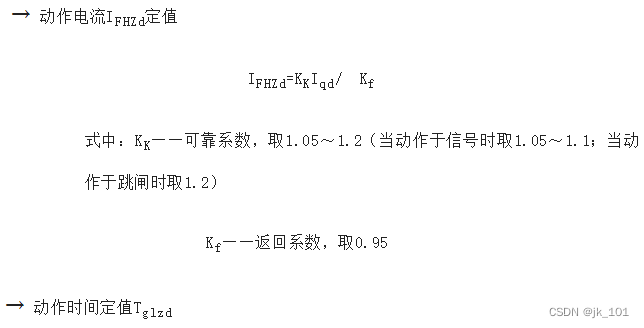

 过负荷保护

         由于过负荷保护在电动机起动过程中自动退出，起动完成后电动机处于运行状态时，过负荷保护才自动投入。因此，过负荷保护整定时间无需躲电动机起动时间，一般按大于定时限过流保护动作时间整定。
